13 Digitalisation 262

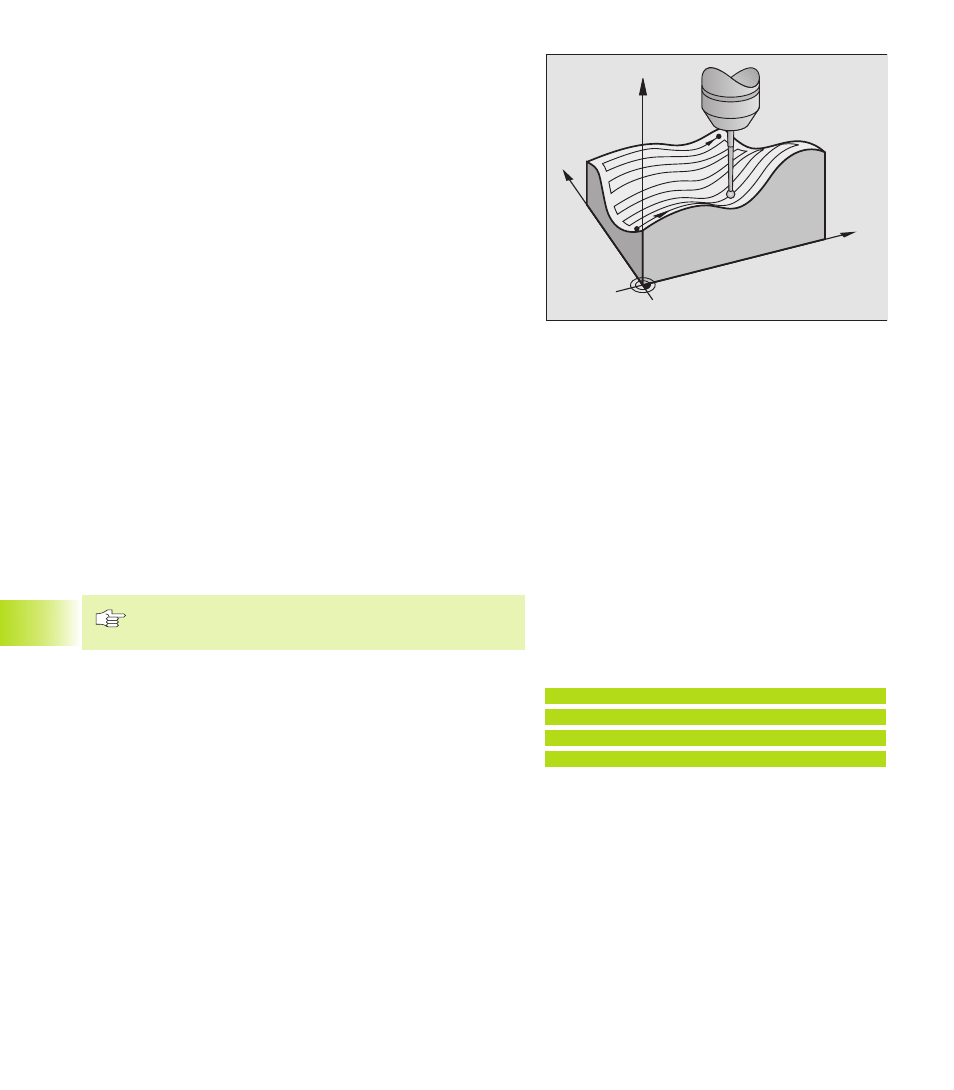

13.3 Digitalisation en méandres
Cycle de digitalisation 6 MEANDRES
Le cycle de digitalisation MEANDRES vous permet de digitaliser en
méandres une forme 3D. Ce procédé convient particulièrement bien
aux formes relativement planes. Si vous traitez ultérieurement les
données digitalisées à l‘aide du logiciel d‘exploitation SUSA de
HEIDENHAIN, vous devez utiliser la digitalisation en MEANDRES.
Lors de la digitalisation, sélectionnez un axe du plan d‘usinage dans
lequel le palpeur se déplace en partant du point MIN dans le plan
d‘usinage et dans le sens positif jusqu‘à la limite de la zone. A cet
endroit, le palpeur est décalé en fonction de la distance entre les
lignes et se déplace dans le sens inverse sur cette ligne. Une fois
rendu à l'autre extrêmité de la ligne, le palpeur est à nouveau décalé
de la distance entre les lignes. Le processus est répété jusqu‘à ce
que la zone soit entièrement digitalisée.
A l‘issue de la digitalisation, le palpeur retourne à la hauteur de
sécurité.
Point initial
■ Coordonnées du point MIN dans le plan d'usinage définies dans le
cycle 5 ZONE; coordonnée dans l'axe de broche = hauteur de
sécurité
■ Le point initial est abordé automatiquement par la TNC:
tout d‘abord dans l‘axe de broche à la hauteur de sécurité, puis
dans le plan d‘usinage
Aborder la forme
Le palpeur se déplace vers la forme, dans le sens négatif de l‘axe de
broche. Les coordonnées de la position à laquelle le palpeur affleure la
forme sont mémorisées.
Dans le programme d‘usinage, vous devez définir le cycle
ZONE avant le cycle MEANDRES.
Paramètres de digitalisation
ú Sens des lignes: axe de coordonnées du plan d‘usinage dans le
sens positif duquel le palpeur se déplace en partant du premier point
du contour mémorisé
ú Limitation dans le sens de la normale: course de dégagement du
palpeur après déviation de la tige. Plage d‘introduction: 0 à 5 mm.
Recommandation: pour bien faire, la valeur d+introduction doit se
situer à 0.5 • Dist.entre points et la Dist. entre points. Plus la bille
est petite et plus vous devez sélectionner une limitation dans le
sens de la normale importante
ú Dist. entre lignes: décalage du palpeur en fin de ligne; distance entre
lignes. Plage d'introduction: 0 à 5 mm
ú Dist. MAX. entre points: écart max. entre les points mémorisés par
la TNC. Celle-ci tient également compte de points importants et
déterminants pour la forme du modèle, par exemple, aux angles
internes. Plage d'introduction: 0.02 à 5 mm
X
Z
Y
13.3 Digitalisation en méandr
es
Exemple de séquences CN
60 TCH PROBE 6.0 MEANDRES
61 TCH PROBE 6.1 SENS: X
62 TCH PROBE 6.2 ELEV.: 0.5 DIST.L: 0.2
DIST.P: 0.5
