6 Programmation: Programmer les contours

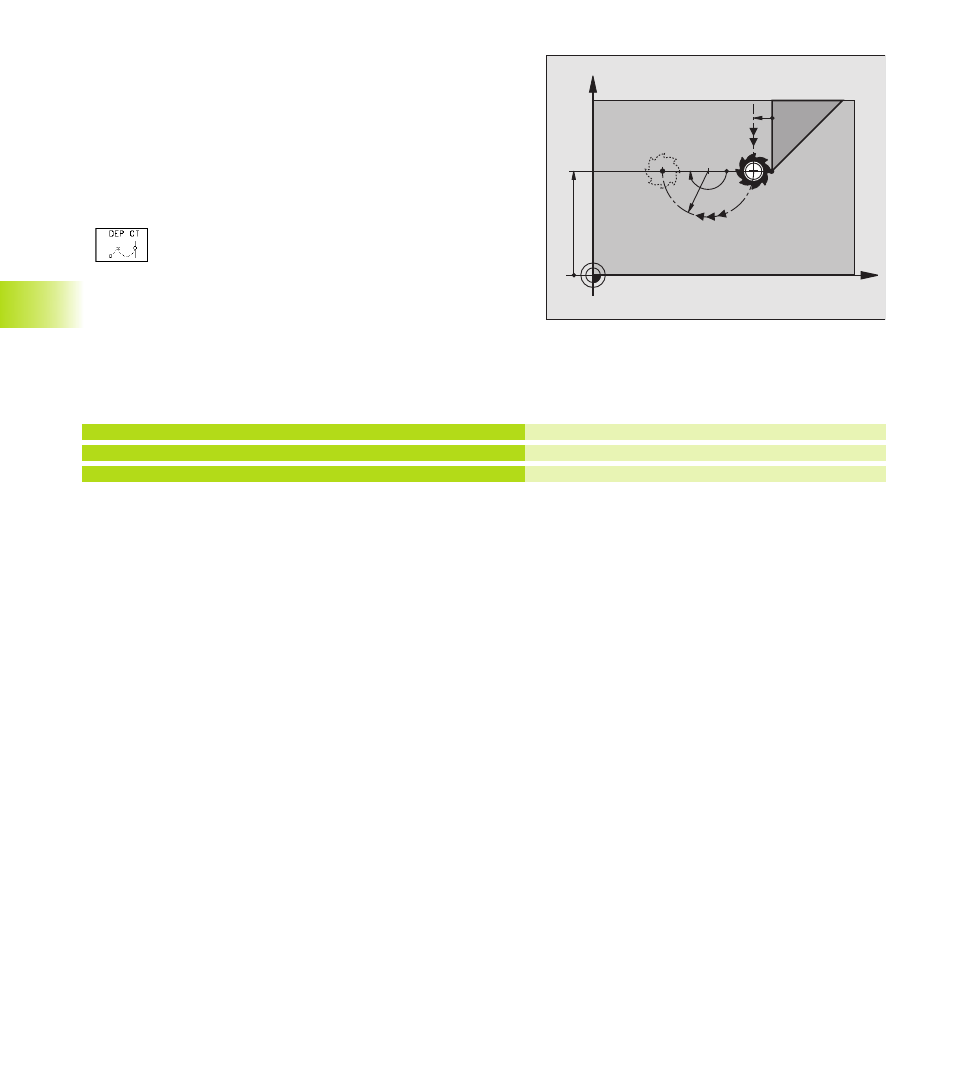

Sortie du contour par une trajectoire circulaire
avec raccordement tangentiel: DEP CT
La TNC guide l‘outil sur une trajectoire ciculaire allant du dernier point
du contour P
E
jusqu‘au point final P
N
. La trajectoire circulaire se
raccorde par tangentement au dernier point du contour.
ú
Programmer le dernier élément du contour avec le point final P
E
et
la correction de rayon
ú
Ouvrir le dialogue avec touche APPR/DEP et softkey DEP CT:
ú
Angle au centre CCA de la trajectoire circulaire
ú
Rayon R de la trajectoire circulaire
■
L‘outil doit quitter la pièce du côté défini par la correction
de rayon:
Introduire R avec son signe positif
■
L‘outil doit quitter la pièce du côté opposé à celui qui est
défini par la correction de rayon.
Introduire R avec son signe négatif
Exemple de séquences CN
23 L Y+20 RR F100
24 DEP CT CCA 180 R+8 R0 F100
25 L Z+100 FMAX M2
Dernier élément contour: P
E
avec correction rayon
Angle au centre=180°, rayon traj. circulaire=10 mm
Dégagement en Z, retour, fin du programme
X
Y
20
P
N
R0
P
E
RR
R8
180°
RR
