12 Palpeurs 3D 248
12.1 Cycles de palpage en modes Manuel
et Manivelle électronique
La TNC doit avoir été préparée par le constructeur de la
machine pour l‘utilisation d‘un système de palpage 3D
Lorsque vous voulez effectuer des mesures pendant
l‘exécution du programme, veillez à ce que les données
d‘outil (longueur, rayon, axe) puissent être exploitées soit à
partir des données d‘étalonnage, soit à partir de la dernière
séquence TOOL-CALL (séléction par PM7411).

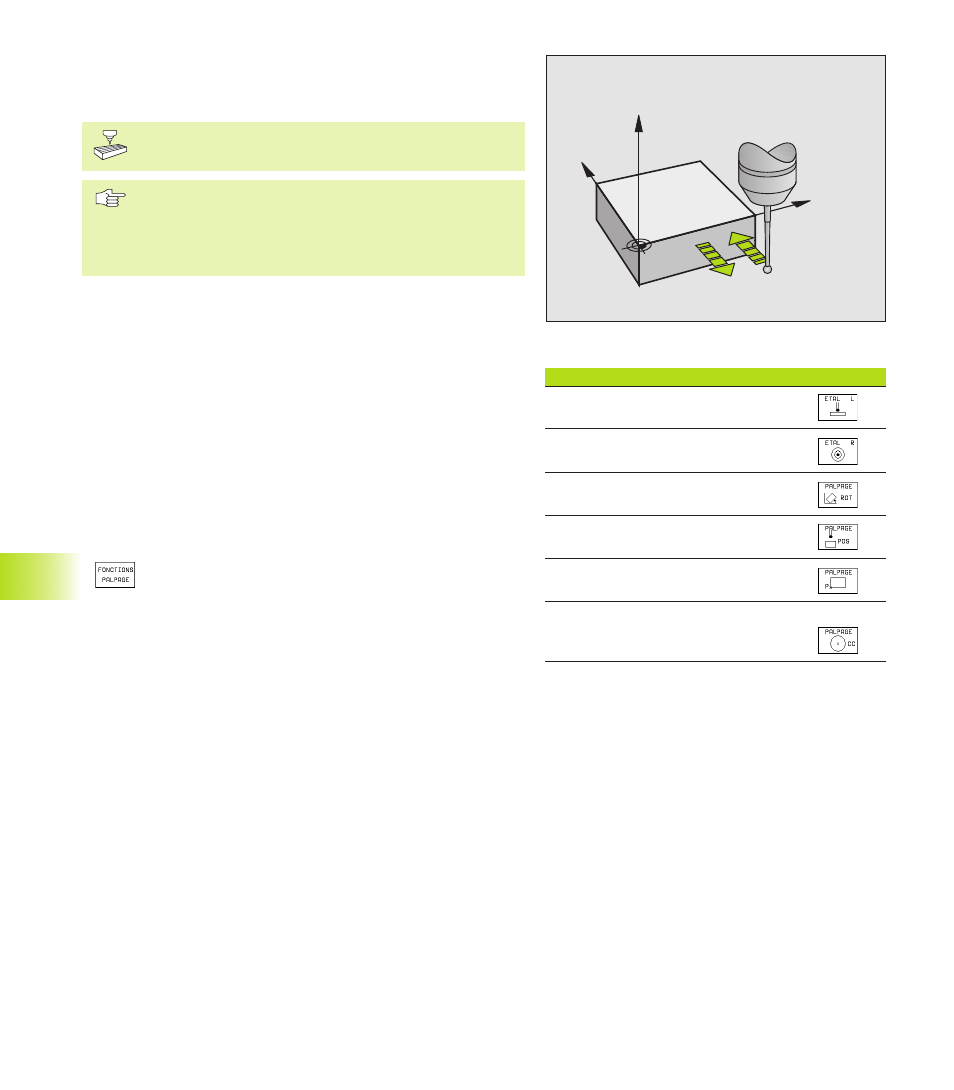

Avec les cycles de palpage, lorsque vous appuyez sur la touche
START externe, le palpeur 3D se déplace parallèlement à l‘axe vers la
pièce. Le constructeur de la machine définit l‘avance de palpage: cf.
figure de droite. Lorsque le palpeur 3D affleure la pièce,
■ le palpeur 3D envoie un signal à la TNC qui mémorise les
coordonnées de la position de palpage
■ le palpeur 3D s‘arrête et
■ retourne en avance rapide à la position initiale de la procédure de
palpage
Si la tige de palpage n‘est pas déviée sur la course définie, la TNC
délivre un message d‘erreur (course: PM6130).
Sélectionner la fonction de palpage
ú Sélectionner le mode Manuel ou Manivelle électronique
ú Sélectionner les fonctions de palpage: appuyer sur la
softkey FONCTIONS PALPAGE. La TNC affiche d‘autres
softkeys: cf. tableau de droite
Fonction Softkey
Etalonnage longueur effective
Etalonnage rayon effectif
Rotation de base
Initialisation point de référence
Initialiser un coin comme point de référence
Initialiser centre cercle comme
point de référence
12.1 Cy
cles de palpag
e en mode Manuel et Maniv
. électr
onique
Y
X
Z
F
F MAX
