46 5 Programmation: Outils
5.2
Données d‘
outils
DR<0
DR>0
DL<0
R
DL>0
L
R
Rayon d‘outil R
Introduisez directement le rayon d‘outil R.

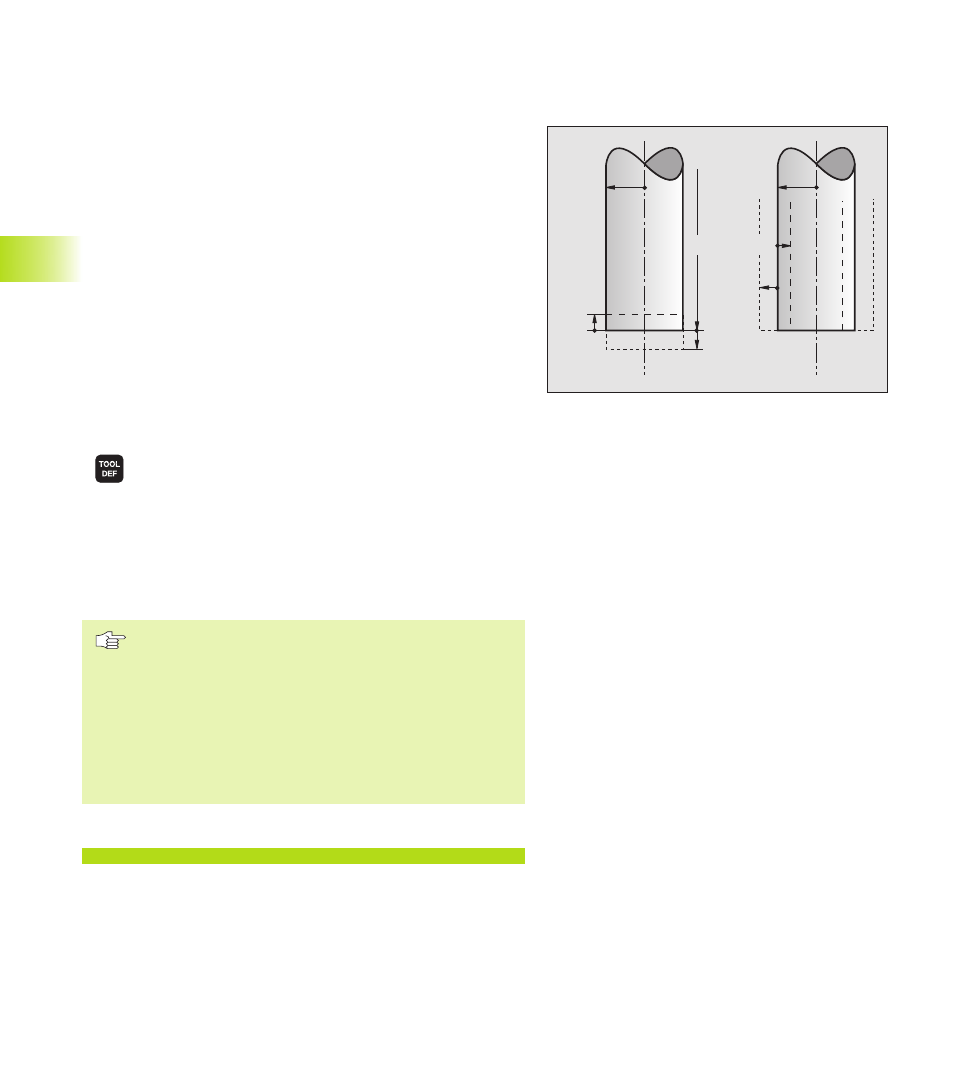

Valeurs Delta pour longueurs et rayons
Les valeurs Delta indiquent les écarts de longueur et de rayon des outils.
Une valeur Delta positive correspond à une surépaisseur (DR>0). Pour
un usinage avec surépaisseur, introduisez la valeur de surépaisseur
en programmant l‘appel d‘outil avec TOOL CALL.
Une valeur Delta négative correspond à une réduction d‘épaisseur
(DR<0). Elle est introduite pour l‘usure d‘outil dans le tableau d‘outils.
Les valeurs Delta à introduire sont des valeurs numériques. Dans une
séquence TOOL CALL, vous pouvez également introduire la valeur
sous forme de paramètre Q.
Plage d‘introduction: Les valeurs Delta ne doivent pas excéder
± 99,999 mm.
Introduire les données d‘outilsdans le programme
Pour un outil donné, vous définissez une fois dans une séquence
TOOL DEF le numéro, la longueur et le rayon d‘un outil:
ú Sélectionner la définition d‘outil: appuyer sur la touche
TOOL DEF
ú Introduire le numéro d'outil: pour désigner l‘outil sans
ambiguité.
ú Introduire la longueur d'outil: valeur de
correction pour la longueur
ú Introduire le rayon d'outil: valeur de correction pour le
rayon d'outil
Pendant le dialogue, vous pouvez prélever directement
dans l'affichage de positions les valeurs de longueur et
de rayon à l'aide des softkeys „ACT.POS X, ACT.POS Y ou
ACT.POS Z“.
Si vous utilisez la touche noire pour la validation d'une
position effective, la TNC prend en compte pour la
longueur d'outil la valeur de l'axe d'outil actif. Si aucun
axe d'outil n'est actif, la TNC prend en compte la valeur
de l'axe défini comme axe du palpeur dans le menu
d'étalonnage des fonctions de palpage.
Exemple de séquence CN
4 TOOL DEF 5 L+10 R+5
