Cercles et arcs de cercle

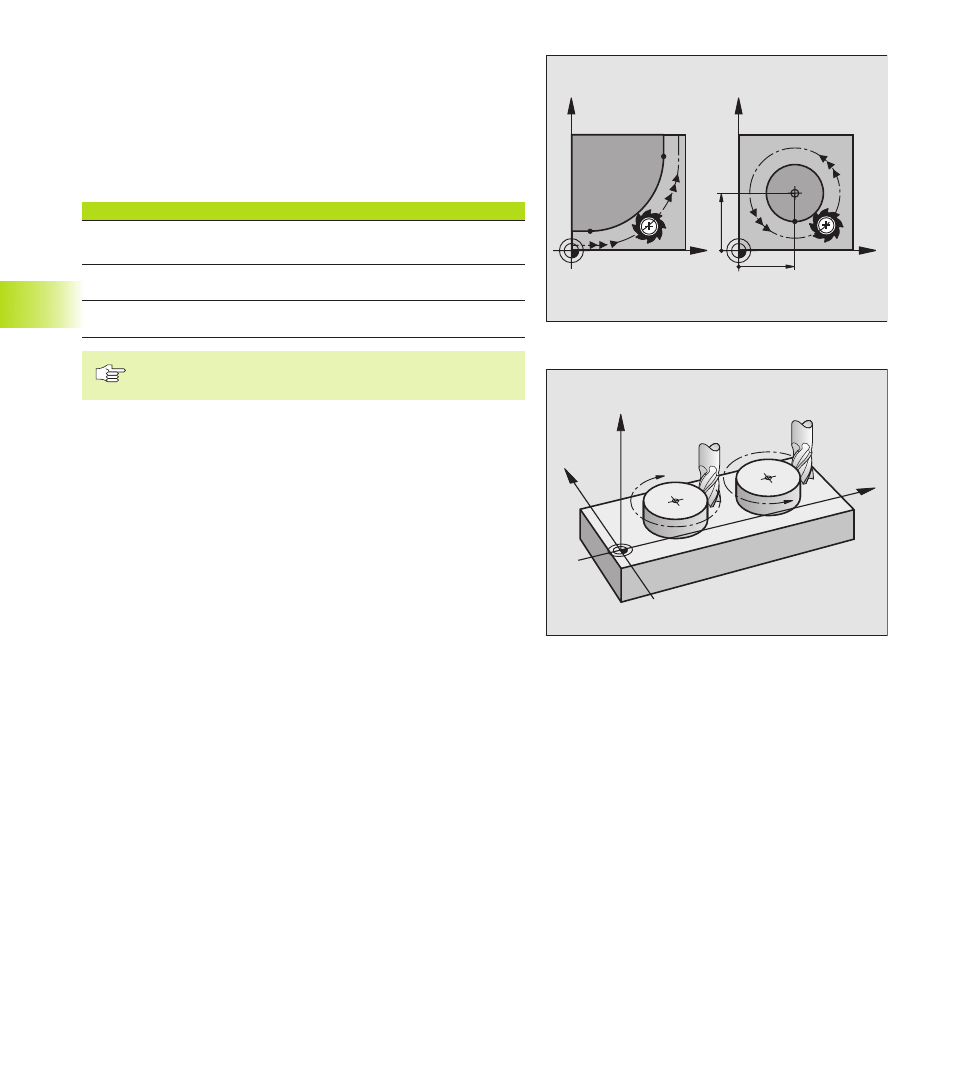

Pour les déplacements circulaires, la TNC déplace simultanément
deux axes de la machine: L‘outil se déplace par rapport à la pièce en
suivant une trajectoire circulaire. Pour les déplacements circulaires,
vous pouvez introduire un centre de cercle CC.
Avec les fonctions de contournage des arcs de cercle, vous pouvez
programmer des cercles dans les plans principaux: Le plan principal
doit être défini avec définition de l‘axe de broche dans TOOL CALL:
Axe de broche Plan principal
Z XY, également
UV, XV, UY
Y ZX, également
WU, ZU, WX
X YZ, également
VW, YW, VZ
Vous programmez les cercles non parallèles au plan
principal à l‘aide des paramètres Q (cf. chapitre 10).
Sens de rotation DR pour les déplacements circulaires
Pour les déplacements circulaires sans raccordement tangentiel à
d‘autres éléments du contour, introduisez le sens de rotation DR:
Rotation sens horaire: DR–
Rotation sens anti-horaire: DR+
Correction de rayon
La correction de rayon doit être dans la séquence où vous aborder le
premier élément du contour. Elle ne doit pas commencer dans une
séquence de trajectoire circulaire. Avant, programmez-la dans une
séquence linéaire ou dans la séquence d‘approche du contour
(séquence APPR).
Pré-positionnement
Au début d‘un programme d‘usinage, pré-positionnez l‘outil de manière
à éviter que l‘outil et la pièce ne soient endommagés.
