14 Fonctions MOD
272
14.6 Sélectionner l‘affichage de positions
Vous pouvez influer sur l‘affichage des coordonnées pour le mode
Manuel et les modes de déroulement du programme:

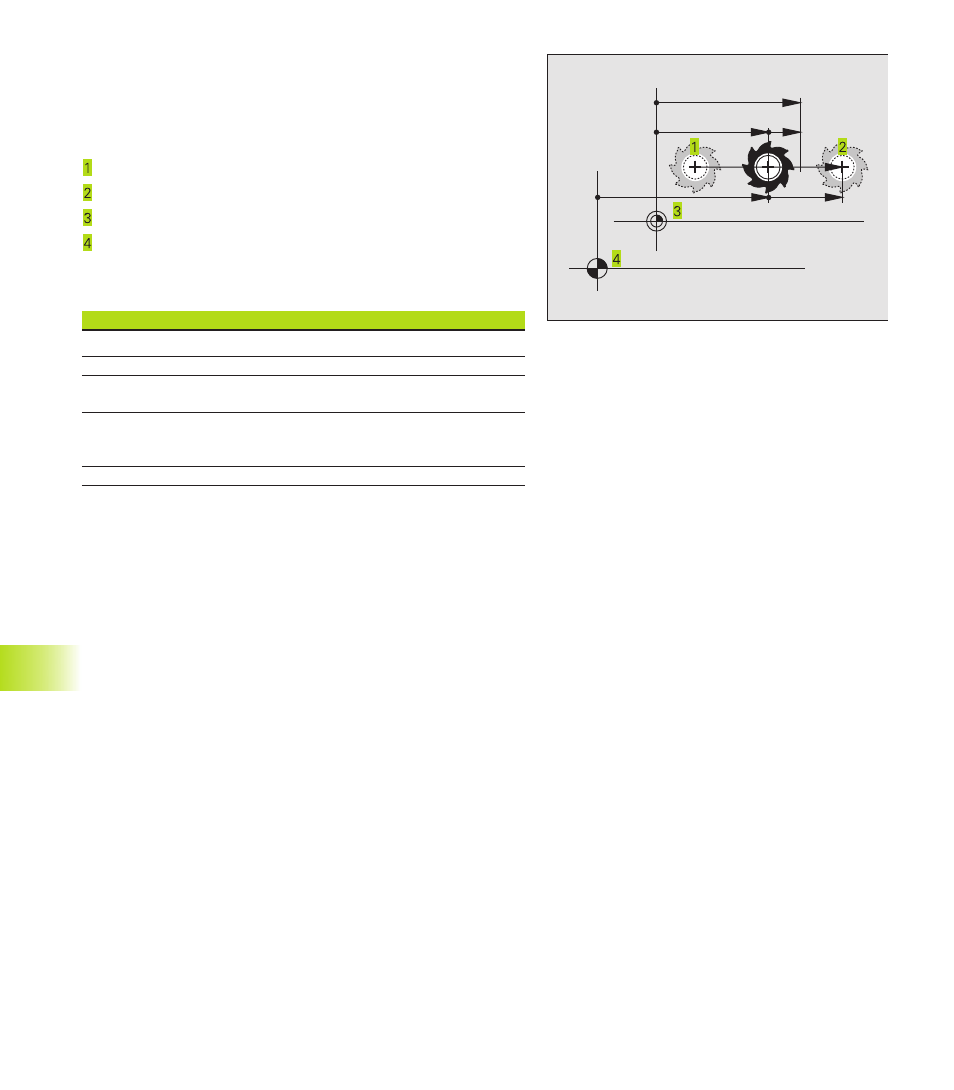

La figure de droite indique différentes positions de l‘outil
Position de départ
Position à atteindre par l‘outil
Point zéro pièce
Point zéro machine
Pour les affichages de positions de la TNC, vous pouvez sélectionner
les coordonnées suivantes:
Fonction
Affichage
Position nominale; valeur actuelle donnée par la TNC
NOM
Position effective; position actuelle de l‘outil
EFF
Position de référence; position effective calculée
REF
par rapport au point zéro machine
Chemin restant à parcourir jusqu‘à la position
DIST
programmée; différence entre la position effective
et la position à atteindre
Erreur de poursuite; différence entre la position
ER.P
La fonction MOD: Affichage de position 1 vous permet de
sélectionner l‘affichage de position dans l‘affichage d‘état.
La fonction MOD: Affichage de position 2 vous permet de
sélectionner l'affichage de position dans l'affichage d'état
supplémentaire.
14.7 Sélectionner l‘unité de mesure
Avec la fonction MOD Commutation MM/INCH, vous définissez si la
TNC doit afficher les coordonnées en mm ou en inch (pouces).
■
Système métrique: ex. X = 15,789 (mm):
Fonction MOD Commutation MM/INCH MM. Affichage avec 3
chiffres après la virgule
■
Affichage en pouces: ex. X = 0,6216 (inch):
Fonction MOD Commutation MM/INCH Affichage avec 4 chiffres
après la virgule
Cette fonction MOD définit également l'unité de mesure lorsque vous
ouvrez un nouveau programme.
