Etalonner le palpeur à commutation
Vous devez étalonner le système de palpage lors:
■ de sa mise en route
■ d‘une rupture de l‘outil
■ du changement de la tige de palpage
■ d‘une modification de l‘avance de palpage
■ d‘irrégularités dues, par exemple, à une surchauffe de la machine
Lors de l‘étalonnage, la TNC calcule la longueur „effective“ de la tige
de palpage ainsi que le rayon „effectif“ de la bille de palpage. Pour
étalonner le palpeur 3D, fixez sur la table de la machine une bague de
réglage de hauteur et de diamètre intérieur connus.

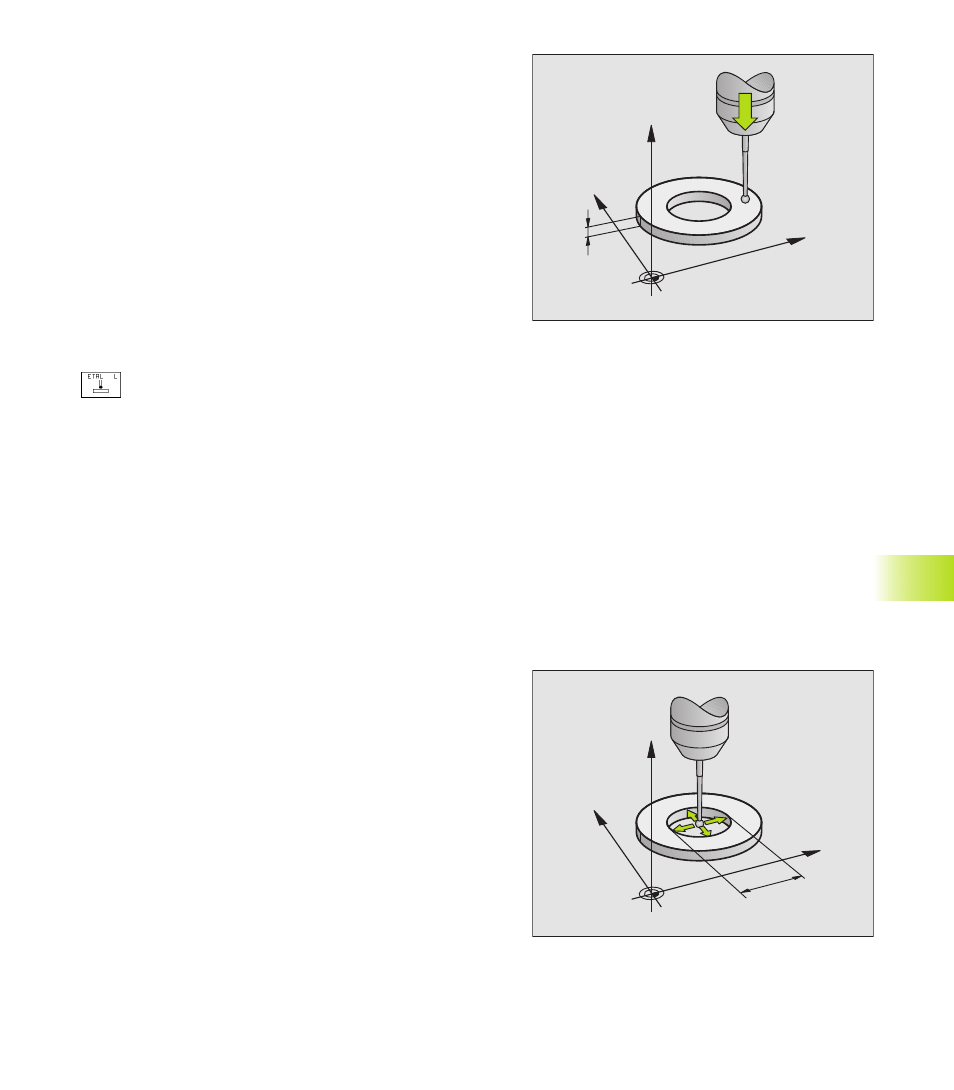

Etalonner la longueur effective
ú Initialiser le point de référence dans l‘axe de broche de manière à
avoir pour la table de la machine: Z=0.
ú Sélectionner la fonction d‘étalonnage de la longueur du
palpeur: appuyer sur la softkey FONCTIONS PALPAGE
PROBEE et sur CAL L. La TNC affiche une fenêtre de
menu comportant quatre champs d+introduction
ú Sélectionner l'axe d'outil par softkey
ú Point de référence: introduire la hauteur de la bague de
réglage
ú Les menus Rayon effectif bille et Longueur effective ne
requièrent pas d‘introduction
ú Déplacer le palpeur tout contre la surface de la bague de
réglage
ú Si nécessaire, modifier le sens de déplacement affiché:
appuyer sur la touche fléchée
ú Palper la surface: appuyer sur la touche START externe
Etalonnage du rayon actif et compensation du désaxage du palpeur
Normalement, l‘axe du palpeur n‘est pas aligné exactement sur l‘axe
de broche. La fonction d'étalonnage enregistre le désaxage entre l'axe
du palpeur et l'axe de broche et effectue la compensation.
Avec cette fonction, la TNC fait pivoter le palpeur de 180°.
La rotation est déclenchée par une fonction auxiliaire définie par le
constructeur de la machine dans le paramètre-machine 6160.
Vous effectuez la mesure du désaxage du palpeur après avoir
étalonné le rayon effectif de la bille de palpage.
