9
TNC 410 HEIDENHAIN

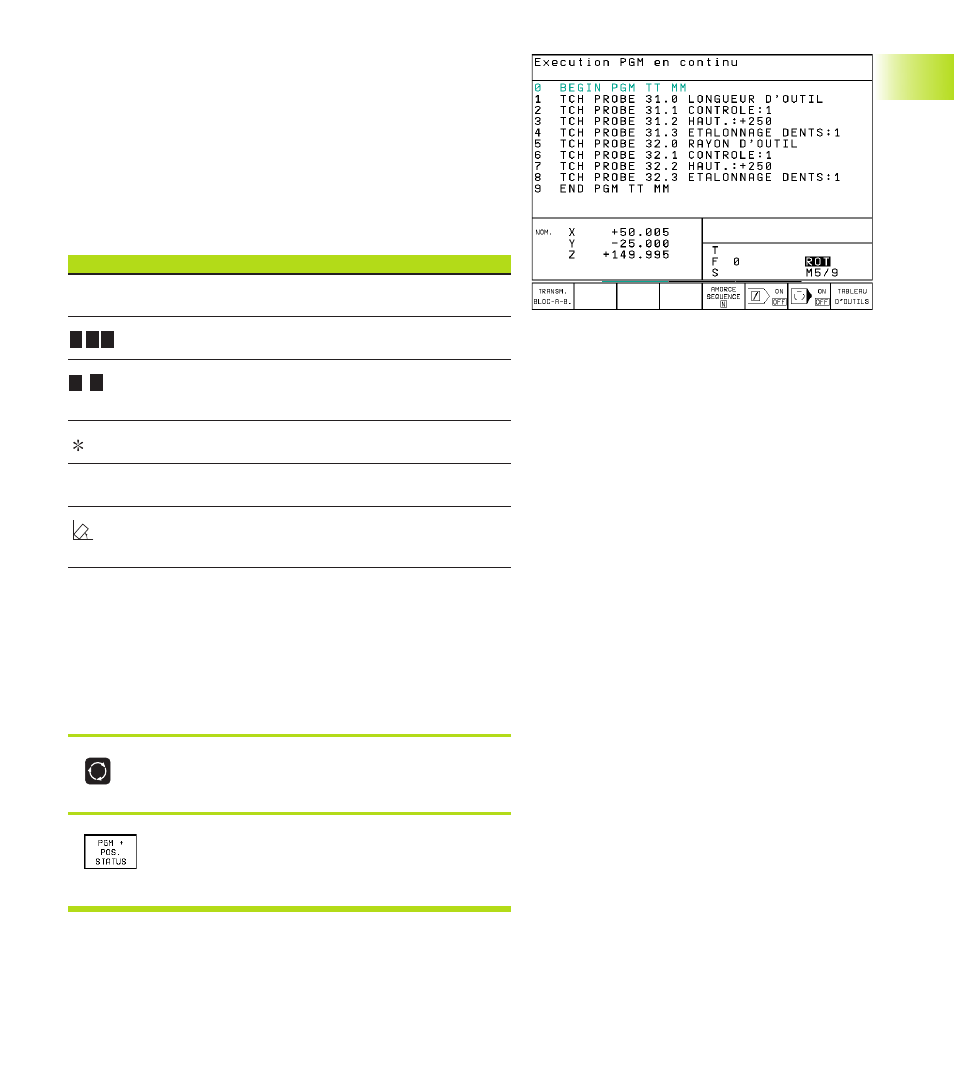

1.4 Affichages d'état
„Affichages d‘états „généraux“
L'affichage d'état vous informe de l'état actuel de la machine. Il
apparaît automatiquement dans tous les modes de fonctionnement
En modes de fonctionnement Manuel et Manivelle électronique ainsi
que Positionnement avec introduction manuelle, l'affichage de
positions apparaît dans la grande fenêtre.
Informations délivrées par l'affichage d'état
Symbole
Signification
EFF
Coord. effectives ou nominales de la position actuelle
X Y Z
Axes de la machine
S F
M
Vitesse de rotation S, avance F et fonction auxiliaire active
M
Exécution de programme lancée
■
Axe verrouillém
Les axes sont déplacés en tenant compte de la
rotation de base
Affichages d'état supplémentaires
Les affichages d'état supplémentaires donnent des informations
détaillées sur le déroulement du programme. Ils peuvent être appelés
dans tous les modes de fonctionnement, excepté en mode
Mémorisation/édition de programme.
Activer l'affichage d'état supplémentaire
Appeler le menu de softkeys pour le partage de
l‘écran
<
Sélectionner la répartition de l'écran avec
l'affichage d'état supplémentaire, positions et les
coordonnées par exemple.
