7 Programmation: Fonctions auxiliaires 108
Insérer des transitions de contour entre n'importe
quels éléments du contour: M112
Comportement standard
A tous les changements de sens supérieurs à l'angle limite
programmé (PM7460), la TNC arrête brièvement la machine (arrêt
précis).
Avec les séquences de programme avec correction du rayon (RR/RL),
la TNC insère automatiquement un cercle de transition aux angles
externes.
Comportement avec M112
Vous pouvez adapter le comportement avec M112 à l'aide
des paramètres-machine.
M112 agit aussi bien en mode avec erreur de poursuite
qu'en mode avec pré-commande de vitesse.
Quels que soient les éléments du contour (corrigés ou non) pouvant
être situés dans le plan ou dans l'espace, la TNC insère entre eux une
transition de contour pouvant être sélectionnée:
■ Cercle tangentiel: PM7415.0 = 0
Aux points de raccordement, la modification de courbure provoque
un saut d'accélération
■ Polynome de 3ème ordre (lissage de points): PM7415.0 = 1
Aux points de raccordement, il n'y a pas de saut de vitesse
■ Polynome de 5ème ordre: PM7415.0 = 2
Aux points de raccordement, il n'y a pas de saut d'accélération
■ Polynome de 7ème ordre: PM7415.0 = 3 (configuration standard)
Aux points de raccordement, il n'y a pas de saut de secousse

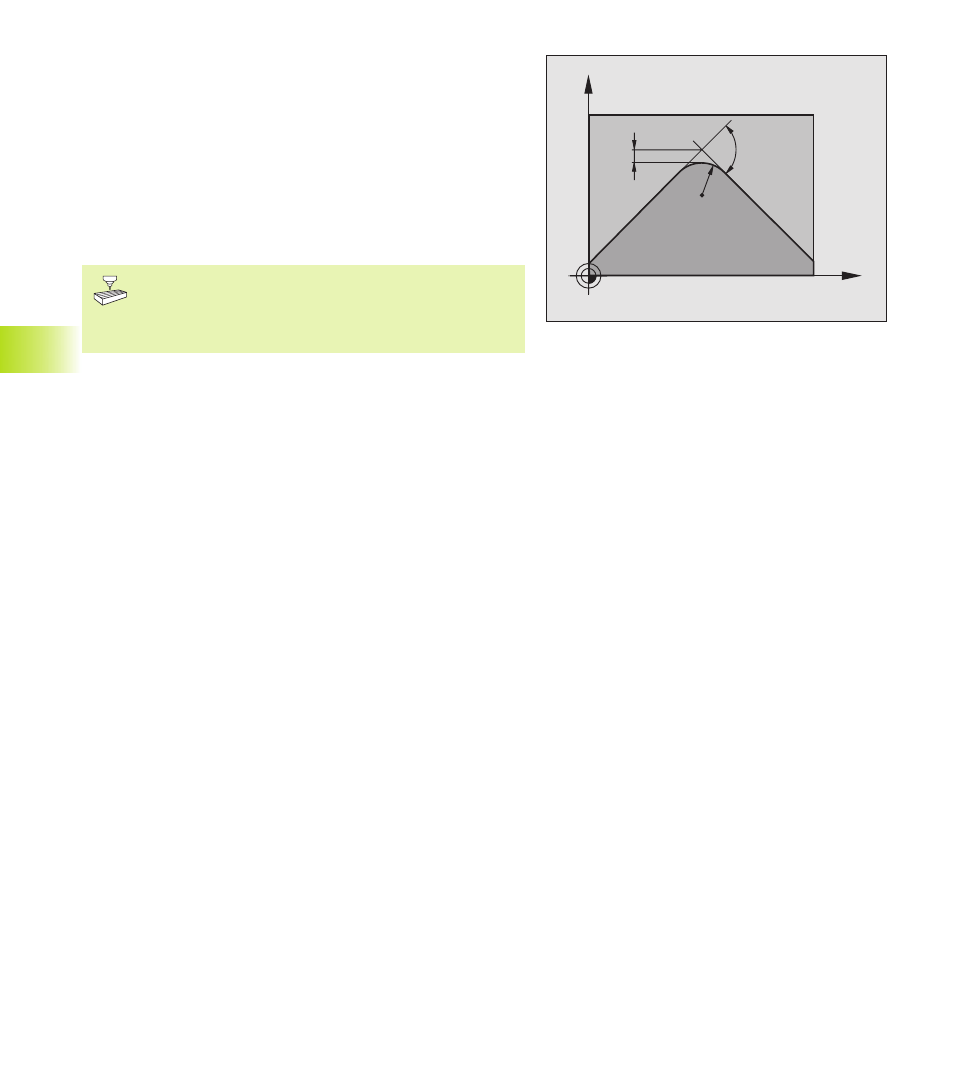

Ecart de contour admissible T
Avec la tolérance T, vous définissez dans quelle mesure le contour
fraisé peut varier du contour programmé. Si vous n'introduisez pas de
tolérance, la TNC calcule la transition de contour de manière à ce que
l'usinage ait lieu suivant l'avance programmée.
Angle limite A
Si vous introduisez un angle limite A, la TNC ne lissera que les
transitions de contour pour lesquelles le changement de sens est
supérieur à l'angle limite programmé. Si vous introduisez l'angle limite
= 0, la TNC effectuera également l'usinage des éléments de contour
tangentiels avec accélération constante. Plage d'introduction: 0° à 90°
X
Y
T
A
R
7.4 F
