147 TNC 410 HEIDENHAIN

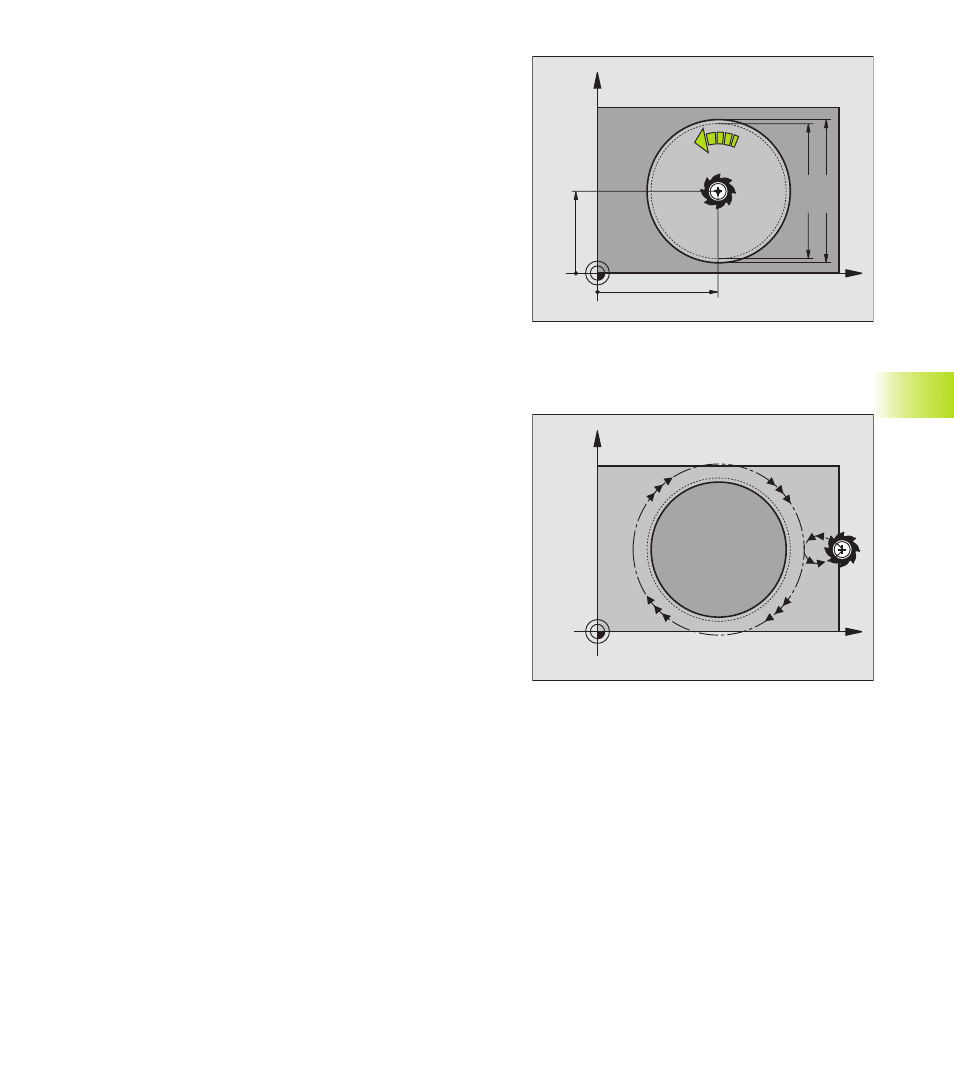

ú Coord. surface pièce Q203 (en absolu): coordonnée de
la surface de la pièce
ú 2ème distance d'approche Q204 (en incrémental):
coordonnée dans l‘axe de broche excluant toute collision
entre l‘outil et la pièce (matériels de bridage)
ú Centre 1ème axe Q216 (en absolu): centre de la poche
dans l'axe principal du plan d'usinage
ú Centre 2ème axe Q217 (en absolu): centre de la poche
dans l'axe auxiliaire du plan d'usinage
ú Diamètre pièce brute Q222: diamètre de la poche prête
à être usinée; introduire un diamètre de la pièce brute
inférieur au diamètre de la pièce finie Si vous introduisez
Q222 = 0, la TNC perce au centre de la poche
ú Diamètre pièce finie Q223: diamètre de la poche après
usinage; introduire un diamètre de la pièce finie
supérieur au diamètre de la pièce brute et supérieur au
diamètre de l'outil
FINITION DE TENON CIRCULAIRE (cycle 215)
1 La TNC déplace l‘outil automatiquement dans l‘axe de broche à la
distance d'approche ou – si celle-ci est programmée – à la 2ème
distance d'approche, puis au centre du tenon
2 Partant du centre du tenon, l‘outil se déplace dans le plan d‘usinage
jusqu‘au point initial de l‘usinage. Le point initial est situé à droite du
tenon, env. 3 à 5 fois la valeur du rayon d'outil
3 Si l‘outil se trouve à la 2ème distance d'approche, la TNC le déplace
en rapide FMAX à la distance d'approche et ensuite, à la première
profondeur de passe suivant l'avance plongée en profondeur
4 Ensuite, l‘outil se déplace tangentiellement au contour partiel usiné
et fraise sur le contour en avalant
5 Puis l‘outil quitte le contour par tangentement pour retourner au
point initial dans le plan d‘usinage
6 Ce processus (4 à 5) est répété jusqu‘à ce que la profondeur
programmée soit atteinte
7 En fin de cycle, la TNC déplace l‘outil avec FMAX à la distance
d'approche ou – si celle-ci est programmée – à la 2ème distance
d'approche, puis pour terminer, au centre de la poche (position finale
= position initiale)
X
Y
Q222
Q217
Q216
Q207
Q223
X
Y
8.4 Cy
cles de fr
aisag
e de poc
hes,
t
enons et r
ainur
es
