3.8 PERCAGE PROFOND UNIVERSEL (cycle 205, DIN/ISO : G205)
3
90
TNC 640 | Manuel d'utilisation Programmation des cycles | 4/2015

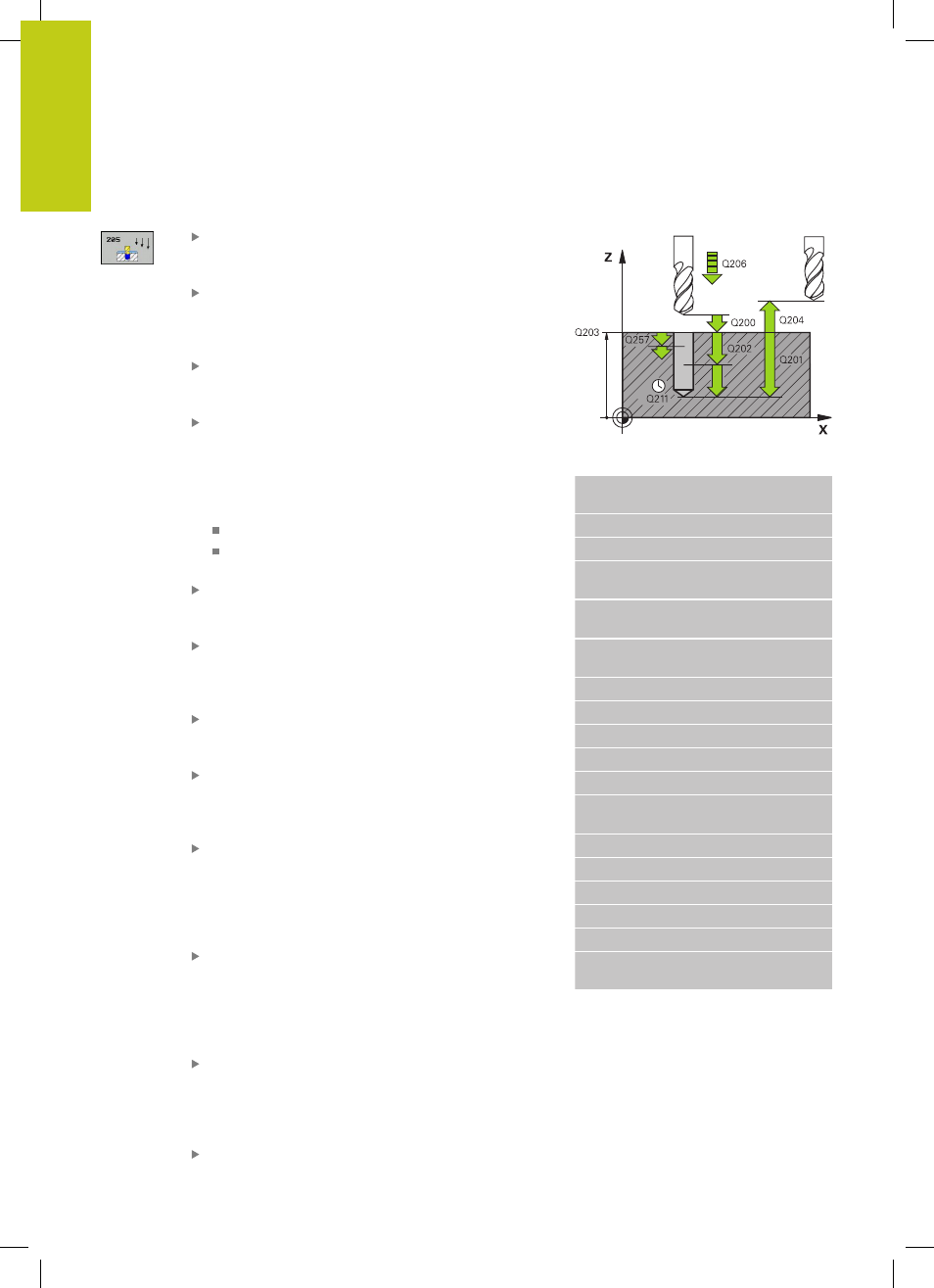

Paramètres du cycle
Distance d'approche Q200 (en incrémental) :
distance entre la pointe de l'outil et la surface de la
pièce. Plage d’introduction 0 à 99999,9999
Profondeur Q201 (en incrémental) : distance entre
la surface de la pièce et le fond du trou (pointe
conique du foret). Plage d’introduction -99999,9999
à 99999,9999
Avance plongée en profondeur Q206 : Vitesse de
déplacement de l'outil lors du perçage (en mm/min).
Plage de saisie 0 à 99999,999, sinon
FAUTO, FU
Profondeur de passe Q202 (en incrémental) :
distance parcourue par l'outil en une passe. Plage
d'introduction 0 à 99999,9999. La profondeur
n'est pas forcément un multiple de la profondeur
de passe. L'outil se déplace en une passe à la
profondeur lorsque :
la profondeur de passe est égale à la profondeur
la profondeur de passe est supérieure à la
profondeur
Coordonnée surface pièce Q203 (en absolu) :
coordonnée de la surface de la pièce Plage
d’introduction -99999,9999 à 99999,9999
Saut de bride Q204 (en incrémental) : coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (élément de serrage). Plage
d’introduction 0 à 99999,9999
Valeur de réduction Q212 (en incrémental) : la
TNC diminue la profondeur de passe Q202 de cette
valeur. Plage d’introduction 0 à 99999,9999
Profondeur de passe min. Q205 (en incrémental) :
si vous avez introduit une valeur de réduction, la
TNC limite la passe à la valeur introduite dans Q205.
Plage d’introduction 0 à 99999,9999
Distance de sécurité en haut Q258 (en
incrémental) : distance de sécurité pour le
positionnement en rapide lorsque, après un retrait
hors du trou, la TNC déplace l'outil à nouveau à la
profondeur de passe actuelle (valeur de la première
passe). Plage d’introduction 0 à 99999,9999
Distance de sécurité en bas Q259 (en
incrémental) : distance de sécurité pour le
positionnement en rapide lorsque, après un retrait
hors du trou, la TNC déplace l'outil à nouveau à la
profondeur de passe actuelle (valeur de la dernière
passe). Plage d’introduction 0 à 99999,9999
Profondeur de perçage pour brise-copeaux
Q257 (en incrémental) : passe après laquelle la
TNC exécute un brise-copeaux. Pas de brise-
copeaux si l'on a introduit 0. Plage d’introduction 0 à
99999,9999
Retrait brise-copeaux Q256 (en incrémental) :
valeur de retrait de l'outil lors du brise-copeaux.
Plage d'introduction 0,000 à 99999,999
Séquences CN
11 CYCL DEF 205 PERCAGE PROFOND
UNIVERSEL
Q200=2
;DISTANCE D'APPROCHE
Q201=-80 ;PROFONDEUR
Q206=150 ;AVANCE PLONGÉE
PROF.
Q202=15 ;PROFONDEUR DE
PASSE
Q203=+100 ;COORD. SURFACE
PIÈCE
Q204=50 ;SAUT DE BRIDE
Q212=0.5 ;VALEURRÉDUCTION
Q205=3 ;PROF. PASSE MIN.
Q258=0.5 ;DIST. SÉCUR. EN HAUT
Q259=1 ;DIST. SÉCUR. EN BAS
Q257=5 ;PROF. PERC. BRISE-
COP.
Q256=0.2 ;RETR. BRISE-COPEAUX
Q211=0.25 ;TEMPO. AU FOND
Q379=7.5 ;POINT DE DÉPART
Q253=750 ;AVANCE DE PRÉPOS.
Q208=9999 ;AVANCE DE RETRAIT
Q395=0 ;REFERENCE
PROFONDEUR
