Cycles palpeurs : fonctions spéciales

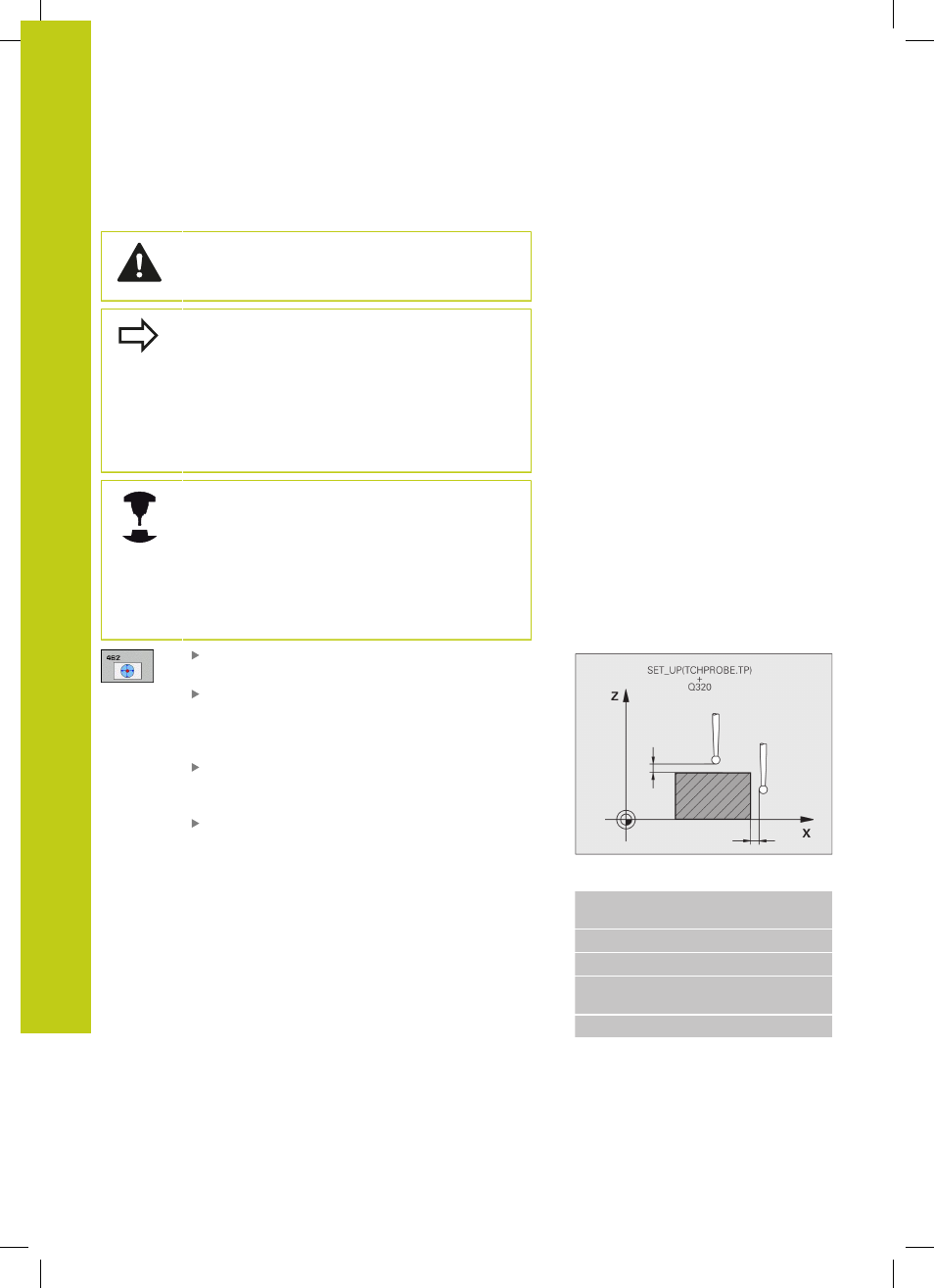

17.8 ETALONNAGE DU RAYON TS, INTERIEUR (cycle 462, DIN/ISO :
G462)
17
580
TNC 640 | Manuel d'utilisation Programmation des cycles | 4/2015
Attention lors de la programmation !
HEIDENHAIN ne garantit le fonctionnement
correct des cycles de palpage qu'avec les palpeurs
HEIDENHAIN.
Avant de définir le cycle, vous devez avoir
programmé un appel d'outil pour définir l'axe du
palpeur.
Vous ne pouvez déterminer l'excentrement qu'avec
le palpeur approprié.
Un procès-verbal de mesure est automatiquement
créé pendant une opération d'étalonnage. Ce procès-
verbal porte le nom TCHPRAUTO.html.
La machine doit avoir été préparée par le
constructeur pour pouvoir déterminer l'excentrement
de la bille de palpage. Consultez le manuel de la
machine !
Les caractéristiques d'orientation des palpeurs
HEIDENHAIN sont déjà prédéfinies. D'autres
palpeurs peuvent être configurés par le constructeur
de la machine.
RAYON BAGUE Q407 : Diamètre de la bague de
réglage. Plage d'introduction 0 à 99,9999
DE BRIDE Q320 (en incrémental) : Distance
supplémentaire entre le point de mesure et la bille
du palpeur. Q320 est additionné à SET_UP (tableau
palpeurs). Plage d’introduction 0 à 99999,9999
NOMBRE DE PALPAGES Q407 (en absolu) : Nombre
de points de mesure sur le diamètre. Plage
d'introduction 0 à 8
ANGLE DE REFERENCE Q380 (en absolu) : angle
compris entre l'axe principal du plan d'usinage et le
premier point de palpage. Plage d'introduction 0 à
360,0000
Séquences CN
5 TCH PROBE 462 ETALONNAGE TS
DANS BAGUE
Q407=+5
;RAYON DE BAGUE
Q320=+0 ;DISTANCE D'APPROCHE
Q423=+8 ;NB POINTS DE
PALPAGE
Q380=+0 ;ANGLE DE REF.
