POURTOUR D'UN CYLINDRE (cycle 39, DIN/ISO : G139, option de
logiciel 1)
8.5
8
TNC 640 | Manuel d'utilisation Programmation des cycles | 4/2015
231
8.5 POURTOUR D'UN CYLINDRE
(cycle 39, DIN/ISO : G139, option de
logiciel 1)
Exécution d'un cycle

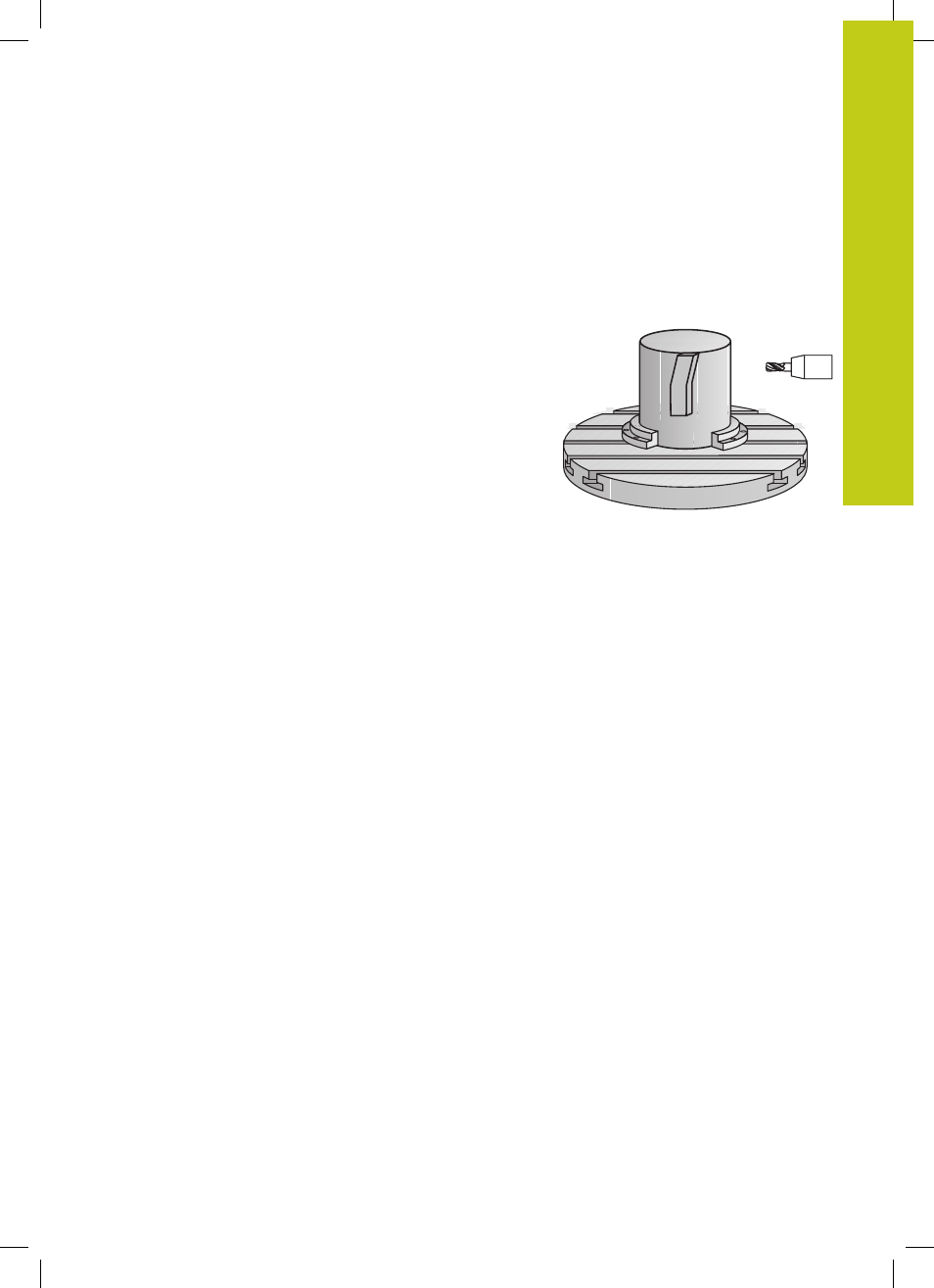

Ce cycle permet d'usiner un contour sur le pourtour d'un cylindre.
Pour cela, vous définissez le contour sur le développé d'un cylindre.
La TNC met en place l'outil avec ce cycle de manière à ce que,
avec correction de rayon active, la paroi du contour fraisé soit
parallèle à l'axe du cylindre.
Vous décrivez le contour dans un sous-programme que vous
définissez avec le cycle 14 (CONTOUR).
Dans le sous-programme, vous définissez toujours le contour
avec les coordonnées X et Y, quels que soient les axes rotatifs
qui équipent votre machine. La définition du contour est ainsi
indépendante de la configuration de votre machine. Vous disposez
des fonctions de contournage
L, CHF, CR, RND et
CT .
Contrairement aux cycles 28 et 29, vous définissez le contour réel
à usiner dans le sous-programme de contour.
1 La TNC positionne l'outil au-dessus du point initial de l'usinage.
La TNC décale le point de départ de la valeur du diamètre de
l'outil, à côté du point qui a été défini dans le premier sous-
programme du contour.
2 La TNC amène ensuite l'outil à la première profondeur de
passe. L'approche se fait de manière tangentielle ou bien
en ligne droite avec l'avance de fraisage Q12. Au besoin, la
surépaisseur de finition est prise en compte. (le comportement
d'approche dépend du paramètre ConfigDatum, CfgGeoCycle,
apprDepCylWall)
3 A la première profondeur de passe, l'outil fraise avec l'avance
de fraisage Q12 le long du contour et jusqu’à ce que le tracé de
contour défini soit entièrement usiné
4 L'outil s'éloigne ensuite de la paroi du oblong de manière
tangentielle et revient au point de départ de l'usinage.
5 Les phases 2 à 4 sont répétées jusqu'à ce que la profondeur de
fraisage programmée Q1 soit atteinte.
6 Pour finir, l'outil revient soit à la hauteur de sécurité dans
l'axe d'outil, soit à la dernière position programmée avant
le cycle (selon le paramètre ConfigDatum, CfgGeoCycle,
posAfterContPocket)
