Cycles d'usinage : poche avec contour
7.12 Exemples de programmation
7
216
TNC 640 | Manuel d'utilisation Programmation des cycles | 4/2015

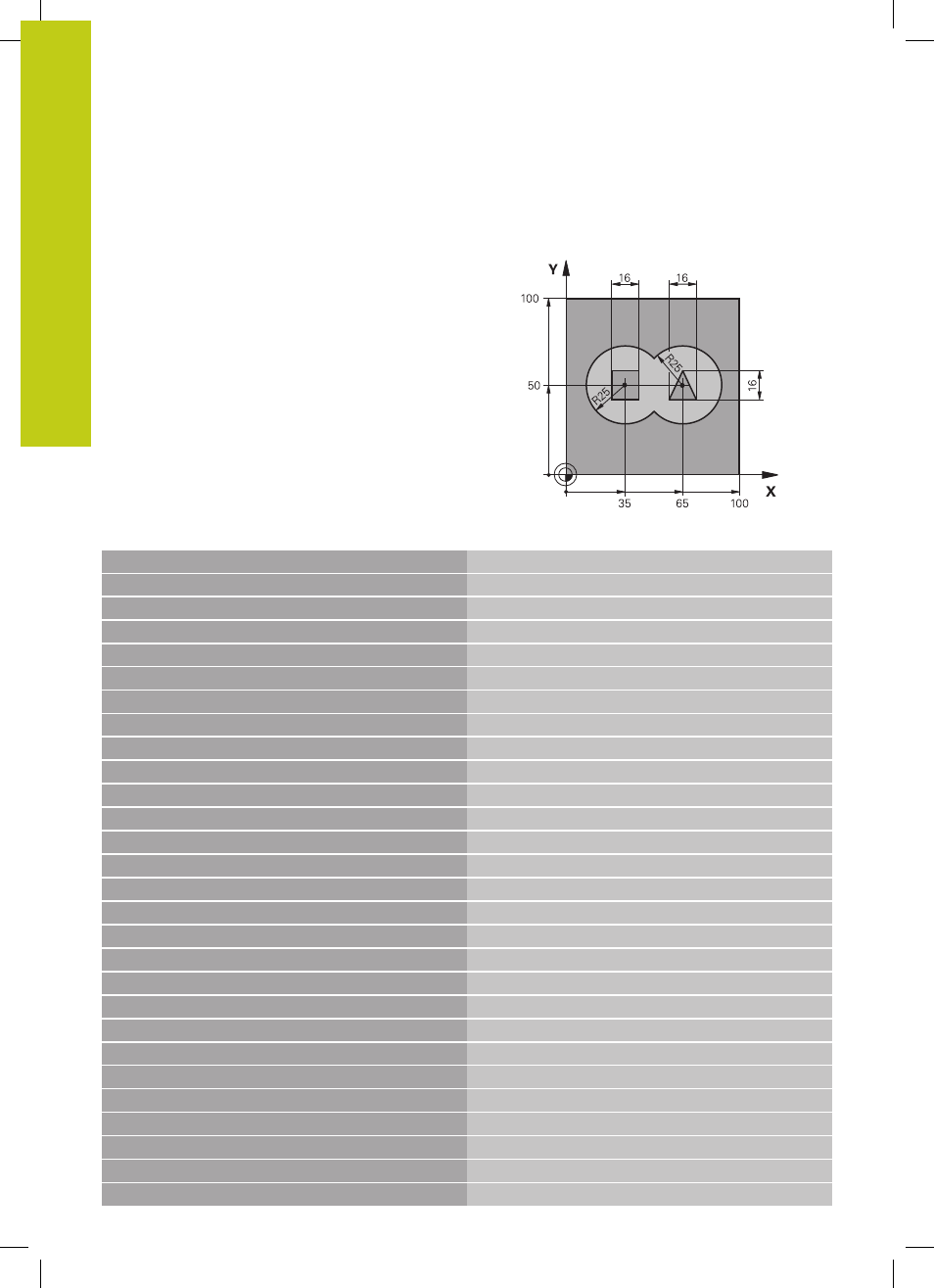

Exemple : Pré-perçage, ébauche et finition de
contours superposés
0 BEGIN PGM C21 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
Définition de la pièce brute
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S2500
Appel d'outil, foret diamètre 12
4 L Z+250 R0 FMAX
Dégager l'outil
5 CYCL DEF 14.0 CONTOUR Définir les sous-programmes de contour
6 CYCL DEF 14.1 LABEL CONTOUR 1/2/3/4
7 CYCL DEF 20 DONNÉES CONTOUR
Définir les paramètres généraux pour l’usinage
Q1=-20 ;PROFONDEUR DE FRAISAGE
Q2=1 ;FACTEUR DE RECOUVREMENT
Q3=+0.5 ;SURÉP. LATÉRALE
Q4=+0.5 ;SURÉP. DE PROFONDEUR
Q5=+0 ;COORD. SURFACE PIÈCE
Q6=2 ;DISTANCE D'APPROCHE
Q7=+100 ;HAUTEUR DE SÉCURITÉ
Q8=0.1 ;RAYON D'ARRONDI
Q9=-1 ;SENS DE ROTATION
8 CYCL DEF 21 PRÉ-PERÇAGE
Définition du cycle de pré-perçage
Q10=5 ;PROFONDEUR DE PASSE
Q11=250 ;AVANCE PLONGÉE PROF.
Q13=2 ;OUTIL D'ÉVIDEMENT
9 CYCL CALL M3
Appel du cycle de pré-perçage
10 L +250 R0 FMAX M6
Changement d'outil
11 TOOL CALL 2 Z S3000 Appel de l’outil d’ébauche/de finition, diamètre 12
12 CYCL DEF 22 ÉVIDEMENT Définition du cycle d’évidement
Q10=5 ;PROFONDEUR DE PASSE
Q11=100 ;AVANCE PLONGÉE PROF.
Q12=350 ;AVANCE ÉVIDEMENT
