Cycles palpeurs : contrôle automatique des pièces
16.4 MESURE ANGLE (cycle 420, DIN/ISO : G420)
16
534
TNC 640 | Manuel d'utilisation Programmation des cycles | 4/2015
16.4 MESURE ANGLE (cycle 420,
DIN/ISO : G420)

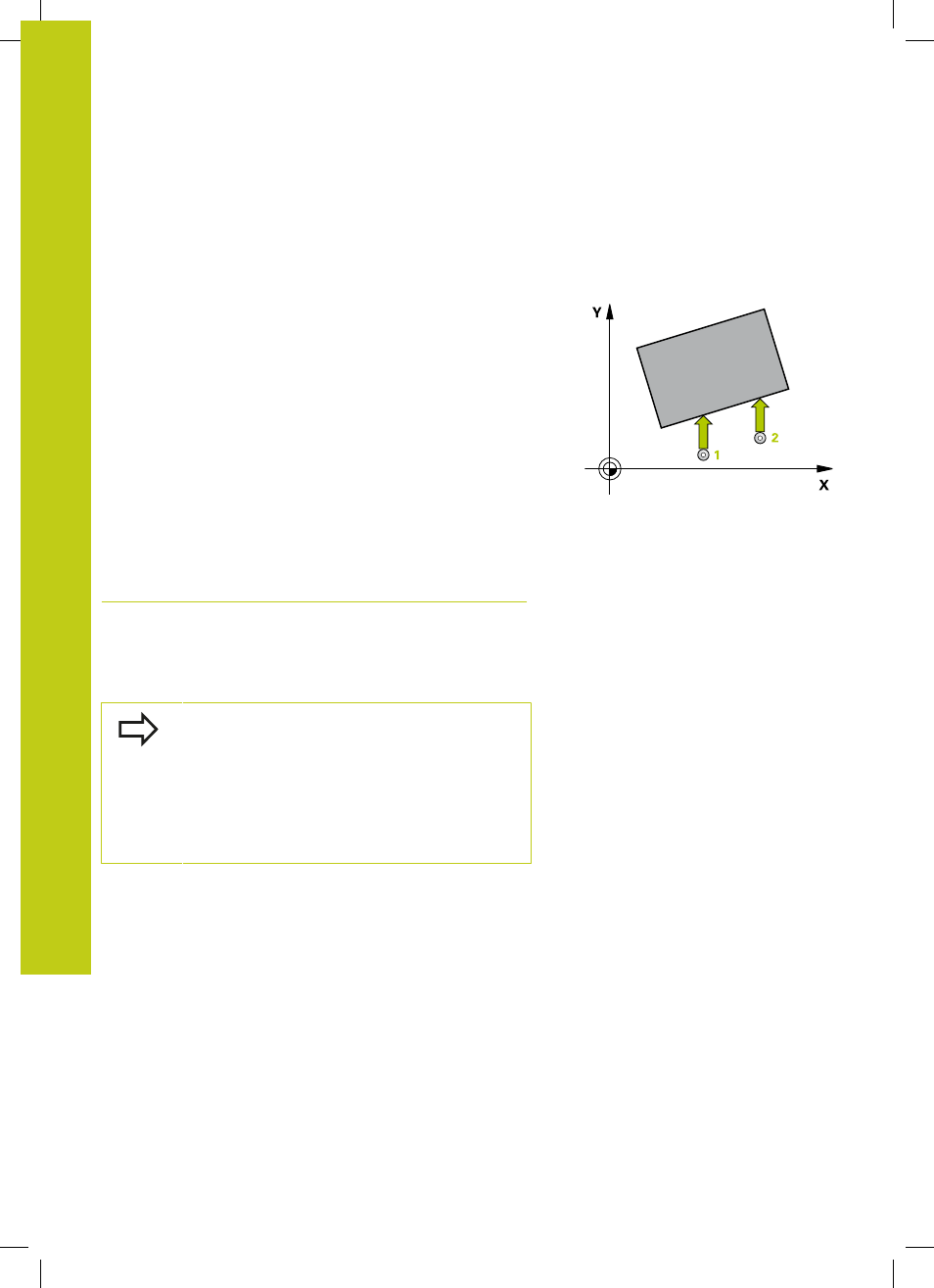

Mode opératoire du cycle
Le cycle palpeur 420 détermine l'angle formé par n'importe quelle
droite et l'axe principal du plan d'usinage.
1 La TNC positionne le palpeur au point de palpage 1 programmé,
en avance rapide (valeur de la colonne FMAX) et selon la
logique de positionnement. (voir "Exécuter les cycles palpeurs",
page 446) La TNC décale alors le palpeur de la valeur de
la distance d'approche, dans le sens opposé du sens de
déplacement défini.
2 Le palpeur se déplace ensuite à la hauteur de mesure
programmée et exécute la première opération de palpage
suivant l'avance de palpage (colonne
F).
3 Puis, le palpeur se rend au point de palpage suivant 2 et exécute
la deuxième opération de palpage.
4 La TNC rétracte le palpeur à la hauteur de sécurité et mémorise
l'angle calculé dans le paramètre Q suivant :
Numéro paramètre Signification
Q150 Angle mesuré se référant à l'axe
principal du plan d'usinage
Attention lors de la programmation !
Avant de définir le cycle, vous devez avoir
programmé un appel d'outil pour définir l'axe du
palpeur.
Si l'axe du palpeur correspond à l'axe de mesure,
sélectionnez
Q263 égal à Q265 si l'angle doit être
mesuré en direction de l'axe A ; sélectionnez
Q263
différent de
Q265 si l'angle doit être mesuré en
direction de l'axe B.
