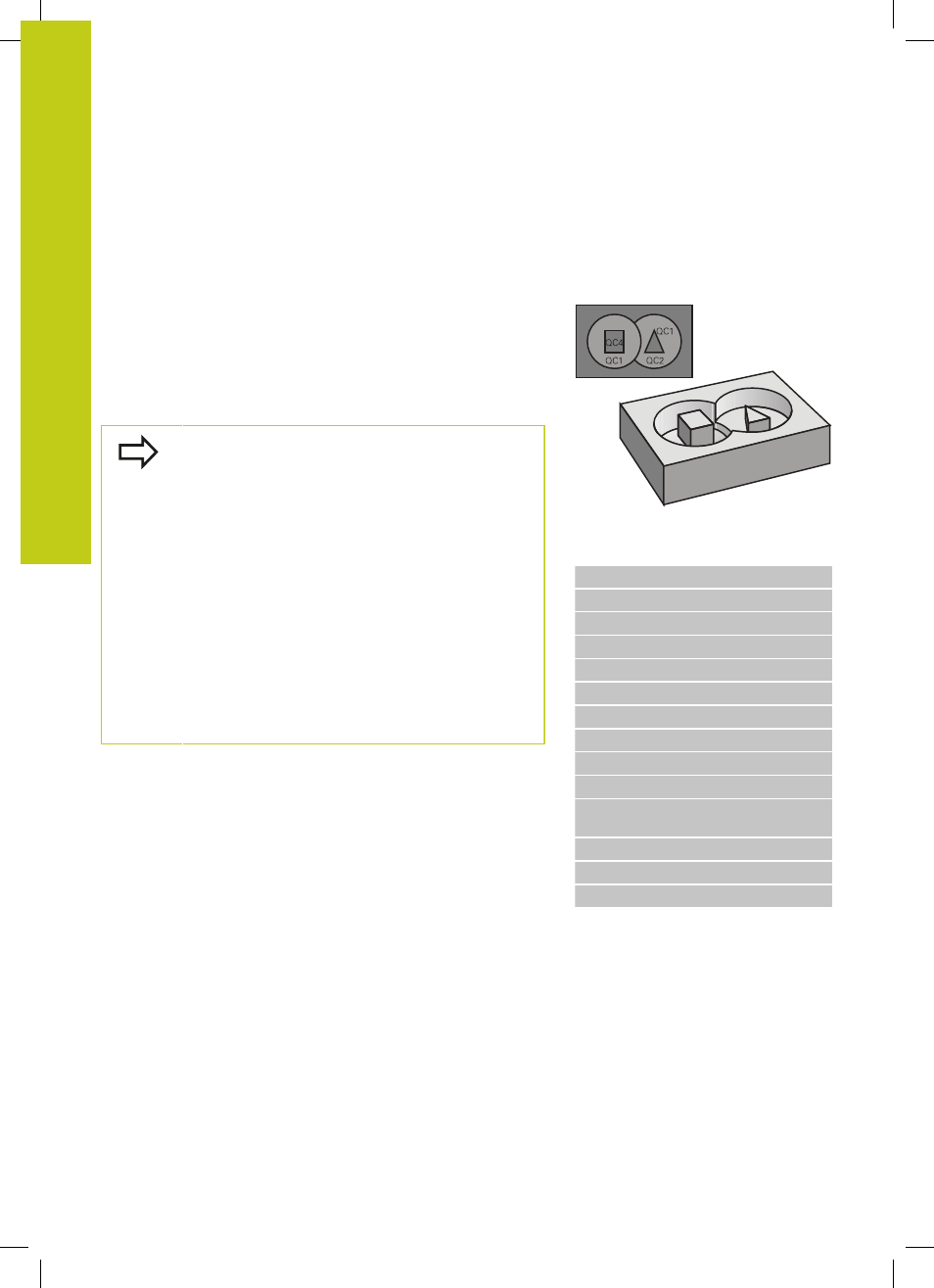

Cycles d'usinage : poche de contour avec formule de contour
9.1 Cycles SL avec formule complexe de contour
9
238
TNC 640 | Manuel d'utilisation Programmation des cycles | 4/2015
9.1 Cycles SL avec formule complexe de
contour
Principes de base
Avec les cycles SL et la formule complexe de contour, vous pouvez
composer des contours complexes constitués de contours partiels
(poches ou îlots). Vous introduisez les différents contours partiels
(données de géométrie) dans des programmes séparés. Ceci permet
de réutiliser à volonté par la suite tous les contours partiels. Après
avoir lié entre eux les contours partiels par une formule de contour,
vous les sélectionnez et la TNC calcule ensuite le contour entier.
La mémoire d'un cycle SL (tous les programmes de
description de contour) est limitée à
128 contours . Le
nombre des éléments de contour possibles dépend
du type de contour (contour interne/externe) ainsi que
du nombre des descriptions de contour qui est au
maximum de
16384 éléments.
Pour les cycles SL avec formule de contour, un
programme structuré est nécessaire. Avec ces cycles,
les contours qui reviennent régulièrement peuvent être
mémorisés dans différents programmes. Au moyen de
la formule de contour, vous liez entre eux les contours
partiels pour obtenir un contour final et définissez s'il
s'agit d'une poche ou d'un îlot.
La fonction des cycles SL avec formule de contour
est répartie dans plusieurs secteurs de l'interface
utilisateur de la TNC et sert de base à d'autres
développements.
Schéma : usinage avec les cycles SL
et formule complexe de contour
0 BEGIN PGM CONTOUR MM
...
5 SEL CONTOUR “MODEL“
6 CYCL DEF 20 DONNÉES CONTOUR ...
8 CYCL DEF 22 ÉVIDEMENT ...
9 CYCL CALL
...
12 CYCL DEF 23 FINITION EN PROF. ...
13 CYCL CALL
...
16 CYCL DEF 24 FINITION
LATÉRALE ...
17 CYCL CALL
63 L Z+250 R0 FMAX M2
64 END PGM CONTOUR MM
