HEIDENHAIN TNC 640 (34059x-05) Cycle programming - Manuel (Page 364)

Cycles : tournage

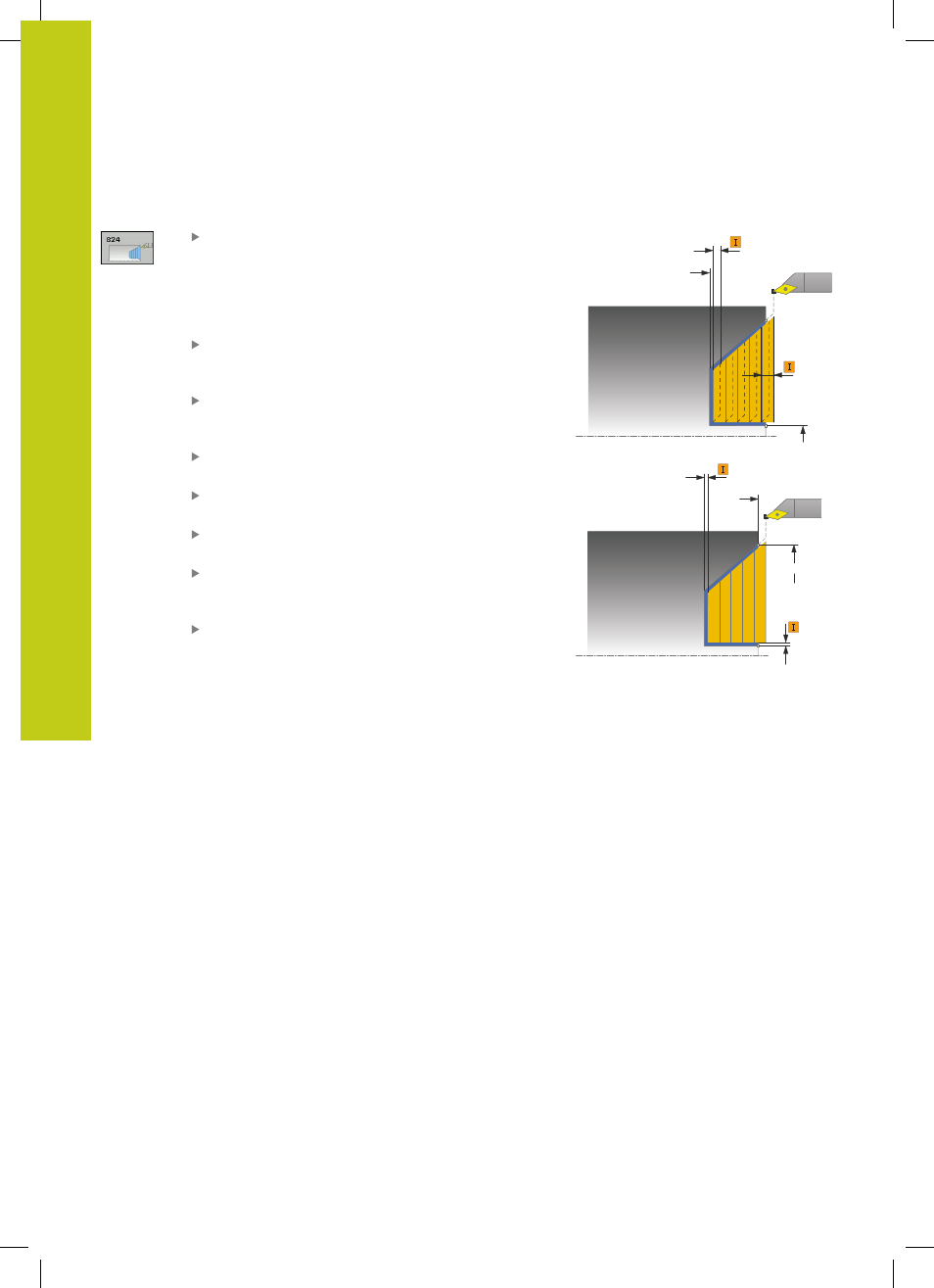

12.14 TOURNAGE TRANSVERSAL ETENDU PLONGÉE
(cycle 824, DIN/ISO : G824)
12
364
TNC 640 | Manuel d'utilisation Programmation des cycles | 4/2015
Paramètres du cycle
Opérations d'usinage Q215 : définir les opérations
d'usinage
0 : ébauche et finition
1 : seulement ébauche
2 : seulement finition à la cote finale
3 : seulement finition à la surépaisseur
Distance d'approche Q460 (en incrémental) :
distance pour mouvement de retrait et
prépositionnement.
Diamètre début de contour Q491 : coordonnée X
du point de départ du contour pour la plongée (cote
au diamètre)
Début de contour Z Q492 : coordonnée Z du point
de départ du contour pour la plongée
Diamètre fin de contour Q493 : coordonnée X du
point final du contour (cote au diamètre)
Fin de contour Z Q494 : coordonnée Z du point
final du contour
Angle de flanc Q495 : angle du flanc plongeant.
La référence angulaire est la parallèle à l'axe de
rotation.
Type de l'élément de départ Q501 : définir le
type de l'élément en début de contour (surface
périphérique)
0 : pas d'élément supplémentaire
1 : chanfrein
2 : rayon
Q460
Ø Q493
Q494
Q463
Ø Q491
Q492
Q484
Ø Q483
