16.9 MESURE INTERIEUR RAINURE (cycle
425, DIN/ISO : G425)
Mode opératoire du cycle
Le cycle palpeur 425 détermine la position et la largeur d'une
rainure (poche). Si vous définissez les tolérances correspondantes
dans le cycle, la TNC compare la valeur effective à la valeur
nominale et mémorise l'écart dans un paramètre-système.

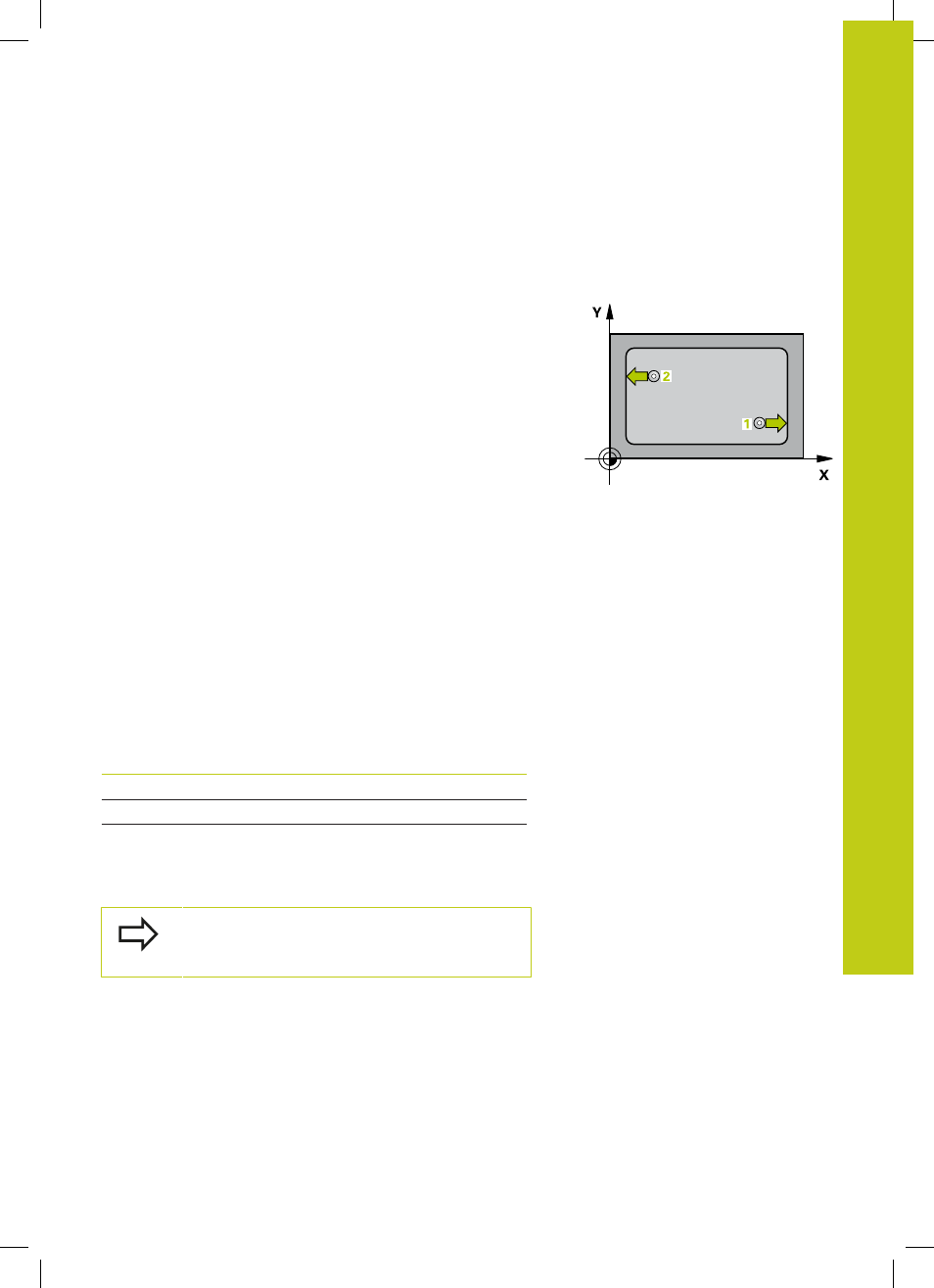

1 La TNC positionne le palpeur point de palpage 1 , en avance
rapide (valeur de la colonne FMAX) et selon la logique de
positionnement. (voir "Exécuter les cycles palpeurs", page 446)
La TNC calcule les points de palpage à partir des données
contenues dans le cycle et de la distance d'approche figurant
dans la colonne
SET_UP du tableau des palpeurs.
2 Le palpeur se déplace ensuite à la hauteur de mesure
programmée et exécute la première opération de palpage
suivant l'avance de palpage (colonne
F). 1er palpage toujours
dans le sens positif de l'axe programmé
3 Si vous introduisez un décalage pour la deuxième mesure,
la TNC positionne le palpeur (si nécessaire à la hauteur
de sécurité) au point de palpage suivant
2 où il exécute la
deuxième opération de palpage. Si la longueur nominale est
importante, la TNC positionne le palpeur en avance rapide au
second point de palpage. Si vous n'introduisez pas de décalage,
la TNC mesure directement la largeur dans le sens opposé.
4 La TNC rétracte ensuite le palpeur à la hauteur de sécurité
et mémorise les valeurs effectives ainsi que l'écart dans les
paramètres Q suivants :
Numéro de
paramètre Signification
Q156 Valeur effective longueur mesurée
Q157 Valeur effective de l'axe central
Q166 Ecart de la longueur mesurée
Attention lors de la programmation !
Avant de définir le cycle, vous devez avoir
programmé un appel d'outil pour définir l'axe du
palpeur.
