POINT DE REFERENCE EXTERIEUR COIN (cycle 414 DIN/ISO : G414) 15.8
15
TNC 640 | Manuel d'utilisation Programmation des cycles | 4/2015
501

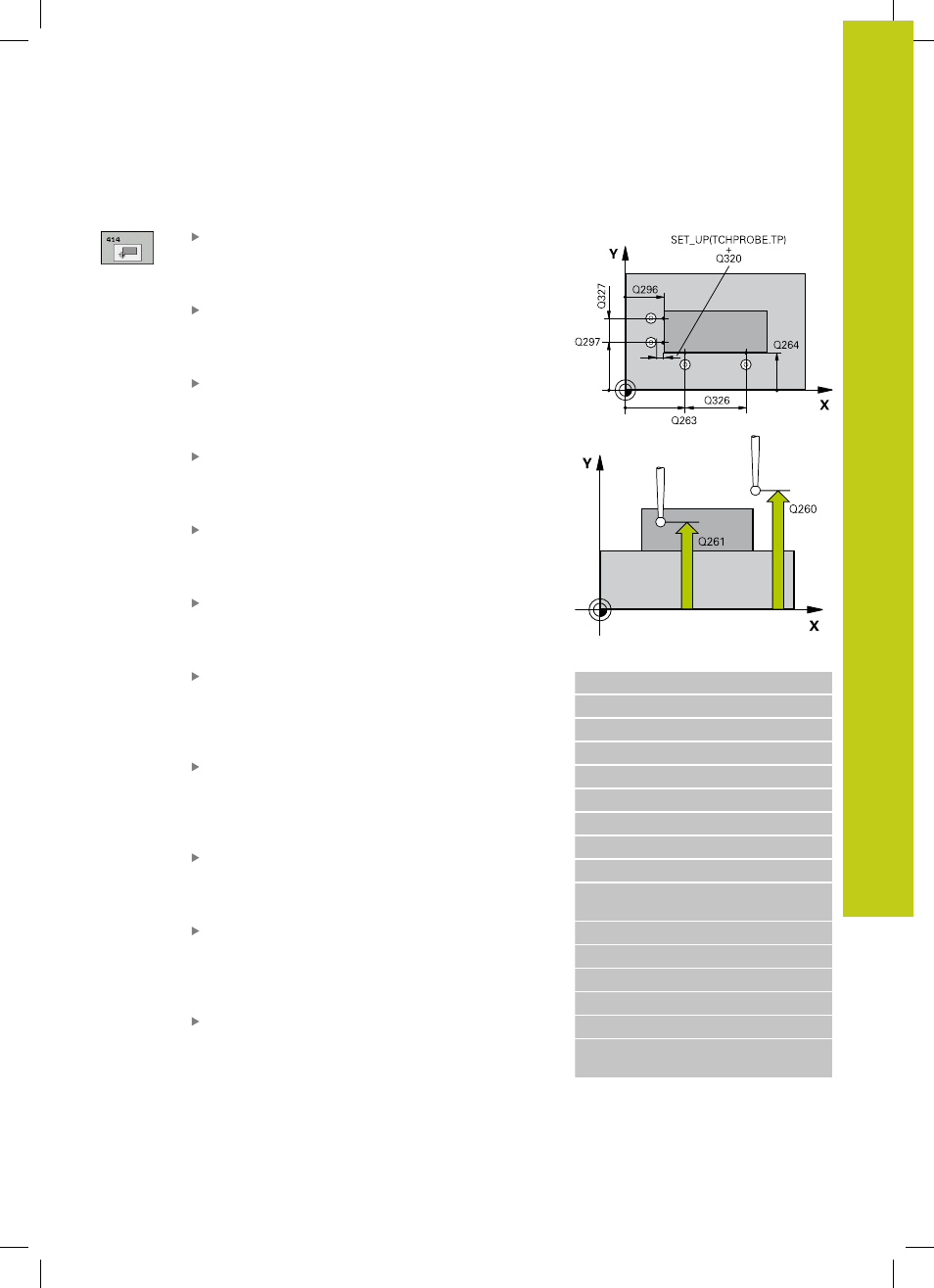

Paramètres du cycle
1er point mesure sur 1er axe Q263 (en absolu) :
coordonnée du 1er point de palpage dans l'axe
principal du plan d'usinage. Plage d’introduction
-99999,9999 à 99999,9999
1er point mesure sur 2ème axe Q264 (en absolu) :
coordonnée du 1er point de palpage dans l'axe
secondaire du plan d'usinage. Plage d’introduction
-99999,9999 à 99999,9999
Distance 1er axe Q326 (en incrémental) : distance
entre le premier et le deuxième point de mesure
dans l'axe principal du plan d'usinage. Plage
d’introduction 0 à 99999,9999
3ème point mesure dans 1er axe Q296 (en
absolu) : coordonnée du troisième point de palpage
dans l'axe principal du plan d'usinage. Plage
d’introduction -99999,9999 à 99999,9999
3ème point mesure dans 2ème axe Q297 (en
absolu) : coordonnée du troisième point de palpage
dans l'axe secondaire du plan d'usinage. Plage
d’introduction -99999,9999 à 99999,9999
Distance 2ème axe Q327 (en incrémental) :
distance entre le troisième et le quatrième point de
mesure dans l'axe secondaire du plan d'usinage.
Plage d’introduction 0 à 99999,9999
Hauteur de mesure dans l'axe de palpage Q261
(en absolu) : coordonnée du centre de la bille ( =
point de contact) dans l'axe du palpeur à laquelle
la mesure doit être effectuée. Plage d’introduction
-99999,9999 à 99999,9999
Distance d'approche Q320 (en incrémental) :
distance supplémentaire entre le point de mesure
et la bille du palpeur. Q320 est additionné à
SET_UP (tableau palpeurs). Plage d’introduction 0 à
99999,9999
Hauteur de sécurité Q260 (en absolu) : coordonnée
dans l'axe du palpeur excluant toute collision entre
le palpeur et la pièce (élément de serrage). Plage
d’introduction -99999,9999 à 99999,9999
Déplacement à la hauteur de sécurité Q301 :
définir le type de positionnement du palpeur entre
les points de mesure
0 : positionnement à la hauteur de mesure
1 : positionnement à la hauteur de sécurité
Exécuter la rotation de base Q304 : définir si la
TNC doit compenser le désalignement de la pièce
par une rotation de base
0 : ne pas exécuter de rotation de base
1 : exécuter une rotation de base
Séquences CN
5 TCH PROBE 414 PT RÉF. INT. COIN
Q263=+37 ;1ER POINT 1ER AXE
Q264=+7 ;1ER POINT 2ÈME AXE
Q326=50 ;DISTANCE 1ER AXE
Q296=+95 ;3ÈME POINT 1ER AXE
Q297=+25 ;3ÈME POINT 2ÈME AXE
Q327=45 ;DISTANCE 2ÈME AXE
Q261=-5 ;HAUTEUR DE MESURE
Q320=0 ;DISTANCE D'APPROCHE
Q260=+20 ;HAUTEUR DE
SÉCURITÉ
Q301=0 ;DÉPLAC. HAUT. SÉCU.
Q304=0 ;ROTATION DE BASE
Q305=7 ;N° DANS TABLEAU
Q331=+0 ;POINT DE RÉFÉRENCE
Q332=+0 ;POINT DE RÉFÉRENCE
Q303=+1 ;TRANSFERT VAL.
MESURE
