HEIDENHAIN TNC 640 (34059x-05) Cycle programming - Manuel (Page 417)

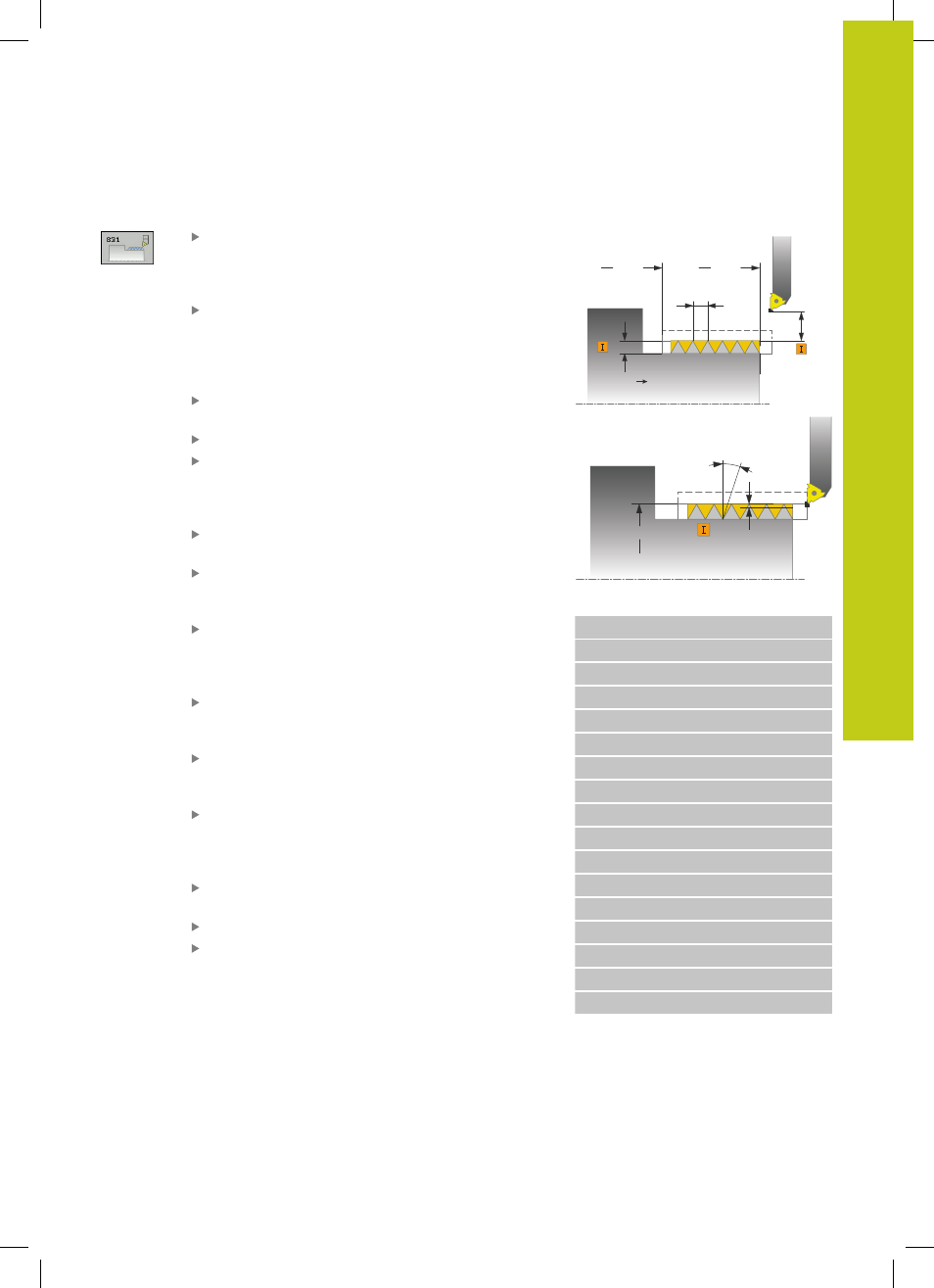

FILETAGE LONGITUDINAL
(cycle 831, DIN/ISO : G831)
12.28
12
TNC 640 | Manuel d'utilisation Programmation des cycles | 4/2015
417
Paramètres du cycle
Position de filetage Q471 : définir la position du
filetage
0 : filet extérieur
1 : filet intérieur
Distance d'approche Q460 : distance d'approche
dans le sens radial et axial. Dans le sens axial, la
distance d'approche sert à l'accélération des axes
(course d'engagement) pour atteindre la vitesse
d'avance.
Diamètre de filetage Q491 : définir le diamètre
nominal du filet
Pas de filetage Q472 : valeur du pas du filet
Profondeur de filetage Q473 (en incrémental) :
profondeur du filet. En introduisant 0, la commande
calcule la profondeur en fonction d'un filetage au
pas métrique.
Départ de contour Z Q492 : coordonnée Z du point
de départ
Fin de contour Z Q494 : coordonnée Z du point
final du contour incluant la course de sortie de
filetage Q474
Sortie de filetage Q474 (en incrémental) : course,
à partir de la fin du filetage, sur laquelle le diamètre
d'usinage actuel croît jusqu'au diamètre de filetage
Q460
Profondeur de coupe maximale Q463 : profondeur
de passe maximale dans le sens radial par rapport
au rayon
Angle de passe Q467 : angle selon lequel est
assurée la prise de passe Q463. La référence
angulaire est la perpendiculaire à l'axe de rotation.
Type de passe Q468 : définir le type de passe
0 : section de copeaux constante (la passe diminue
avec la profondeur)
1 : profondeur de passe constante
Angle initial Q470 : angle de la broche avec lequel
l'usinage du filet doit commencer
Nombre filets Q475 : nombre de filets
Nombre de passes à vide Q476 : nombre de passes
à vide à la profondeur de filetage atteinte
Q460
Q472
Q473
=0 ISO 1502
Q492 Q494
Ø Q491
Q467
Q463
Séquences CN
11 CYCL DEF 831 FILETAGE LONG.
Q471=+0 ;POSITION FILETAGE
Q460=+5 ;DISTANCE D'APPROCHE
Q491=+75 ;DIAMETRE FILETAGE
Q472=+2 ;PAS FILETAGE
Q473=+0 ;PROF. FILETAGE
Q492=+0 ;DEPART CONTOUR Z
Q494=-15 ;FIN DE CONTOUR Z
Q474=+0 ;SORTIE DE FILETAGE
Q463=+0.5 ;PROF. COUPE MAX.
Q467=+30 ;ANGLE DE PASSE
Q468=+0 ;TYPE DE PASSE
Q470=+0 ;ANGLE INITIAL
Q475=+30 ;NOMBRE FILETS
Q476=+30 ;NB COUPES A VIDE
12 L X+80 Y+0 Z+2 FMAX M303
13 CYCL CALL
