GORGE CONTOUR RADIAL
(cycle 860, DIN/ISO : G860)
12.24
12
TNC 640 | Manuel d'utilisation Programmation des cycles | 4/2015
401
12.24 GORGE CONTOUR RADIAL
(cycle 860, DIN/ISO : G860)
Application

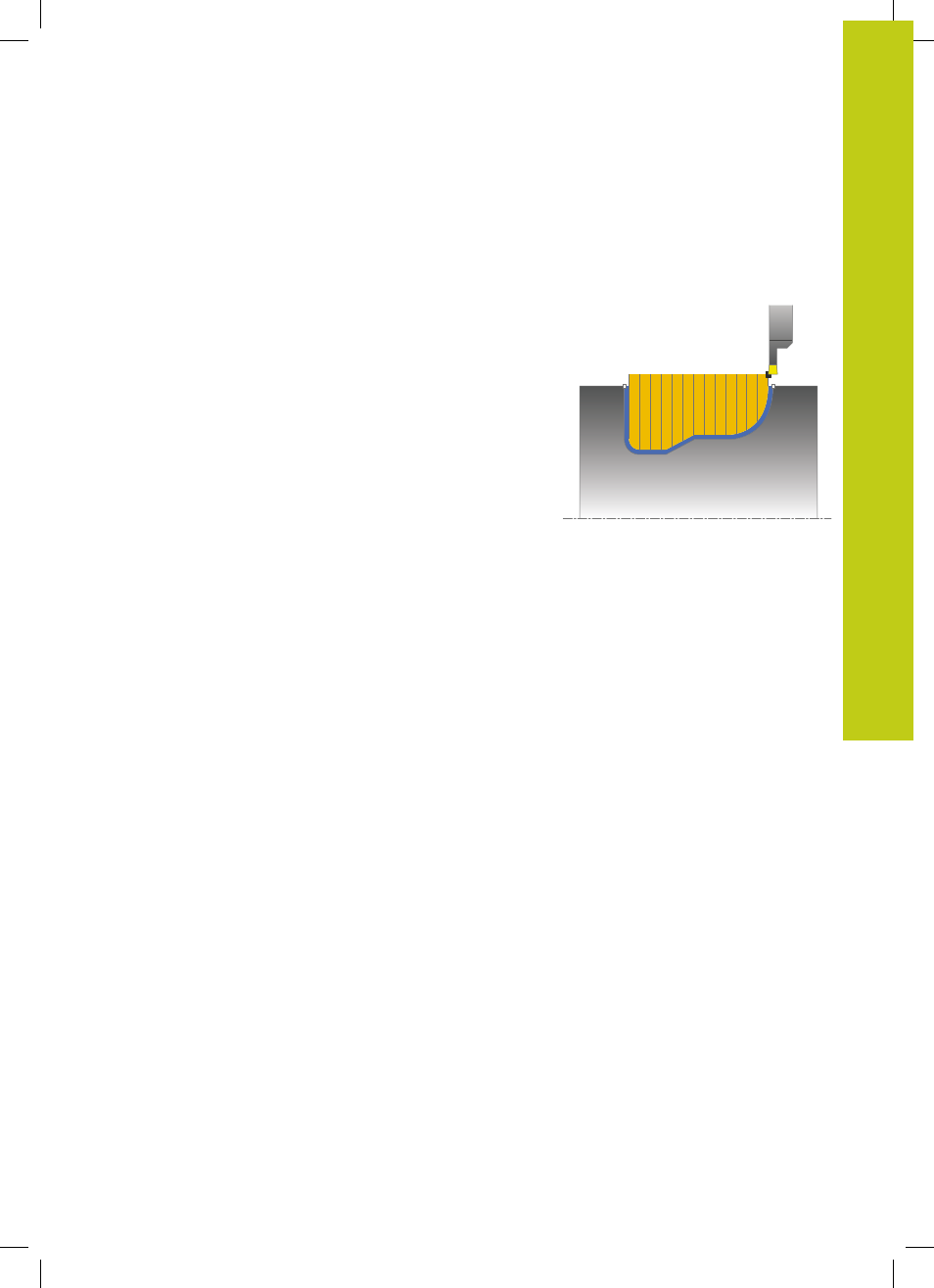

Ce cycle permet d'usiner une gorge de forme quelconque dans le
sens radial.
Vous pouvez utiliser ce cycle au choix pour l'ébauche, la finition ou
l'usinage intégral. L'ébauche multipasses est exécutée en usinage
paraxial.
Vous pouvez utiliser le cycle pour un usinage intérieur et extérieur.
Si le point de départ du contour est supérieur au point final, le cycle
exécute un usinage extérieur. Si le point de départ du contour est
inférieur au point final, le cycle exécute un usinage intérieur.
Mode opératoire du cycle d'ébauche
1 La TNC positionne l'outil en rapide à la coordonnée Z (première
position de plongée).
2 La TNC exécute une prise de passe en paraxial selon l'avance
rapide (passe latérale = 0,8 largeur de la dent).
3 La TNC usine la zone comprise entre la position de départ et le
point final dans le sens radial, selon l'avance définie
Q478.
4 La TNC repositionne l'outil en rapide au point de départ de
l'opération de coupe.
5 La TNC répète ce processus (2 à 4) jusqu'à ce que l'outil ait
réalisé la forme de la gorge.
6 La TNC repositionne l'outil en rapide au point de départ de
l'exécution du cycle.
