Cycles d'usinage : taraudage / fraisage de filets
4.3
TARAUDAGE sans mandrin de compensation GS (cycle 207, DIN/
ISO : G207)
4
108
TNC 640 | Manuel d'utilisation Programmation des cycles | 4/2015

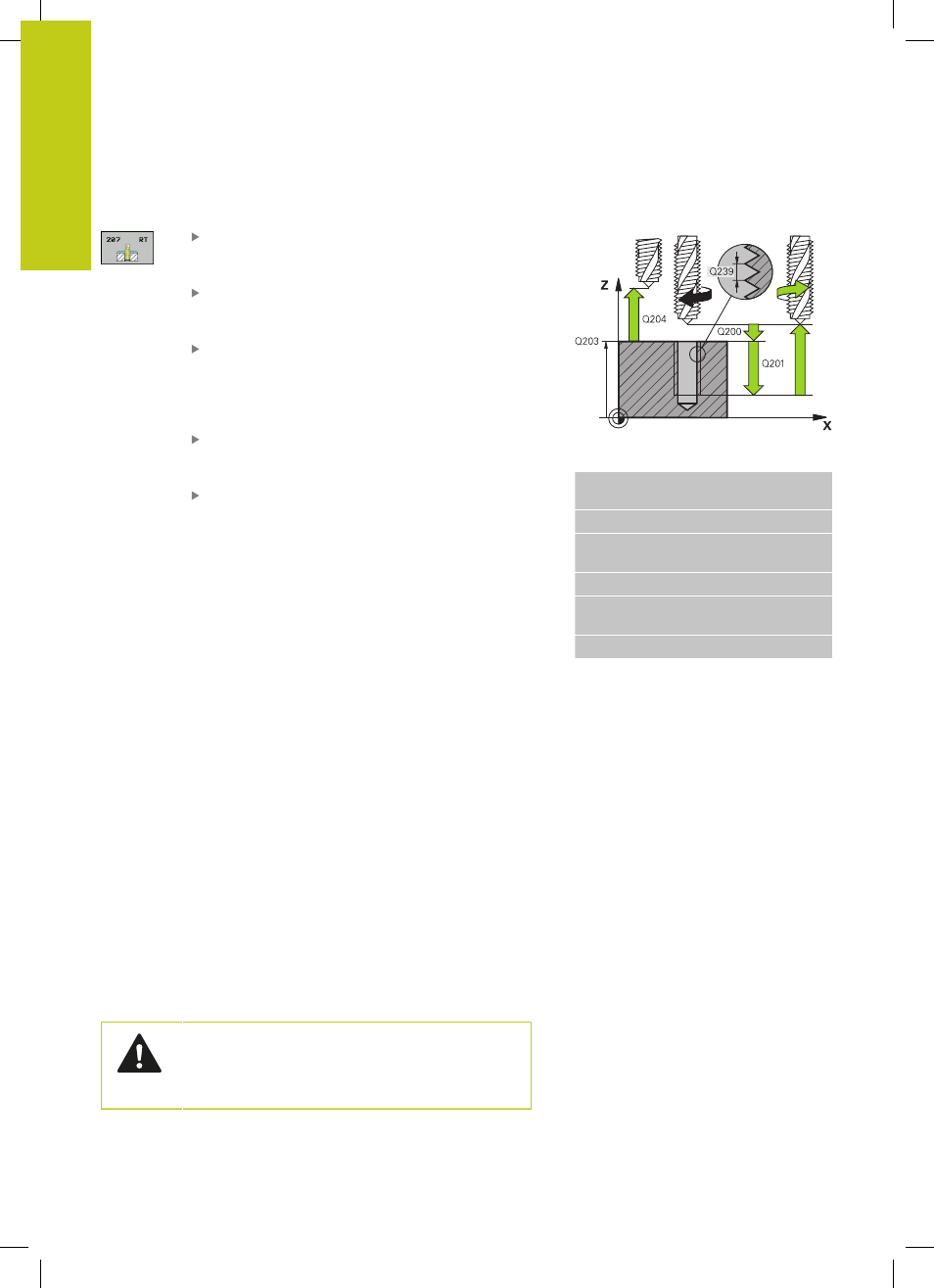

Paramètres du cycle
Distance d'approche Q200 (en incrémental) :
distance entre la pointe de l'outil et la surface de la
pièce. Plage d’introduction 0 à 99999,9999
Profondeur de filetage Q201 (en incrémental) :
distance entre la surface de la pièce et la fin du filet.
Plage d’introduction -99999,9999 à 99999,9999
Pas de vis Q239 : pas du filet Le signe détermine le
sens du filet :
+
= filet à droite
-
= filet à gauche
Plage d’introduction -99,9999 à 99,9999
Coord. surface pièce Q203 (en absolu) :
coordonnée de la surface de la pièce. Plage
d’introduction -99999,9999 à 99999,9999
Saut de bride Q204 (en incrémental) : coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (élément de serrage). Plage
d’introduction 0 à 99999,9999
Séquences CN
26 CYCL DEF 207 NOUV. TARAUDAGE
RIG.
Q200=2
;DISTANCE D'APPROCHE
Q201=-20
;PROFONDEUR DU
FILET
Q239=+1
;PAS DE VIS
Q203=+25
;COORD. SURFACE
PIÈCE
Q204=50
;SAUT DE BRIDE
Dégagement en cas d'interruption du programme
Dégagement en mode Manuel
Si vous souhaitez interrompre la procédure de filetage, appuyez
sur la touche Arrêt CN. Une softkey pour le dégagement du filet
apparaît dans la barre de softkeys inférieure. Si vous appuyez
sur cette softkey et sur la touche Marche CN, l'outil sort du trou
de perçage et revient au point de départ de l'usinage. La broche
s'arrête automatiquement et la TNC affiche un message.
Dégagement en mode Exécution de programme en continu et
Exécution de programme pas-à-pas
Si vous souhaitez interrompre la procédure de filetage en cours,
appuyez sur la touche Arrêt CN, puis sur ARRET INTERNE.
La TNC affiche la softkey
DEPLACEMENT MANUEL. Une fois
que vous avez appuyé sur
DEPLACEMENT MANUEL, vous
pouvez dégager l'outil dans le sens actif de la broche. Si vous
souhaitez à nouveau poursuivre l'usinage après l'interruption
du programme, appuyez sur la softkey
ABORDER POSITION et
Marche CN. La TNC ramène l'outil à la position de départ.
Lors du dégagement, vous pouvez déplacer l'outil
dans le sens positif et négatif de l'axe d'outil. Veuillez
en tenir compte lors du dégagement - risque de
collision !
