Cycles d'usinage : poche avec contour
7.4 DONNEES DU CONTOUR (cycle 20, DIN/ISO : G120)
7
194
TNC 640 | Manuel d'utilisation Programmation des cycles | 4/2015

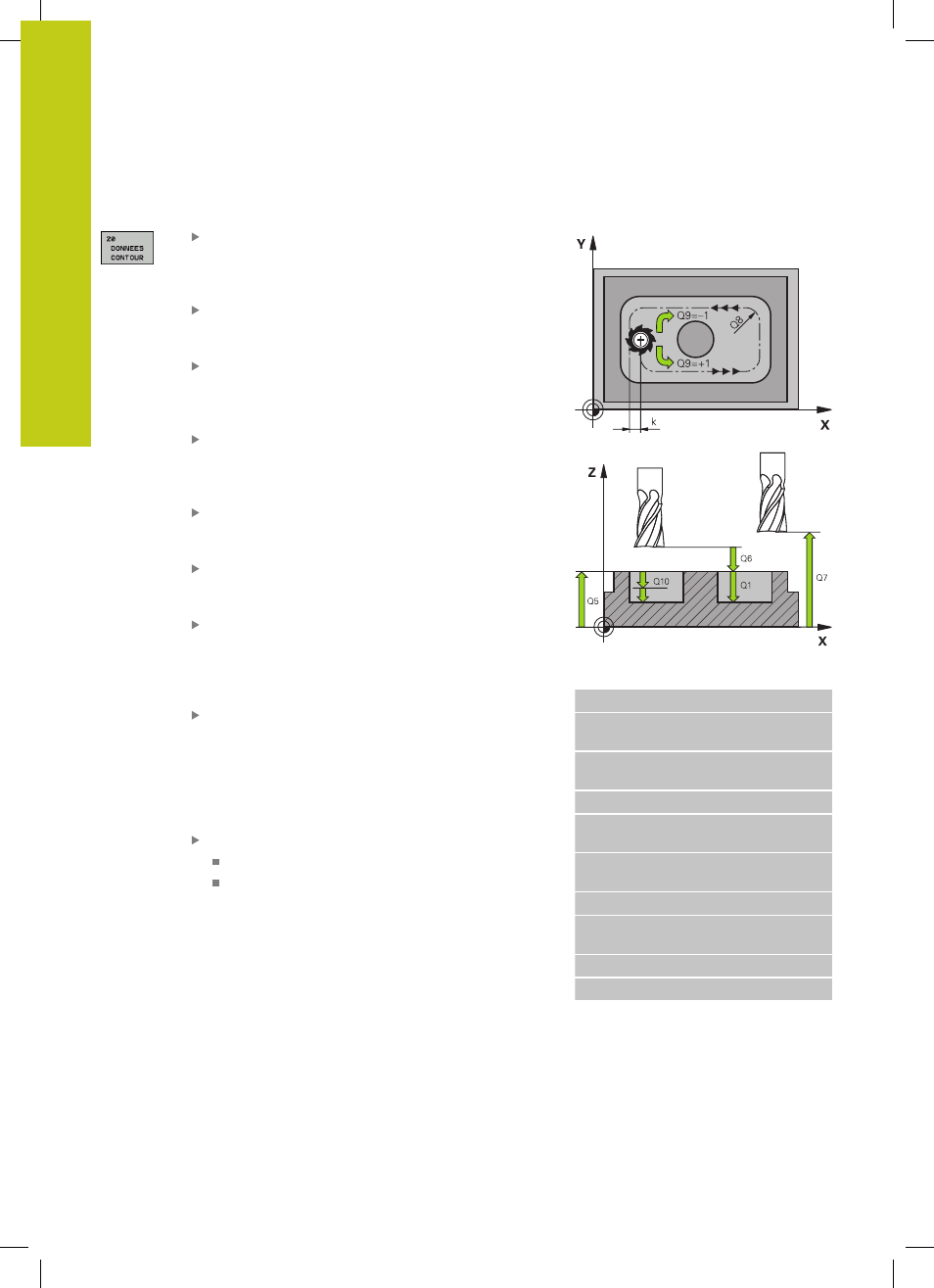

Paramètres du cycle
Profondeur de fraisage Q1 (en incrémental) :
distance entre la surface de la pièce et le fond
de la poche. Plage d’introduction -99999,9999 à
99999,9999
Facteur de recouvrement Q2 : le résultat de Q2
multiplié par le rayon d'outil correspond à la passe
latérale k. Plage d'introduction -0,0001 à 1,9999
Surépaisseur finition latérale Q368 (en
incrémental) : surépaisseur de finition dans le plan
d'usinage. Plage d’introduction -99999,9999 à
99999,9999
Surép. finition en profondeur Q4 (en
incrémental) : surépaisseur de finition pour la
profondeur. Plage d’introduction -99999,9999 à
99999,9999
Coordonnée surface pièce Q5 (en absolu) :
coordonnée absolue de la surface de la pièce. Plage
d’introduction -99999,9999 à 99999,9999
Distance d'approche Q6 (en incrémental) : distance
entre l'extrémité de l'outil et la surface de la pièce.
Plage d'introduction 0 à 99999,9999
Hauteur de sécurité Q7 (en absolu) : hauteur en
valeur absolue sur laquelle aucune collision ne peut
se produire avec la pièce (pour positionnement
intermédiaire et retrait en fin de cycle). Plage
d’introduction -99999,9999 à 99999,9999
Rayon interne d'arrondi Q8 : rayon d'arrondi aux
"angles" internes, la valeur introduite se réfère à la
trajectoire du centre de l'outil et permet de calculer
des déplacements sans arrêt entre les éléments de
contour.
Q8 n'est pas un rayon que la TNC insère
comme élément de contour entre les éléments
programmés !
Plage d'introduction 0 à 99999,9999
Sens de rotation ? Q9 : sens d'usinage pour poches
Q9 = -1: Usinage en opposition pour poche et îlot
Q9 = +1: Usinage en avalant pour poche et îlot
Vous pouvez vérifier les paramètres d'usinage lors d'une interruption
du programme et, si nécessaire, les remplacer.
Séquences CN
57 CYCL DEF 20 DONNÉES CONTOUR
Q1=-20 ;PROFONDEUR DE
FRAISAGE
Q2=1 ;FACTEUR DE
RECOUVREMENT
Q3=+0.2 ;SURÉP. LATÉRALE
Q4=+0.1 ;SURÉP. DE
PROFONDEUR
Q5=+30 ;COORD. SURFACE
PIÈCE
Q6=2 ;DISTANCE D'APPROCHE
Q7=+80 ;HAUTEUR DE
SÉCURITÉ
Q8=0.5 ;RAYON D'ARRONDI
Q9=+1 ;SENS DE ROTATION
