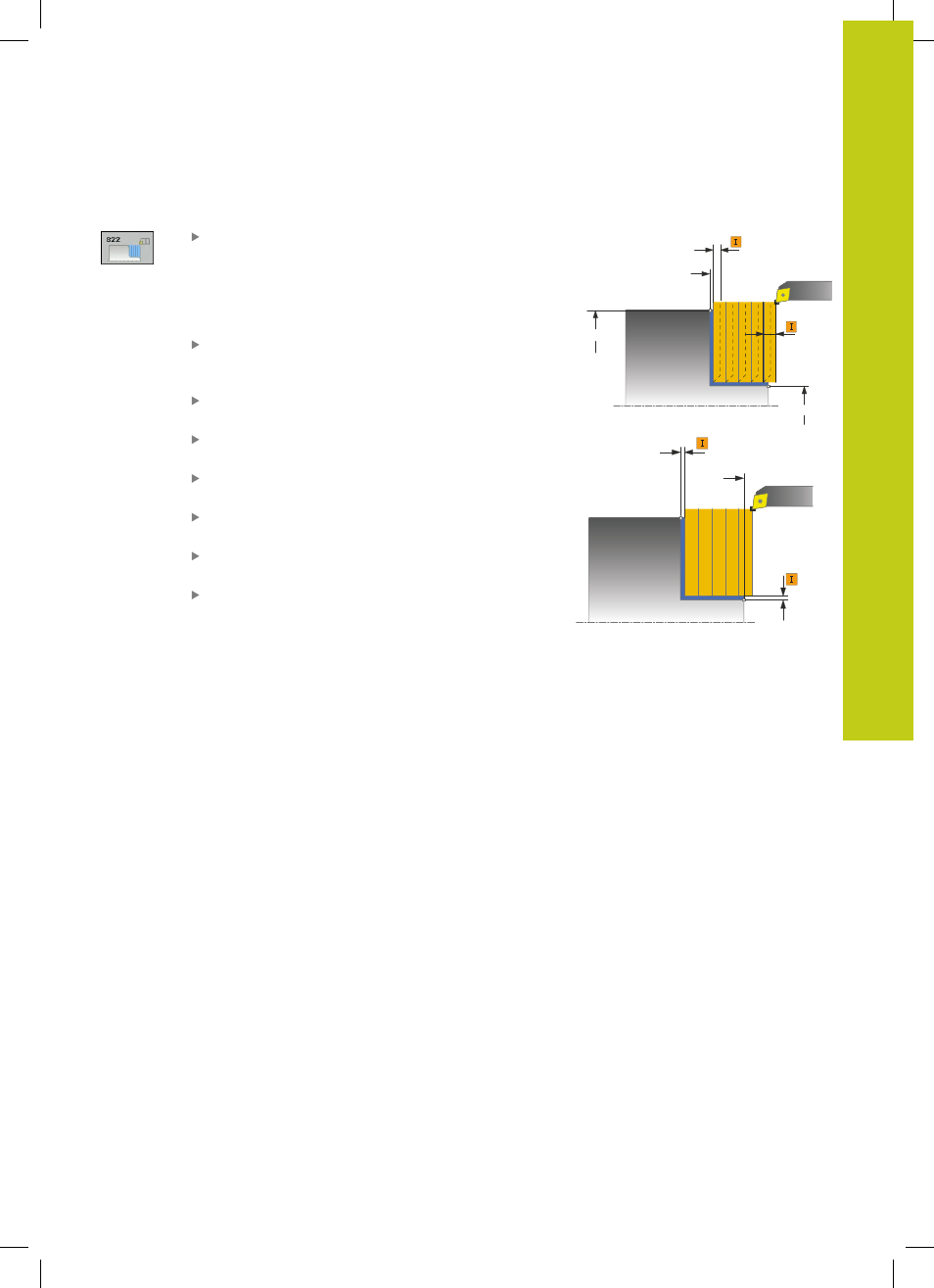

TOURNAGE EPAULEMENT TRANSVERSAL ETENDU
(cycle 822, DIN/ISO : G822)
12.12
12
TNC 640 | Manuel d'utilisation Programmation des cycles | 4/2015
357
Paramètres du cycle
Opérations d'usinage Q215 : définir les opérations
d'usinage
0 : ébauche et finition
1 : seulement ébauche
2 : seulement finition à la cote finale
3 : seulement finition à la surépaisseur
Distance d'approche Q460 (en incrémental) :
distance pour mouvement de retrait et
prépositionnement.
Diamètre début de contour Q491 : coordonnée X
du point de départ du contour (cote au diamètre)
Début du contour Z Q492 : coordonnée Z du point
de départ du contour
Diamètre fin de contour Q493 : coordonnée X du
point final du contour (cote au diamètre)
Fin de contour Z Q494 : coordonnée Z du point
final du contour
Angle de flanc Q495 : angle entre la face
transversale et l'axe rotatif
Type de l'élément de départ Q501 : définir le
type de l'élément en début de contour (surface
périphérique)
0 : pas d'élément supplémentaire
1 : chanfrein
2 : rayon
Q460
Ø Q491
Q494
Ø Q493
Q463
Ø Q483
Q484
Q492
