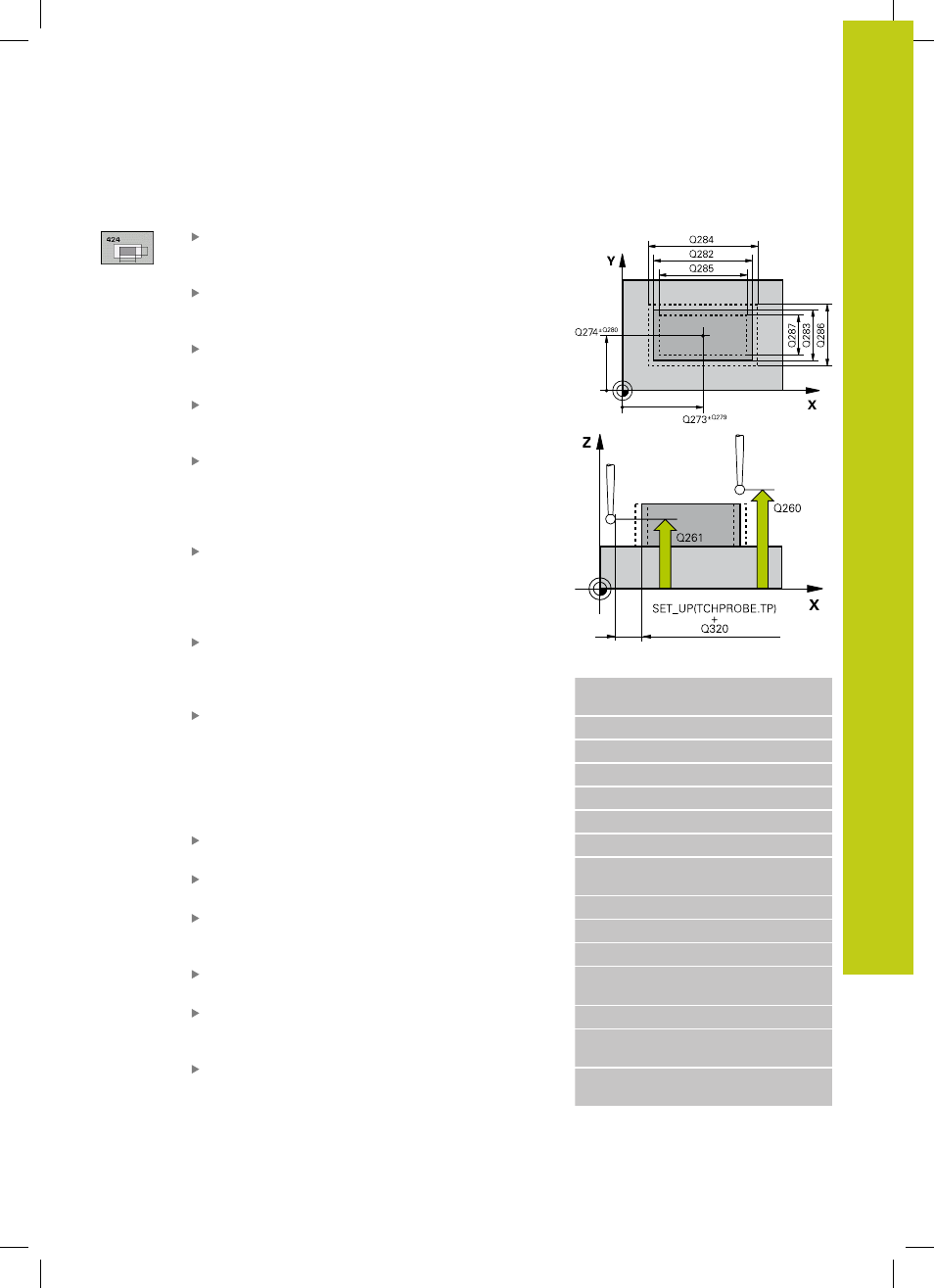

MESURE EXTERIEUR RECTANGLE (cycle 424, DIN/ISO : G424) 16.8
16
TNC 640 | Manuel d'utilisation Programmation des cycles | 4/2015
547
Paramètres du cycle
Centre 1er axe Q321 (en absolu) : centre du
tenon dans l'axe principal du plan d'usinage. Plage
d’introduction -99999,9999 à 99999,9999
Centre 2ème axe Q274 (en absolu) : centre du
tenon dans l'axe secondaire du plan d'usinage.
Plage d’introduction -99999,9999 à 99999,9999
Longueur 1er côté Q282 : longueur du tenon
parallèle à l'axe principal du plan d'usinage. Plage
d’introduction 0 à 99999,9999
Longueur 2ème côté Q283 : longueur du tenon
parallèle à l'axe secondaire du plan d'usinage. Plage
d’introduction 0 à 99999,9999
Hauteur de mesure dans l'axe de palpage Q261
(en absolu) : coordonnée du centre de la bille ( =
point de contact) dans l'axe du palpeur à laquelle
la mesure doit être effectuée. Plage d’introduction
-99999,9999 à 99999,9999
Distance d'approche Q320 (en incrémental) :
distance supplémentaire entre le point de mesure
et la bille du palpeur. Q320 est additionné à
SET_UP (tableau palpeurs). Plage d’introduction 0 à
99999,9999
Hauteur de sécurité Q260 (en absolu) : coordonnée
dans l'axe du palpeur excluant toute collision entre
le palpeur et la pièce (élément de serrage). Plage
d’introduction -99999,9999 à 99999,9999
Déplacement à la hauteur de sécurité Q301 :
Définition de la manière dont le palpeur doit se
déplacer entre les points de mesure :
0 : Déplacement à la hauteur de mesure entre les
points de mesure
1 : Déplacement à la hauteur de sécurité entre les
points de mesure
Cote max. 1er côté Q284 : longueur max. autorisée
pour le tenon. Plage d’introduction 0 à 99999,9999
Cote min. 1er côté Q285 longueur min. autorisée
pour le tenon. Plage d’introduction 0 à 99999,9999
Cote max. 2ème côté Q286 : largeur max.
autorisée pour le tenon. Plage d’introduction 0 à
99999,9999
Cote min. 2ème côté Q287 : largeur min. autorisée
pour le tenon. Plage d’introduction 0 à 99999,9999
Tolérance centre 1er axe Q279 : écart de position
autorisé dans l'axe principal du plan d'usinage. Plage
d’introduction 0 à 99999,9999
Tolérance centre 2ème axe Q280 : écart de
position autorisé dans l'axe secondaire du plan
d'usinage. Plage d’introduction 0 à 99999,9999
Séquences CN
5 TCH PROBE 424 MESURE EXT.
RECTANG.
Q273=+50
;CENTRE 1ER AXE
Q274=+50 ;CENTRE 2ÈME AXE
Q282=75 ;1ER CÔTÉ
Q283=35 ;2ÈME CÔTÉ
Q261=-5 ;HAUTEUR DE MESURE
Q320=0 ;DISTANCE D'APPROCHE
Q260=+20 ;HAUTEUR DE
SÉCURITÉ
Q301=0 ;DÉPLAC. HAUT. SÉCU.
Q284=75,1 ;COTE MAX. 1ER CÔTÉ
Q285=74,9 ;COTE MIN. 1ER CÔTÉ
Q286=35 ;COTE MAX. 2ÈME
CÔTÉ
Q287=34,95 ;COTE MIN. 2ÈME CÔTÉ
Q279=0,1 ;TOLÉRANCE 1ER
CENTRE
Q280=0,1 ;TOLÉRANCE 2ÈME
CENTRE
