FRAISAGE DE FILETS (cycle 262, DIN/ISO : G262)
4.6
4
TNC 640 | Manuel d'utilisation Programmation des cycles | 4/2015
117

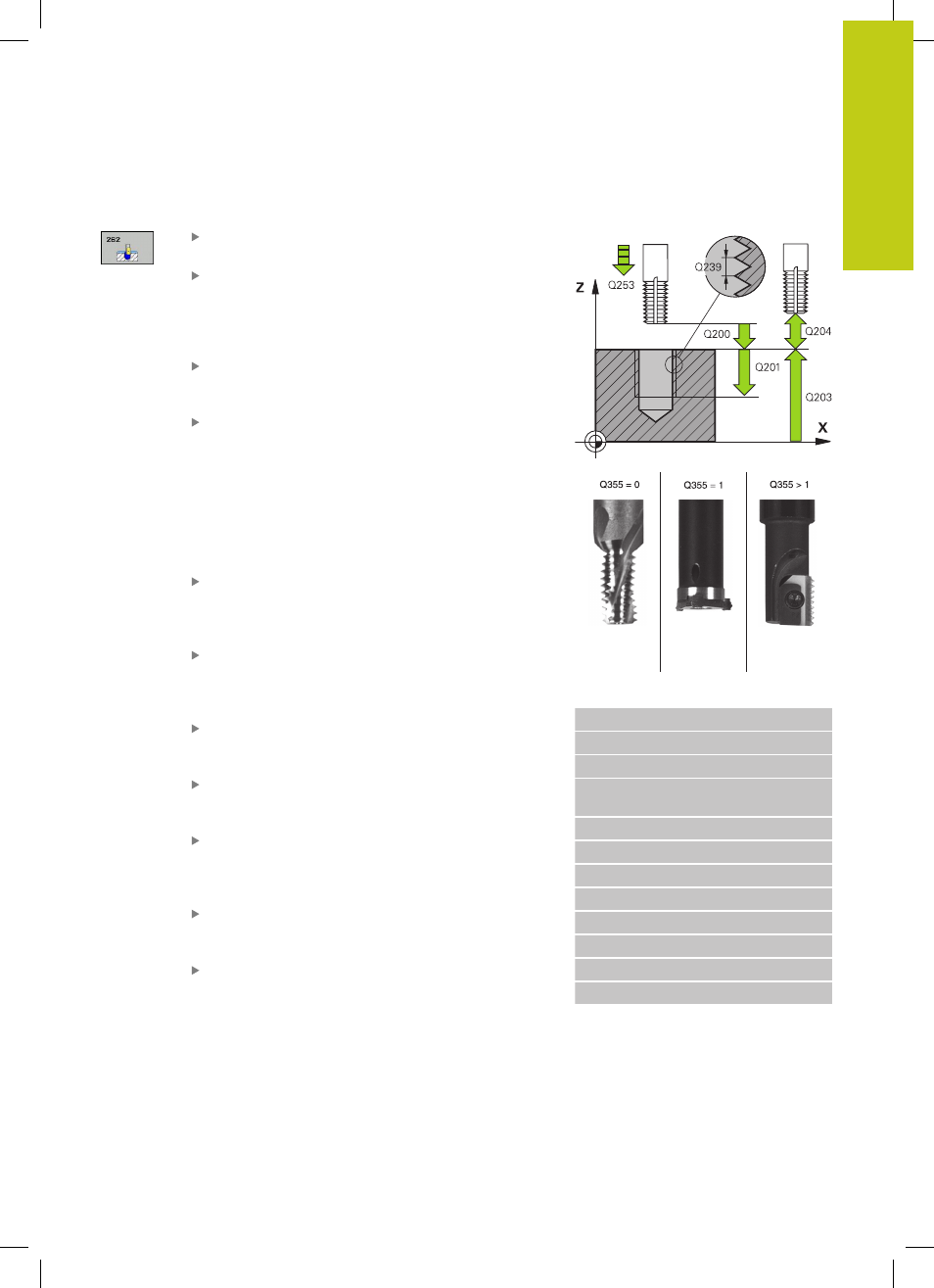

Paramètres du cycle
Diamètre nominal Q335 : diamètre nominal du filet.
Plage d’introduction 0 à 99999,9999
Pas de vis Q239 : pas du filet Le signe détermine le
sens du filet :
+
= filet à droite
-
= filet à gauche
Plage d’introduction -99,9999 à 99,9999
Profondeur de filetage Q201 (en incrémental) :
distance entre la surface de la pièce et la fin du filet.
Plage d’introduction -99999,9999 à 99999,9999
Filets par pas Q355 : Nombre de pas selon lequel
l'outil est décalé :
0
= une trajectoire hélicoïdale à la profondeur du
filetage
1
= trajectoire hélicoïdale continue sur toute la
longueur du filet
>1
= plusieurs trajectoires hélicoïdales avec
approche et sortie, entre deux la TNC décale l'outil
de Q355 fois le pas. Plage d'introduction 0 à 99999
Avance de pré-positionnement Q253 : vitesse de
déplacement de l'outil lors de la plongée dans la
pièce ou lors du dégagement, en mm/min. Plage
d’introduction 0 à 99999,9999 ou
FMAX, FAUTO
Type de fraisage Q351 : type de fraisage avec M3
+1
= fraisage en avalant
–1
= fraisage en opposition (si vous indiquez la
valeur 0, l'usinage se fera en avalant)
Distance d'approche Q200 (en incrémental) :
distance entre la pointe de l'outil et la surface de la
pièce. Plage d’introduction 0 à 99999,9999
Coord. surface pièce Q203 (en absolu) :
coordonnée de la surface de la pièce. Plage
d’introduction -99999,9999 à 99999,9999
Saut de bride Q204 (en incrémental) : coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (élément de serrage). Plage
d’introduction 0 à 99999,9999
Avance de fraisage Q207 : vitesse de déplacement
de l'outil lors du fraisage (en mm/min). Plage
d’introduction 0 à 99999,999 ou
FAUTO
Avance d'approche Q512 : vitesse de déplacement
de l'outil lors de l'approche (en mm/min). Pour les
petits diamètres de taraudage, vous pouvez réduire
le risque de bris d'outil en diminuant l'avance
d'approche. Plage d’introduction 0 à 99999,999 ou
FAUTO
Séquences CN
25 CYCL DEF 262 FRAISAGE DE FILETS
Q335=10
;DIAMÈTRE NOMINAL
Q239=+1.5
;PAS
Q201=-20
;PROFONDEUR
FILETAGE
Q355=0
;AVANCE PAS PAR PAS
Q253=750
;AVANCE DE PRÉPOS.
Q351=+1
;MODE DE FRAISAGE
Q200=2
;DISTANCE D'APPROCHE
Q203=+30
;COORD. SURFACE
Q204=50
;SAUT DE BRIDE
Q207=500
;AVANCE DE FRAISAGE
Q512=0
;AVANCE D'APPROCHE
