Cycles palpeurs : fonctions spéciales
17.9 ETALONNAGE DU RAYON TS, EXTERIEUR (cycle 463, DIN/ISO :
G463)
17
582
TNC 640 | Manuel d'utilisation Programmation des cycles | 4/2015

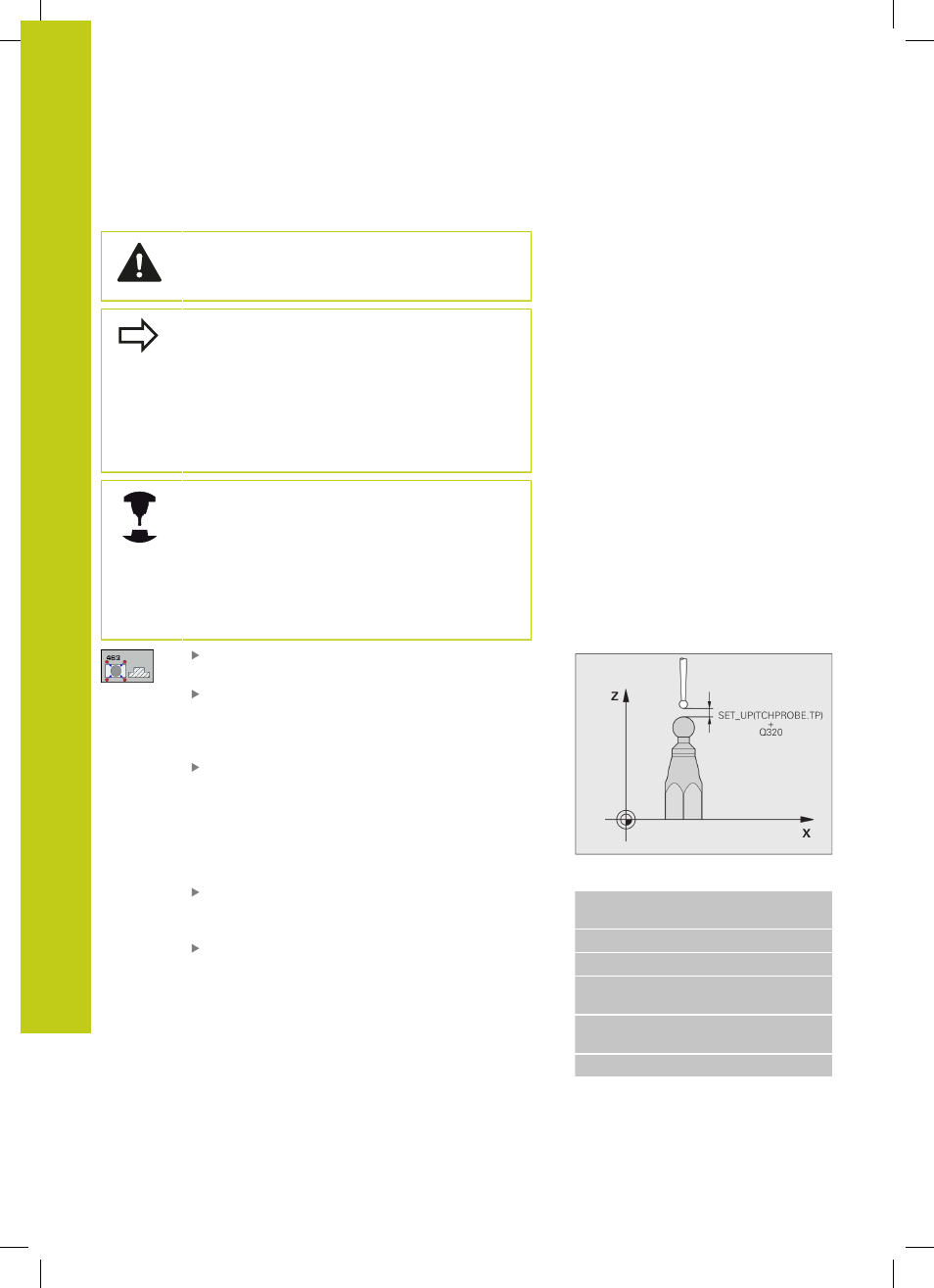

Attention lors de la programmation !
HEIDENHAIN ne garantit le fonctionnement
correct des cycles de palpage qu'avec les palpeurs
HEIDENHAIN.
Avant de définir le cycle, vous devez avoir
programmé un appel d'outil pour définir l'axe du
palpeur.
Vous ne pouvez déterminer l'excentrement qu'avec
le palpeur approprié.
Un procès-verbal de mesure est automatiquement
créé pendant une opération d'étalonnage. Ce procès-
verbal porte le nom TCHPRAUTO.html.
La machine doit avoir été préparée par le
constructeur pour pouvoir déterminer l'excentrement
de la bille de palpage. Consultez le manuel de la
machine !
Les caractéristiques d'orientation des palpeurs
HEIDENHAIN sont déjà prédéfinies. D'autres
palpeurs peuvent être configurés par le constructeur
de la machine.
RAYON DU TENON Q407 : Diamètre de la bague de
réglage. Plage d'introduction 0 à 99,9999
DE BRIDE Q320 (en incrémental) : Distance
supplémentaire entre le point de mesure et la bille
du palpeur. Q320 est additionné à SET_UP (tableau
palpeurs). Plage d’introduction 0 à 99999,9999
DEPLAC. HAUT. SECU. Q301 : Définition de la
manière dont le palpeur doit se déplacer entre les
points de mesure :
0 : Déplacement à la hauteur de mesure entre les
points de mesure
1 : Déplacement à la hauteur de sécurité entre les
points de mesure
NOMBRE DE PALPAGES Q407 (en absolu) : Nombre
de points de mesure sur le diamètre. Plage
d'introduction 0 à 8
ANGLE DE REFERENCE Q380 (en absolu) : Angle
compris entre l'axe principal du plan d'usinage et le
premier point de palpage. Plage d'introduction 0 à
360,0000
Séquences CN
5 TCH PROBE 463 ETALONNAGE TS
SUR TENON
Q407=+5
;RAYON DE TENON
Q320=+0 ;DISTANCE D'APPROCHE
Q301=+1 ;DEPLAC. HAUTEUR
SECU.
Q423=+8 ;NB POINTS DE
PALPAGE
Q380=+0 ;ANGLE DE REF.
