Cycles SL avec formule complexe de contour 9.1
9
TNC 640 | Manuel d'utilisation Programmation des cycles | 4/2015
245

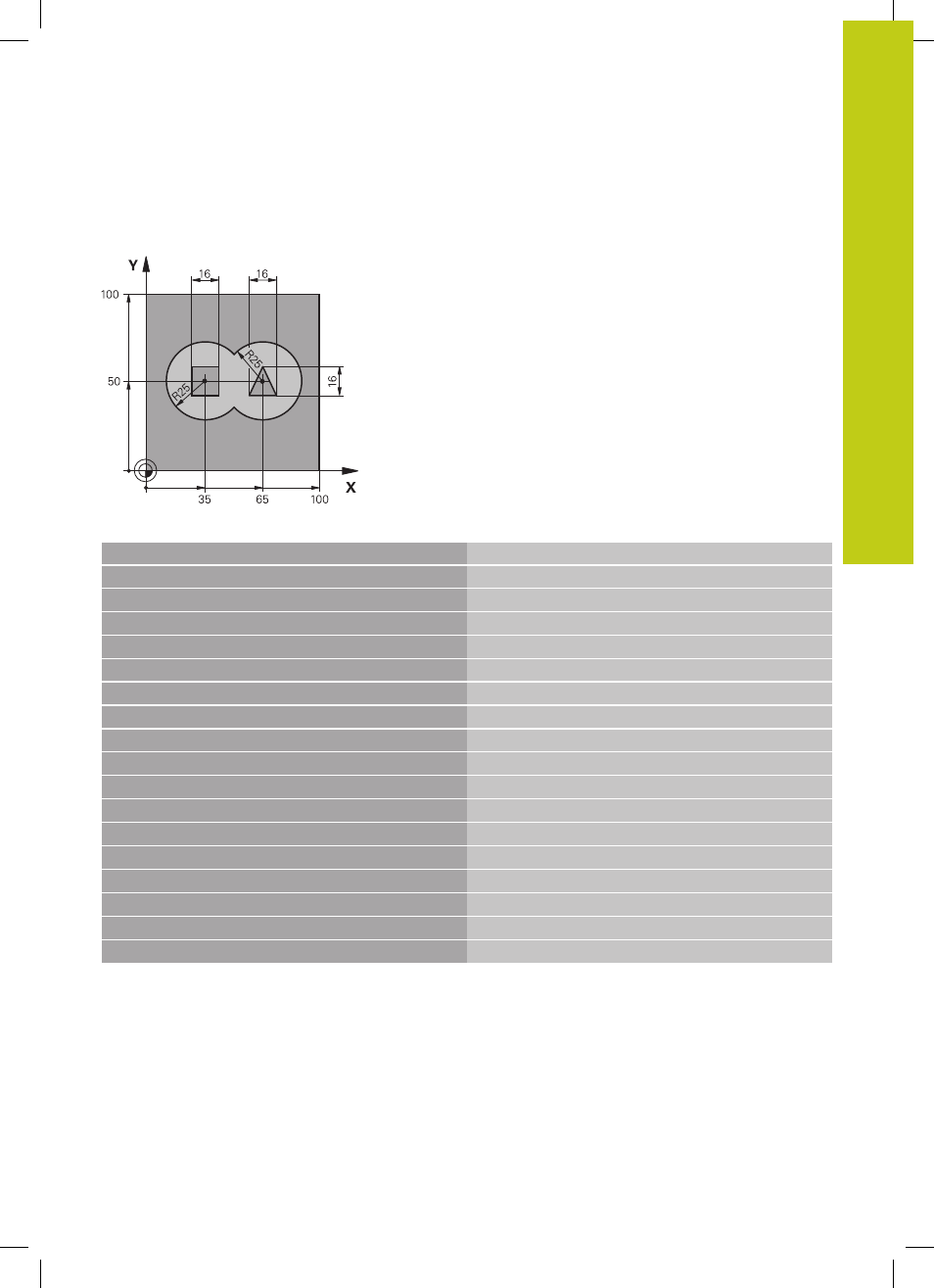

Exemple : Ebauche et finition de contours
superposés avec formule de contour
0 BEGIN PGM CONTOUR MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
Définition de la pièce brute
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+2.5
Définition d'outil, fraise d'ébauche
4 TOOL DEF 2 L+0 R+3 Définition d'outil, fraise de finition
5 TOOL CALL 1 Z S2500 Appel d'outil, fraise d'ébauche
6 L Z+250 R0 FMAX
Dégager l'outil
7 SEL CONTOUR “MODEL“
Définir le programme de définition du contour
8 CYCL DEF 20 DONNÉES CONTOUR
Définir les paramètres généraux pour l’usinage
Q1=-20 ;PROFONDEUR DE FRAISAGE
Q2=1 ;FACTEUR DE RECOUVREMENT
Q3=+0.5 ;SURÉP. LATÉRALE
Q4=+0.5 ;SURÉP. DE PROFONDEUR
Q5=+0 ;COORD. SURFACE PIÈCE
Q6=2 ;DISTANCE D'APPROCHE
Q7=+100 ;HAUTEUR DE SÉCURITÉ
Q8=0.1 ;RAYON D'ARRONDI
Q9=-1 ;SENS DE ROTATION
