Cycles d'usinage : taraudage / fraisage de filets
4.10 FRAISAGE DE FILET
(cycle 267, DIN/ISO : G267)
4
132
TNC 640 | Manuel d'utilisation Programmation des cycles | 4/2015

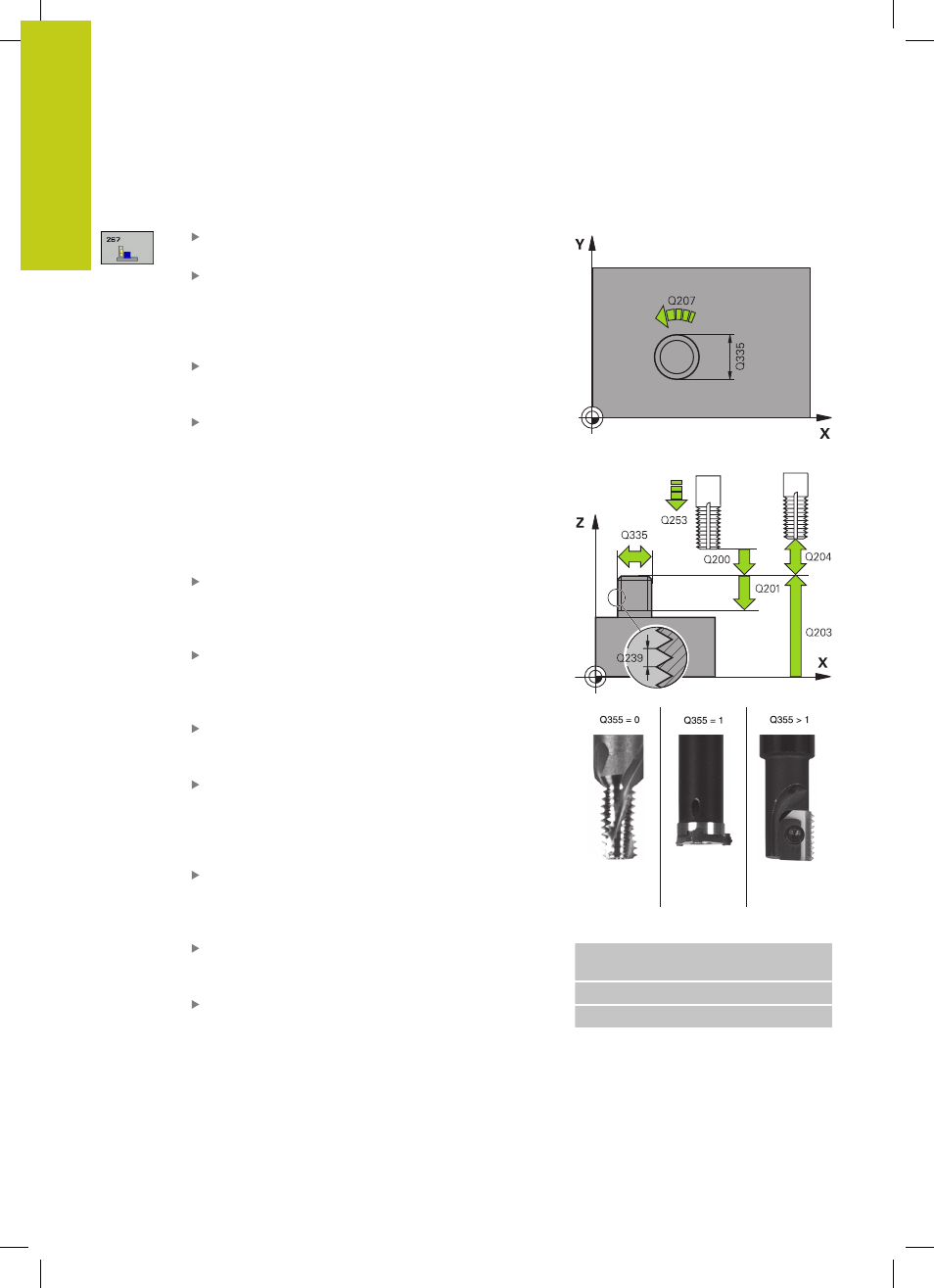

Paramètres du cycle
Diamètre nominal Q335 : diamètre nominal du filet.
Plage d’introduction 0 à 99999,9999
Pas de vis Q239 : pas du filet Le signe détermine le
sens du filet :
+ = filet à droite
- = filet à gauche
Plage d’introduction -99,9999 à 99,9999
Profondeur de filetage Q201 (en incrémental) :
distance entre la surface de la pièce et la fin du filet.
Plage d’introduction -99999,9999 à 99999,9999
Filets par pas Q355 : Nombre de pas selon lequel
l'outil est décalé :
0 = une trajectoire hélicoïdale à la profondeur du
filetage
1 = trajectoire hélicoïdale continue sur toute la
longueur du filet
>1 = plusieurs trajectoires hélicoïdales avec
approche et sortie, entre deux la TNC décale l'outil
de Q355 fois le pas. Plage d'introduction 0 à 99999
Avance de pré-positionnement Q253 : vitesse de
déplacement de l'outil lors de la plongée dans la
pièce ou lors du dégagement, en mm/min. Plage
d’introduction 0 à 99999,9999 ou
FMAX, FAUTO
Type de fraisage Q351 : type de fraisage avec M3
+1 = fraisage en avalant
–1 = fraisage en opposition (si vous indiquez la
valeur 0, l'usinage se fera en avalant)
Distance d'approche Q200 (en incrémental) :
distance entre la pointe de l'outil et la surface de la
pièce. Plage d’introduction 0 à 99999,9999
Profondeur du chanfrein frontal Q358 (en
incrémental) : distance entre la surface de la
pièce et la pointe de l'outil lors de l'usinage d'un
chanfrein frontal. Plage d’introduction -99999,9999 à
99999,9999
Décalage Chanfrein frontal Q359 (en incrémental) :
distance dont la TNC décale le centre d'outil à
partir du centre du trou. Plage d’introduction 0 à
99999,9999
Coord. surface pièce Q203 (en absolu) :
coordonnée de la surface de la pièce. Plage
d’introduction -99999,9999 à 99999,9999
Saut de bride Q204 (en incrémental) : coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (élément de serrage). Plage
d’introduction 0 à 99999,9999
Séquences CN
25 CYCL DEF 267 FILET.EXT. SUR
TENON
Q335=10
;DIAMÈTRE NOMINAL
Q239=+1.5 ;PAS
