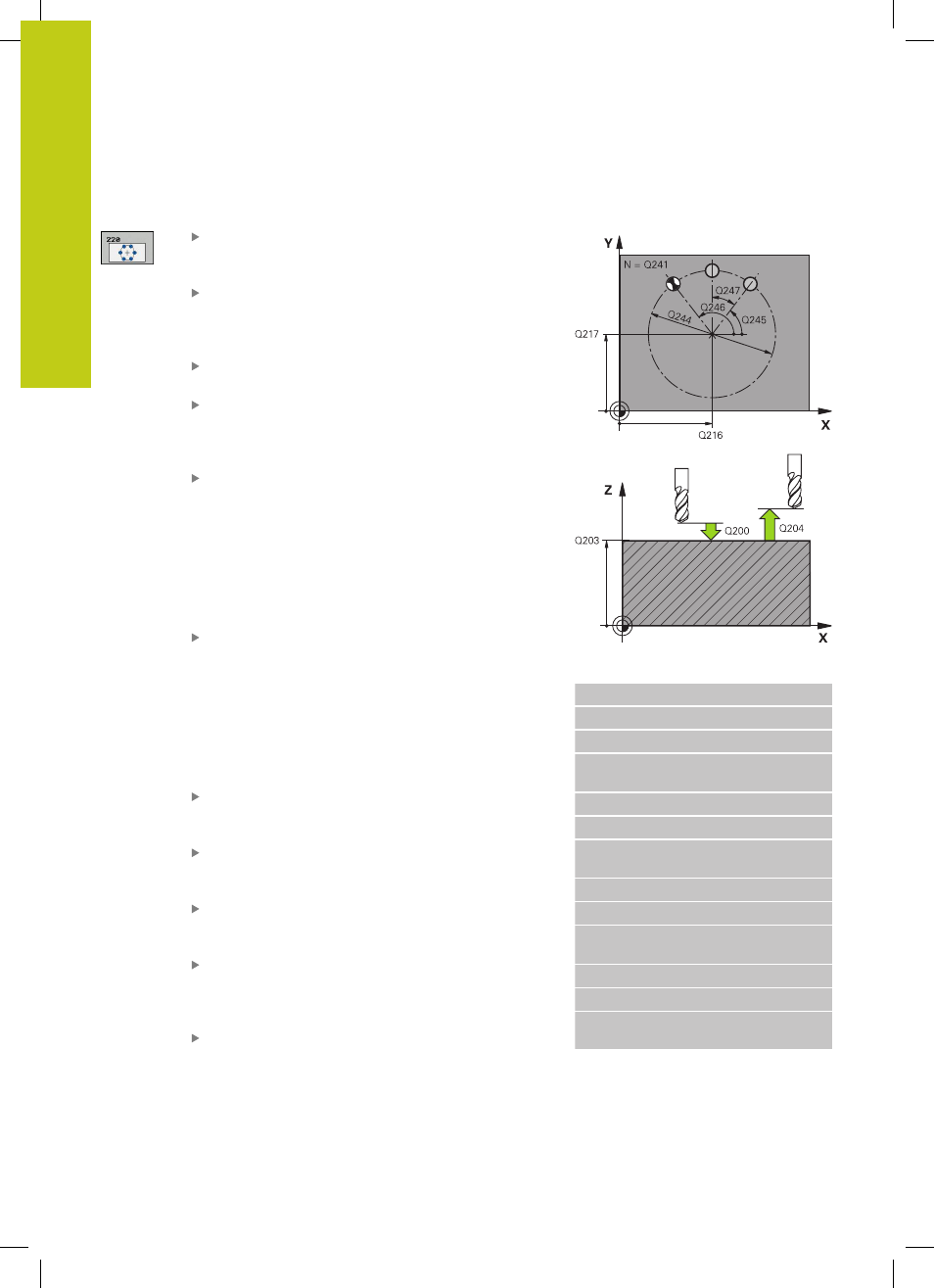

6.2 MOTIF DE POINTS SUR UN CERCLE (cycle 220, DIN/ISO : G220)
6
178
TNC 640 | Manuel d'utilisation Programmation des cycles | 4/2015
Paramètres du cycle
Centre 1er axe Q216 (en absolu) : centre du cercle
primitif dans l'axe principal du plan d'usinage. Plage
d’introduction -99999,9999 à 99999,9999
Centre 2ème axe Q217 (en absolu) : centre
du cercle primitif dans l'axe secondaire du plan
d'usinage. Plage d’introduction -99999,9999 à
99999,9999
Diamètre cercle primitif Q244 : diamètre du cercle
primitif. Plage d'introduction 0 à 99999,9999
Angle initial Q245 (en absolu) : angle compris entre
l'axe principal du plan d'usinage et le point initial
du premier usinage sur le cercle primitif. Plage
d'introduction -360,000 à 360,000
Angle final Q246 (en absolu) : angle compris entre
l'axe principal du plan d'usinage et le point initial
du dernier usinage sur le cercle primitif (n'est pas
valable pour les cercles entiers). Introduire l'angle
final différent de l'angle initial. Si l'angle final est
supérieur à l'angle initial, l'usinage est exécuté dans
le sens anti-horaire ; dans le cas contraire, il est
exécuté dans le sens horaire. Plage d'introduction
-360,000 à 360,000
Incrément angulaire Q247 (en incrémental) :
angle entre deux opérations d'usinage sur le cercle
primitif. Si l'incrément angulaire est égal à 0, la TNC
le calcule à partir de l'angle initial, de l'angle final et
du nombre d'opérations d'usinage. Si un incrément
angulaire a été programmé, la TNC ne prend pas
en compte l'angle final. Le signe de l'incrément
angulaire détermine le sens de l'usinage (– = sens
horaire). Plage d'introduction -360,000 à 360,000
Nombre d'usinages Q241 : nombre d'opérations
d'usinage sur le cercle primitif. Plage d'introduction
1 à 99999
Distance d'approche Q200 (en incrémental) :
distance entre la pointe de l'outil et la surface de la
pièce. Plage d’introduction 0 à 99999,9999
Coord. surface pièce Q203 (en absolu) :
coordonnée de la surface de la pièce. Plage
d’introduction -99999,9999 à 99999,9999
Saut de bride Q204 (en incrémental) : coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (élément de serrage). Plage
d’introduction 0 à 99999,9999
Déplacement à la hauteur de sécurité Q301 :
définir le type de déplacement de l'outil entre les
opérations d'usinage :
0 : positionnement à la distance d'approche
Séquences CN
53 CYCL DEF 220 CERCLE DE TROUS
Q216=+50 ;CENTRE 1ER AXE
Q217=+50 ;CENTRE 2ÈME AXE
Q244=80 ;DIAMÈTRE CERCLE
PRIMITIF
Q245=+0 ;ANGLE INITIAL
Q246=+360 ;ANGLE FINAL
Q247=+0 ;INCRÉMENT
ANGULAIRE
Q241=8 ;NOMBRE D'USINAGES
Q200=2 ;DISTANCE D'APPROCHE
Q203=+30 ;COORD. SURFACE
PIÈCE
Q204=50 ;SAUT DE BRIDE
Q301=1 ;DÉPLAC. HAUT. SÉCU.
Q365=0 ;TYPE DE
DÉPLACEMENT
