FRAISAGE TRANSVERSAL (cycle 232, DIN/ISO : G232) 11.9
11
TNC 640 | Manuel d'utilisation Programmation des cycles | 4/2015
307

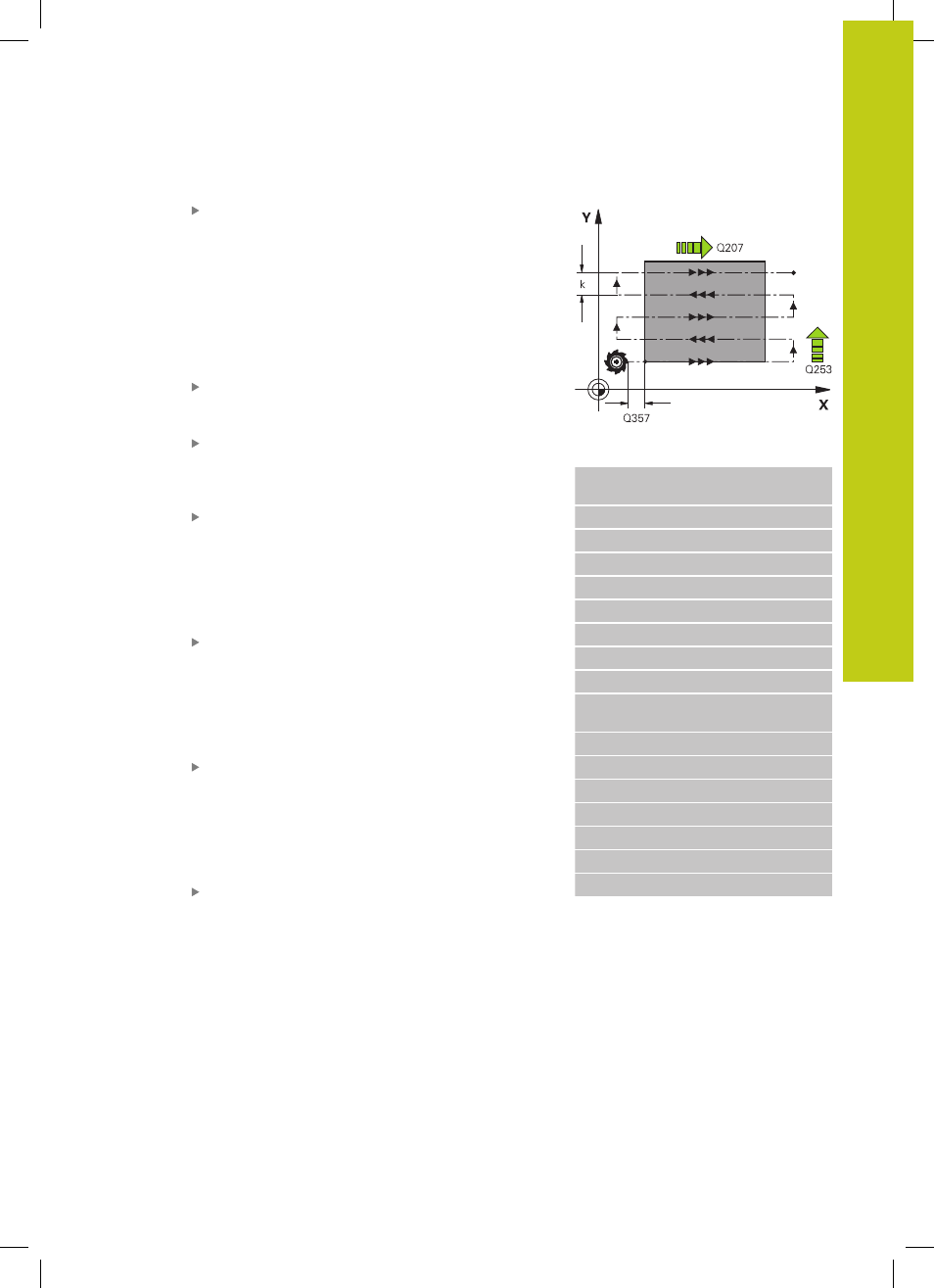

Facteur de recouvrement max. Q370 : passe
latérale
maximale k. La TNC calcule la passe
latérale réelle en fonction du 2ème côté (Q219)
et du rayon d'outil de manière ce que l'usinage
soit toujours exécuté avec une passe latérale
constante. Si vous avez introduit un rayon R2
dans le tableau d'outils (rayon de plaquette, p. ex.,
avec l'utilisation d'une fraise à surfacer), la TNC
diminue en conséquence la passe latérale. Plage
d'introduction 0,1 à 1,9999
Avance de fraisage Q207 : vitesse de déplacement
de l'outil lors du fraisage, en mm/min. Plage
d’introduction 0 à 99999,999 ou
FAUTO, FU, FZ
Avance de finition Q385 : vitesse de déplacement
de l'outil lors du fraisage de la dernière passe, en
mm/min. Plage d'introduction 0 à 99999,9999, ou
FAUTO, FU, FZ
Avance de pré-positionnement Q253 : vitesse
de déplacement de l'outil pour accoster la position
initiale et passer à la ligne suivante, en mm/min ;
si l'outil évolue transversalement dans la matière
(Q389=1), son déplacement est assuré selon
l'avance de fraisage Q207. Plage d’introduction 0 à
99999,9999 ou
FMAX, FAUTO
Distance d'approche Q200 (en incrémental) :
distance entre la pointe de l'outil et la position
initiale dans l'axe d'outil. Si vous fraisez en utilisant
la stratégie d'usinage Q389=2, la TNC se déplace à
la distance d'approche au dessus de la profondeur
pour aborder le point initial de la ligne suivante.
Plage d'introduction 0 à 99999,9999
Distance d'approche latérale Q357 (en
incrémental) : distance latérale entre l'outil et la
pièce lorsque l'outil aborde la première profondeur
de passe et distance à laquelle l'outil effectue la
passe latérale dans le cas des stratégies d'usinage
Q389=0 et Q389=2. Plage d’introduction 0 à
99999,9999
Saut de bride Q204 (en incrémental) : coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (élément de serrage). Plage de
saisie de 0 à 99999,9999, sinon
PREDEF
Séquences CN
71 CYCL DEF 232 FRAISAGE
TRANSVERSAL
Q389=2
;STRATÉGIE
Q225=+10 ;PT INITIAL 1ER AXE
Q226=+12 ;PT INITIAL 2ÈME AXE
Q227=+2.5 ;PT INITIAL 3ÈME AXE
Q386=-3 ;PT FINAL 3ÈME AXE
Q218=150 ;1ER CÔTÉ
Q219=75 ;2ÈME CÔTÉ
Q202=2 ;PROF. PASSE MAX.
Q369=0.5 ;SURÉP. DE
PROFONDEUR
Q370=1 ;RECOUVREMENT MAX.
Q207=500 ;AVANCE FRAISAGE
Q385=800 ;AVANCE FINITION
Q253=2000 ;AVANCE PRÉ-POS.
Q200=2 ;DISTANCE D'APPROCHE
Q357=2 ;DIST. APPR. LATÉRALE
Q204=2 ;SAUT DE BRIDE
