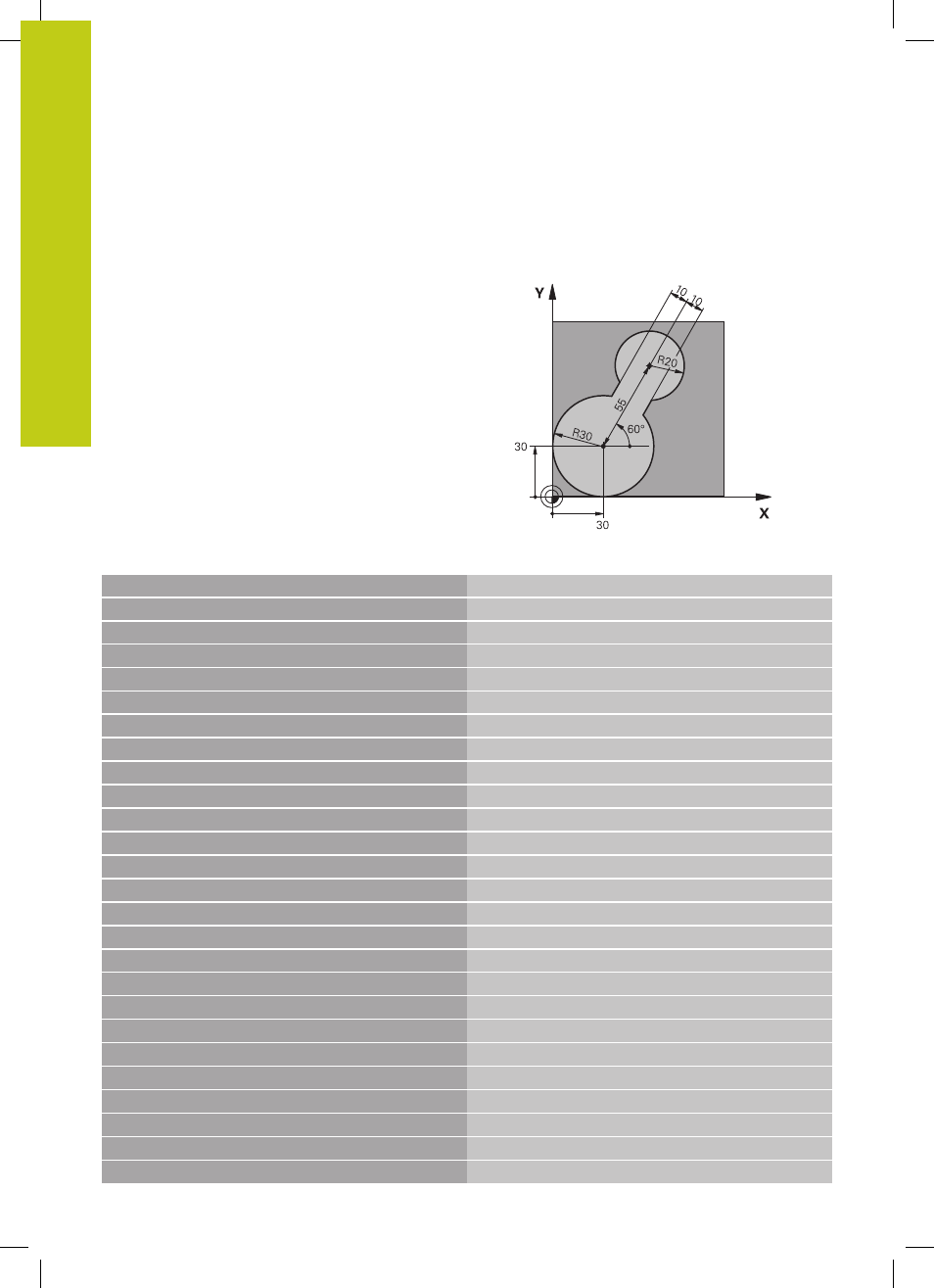

Exemple: Evidement et semi-finition d'une poche
0 BEGIN PGM C20 MM
1 BLK FORM 0.1 Z X-10 Y-10 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
Définition de la pièce brute
3 TOOL CALL 1 Z S2500 Appel de l’outil pour le pré-évidement, diamètre 30
4 L Z+250 R0 FMAX Dégager l'outil
5 CYCL DEF 14.0 CONTOUR Définir le sous-programme de contour
6 CYCL DEF 14.1 LABEL CONTOUR 1
7 CYCL DEF 20 DONNÉES CONTOUR
Définir les paramètres généraux pour l’usinage
Q1=-20 ;PROFONDEUR DE FRAISAGE
Q2=1 ;FACTEUR DE RECOUVREMENT
Q3=+0 ;SURÉP. LATÉRALE
Q4=+0 ;SURÉP. DE PROFONDEUR
Q5=+0 ;COORD. SURFACE PIÈCE
Q6=2 ;DISTANCE D'APPROCHE
Q7=+100 ;HAUTEUR DE SÉCURITÉ
Q8=0.1 ;RAYON D'ARRONDI
Q9=-1 ;SENS DE ROTATION
8 CYCL DEF 22 ÉVIDEMENT
Définition du cycle de pré-évidement
Q10=5 ;PROFONDEUR DE PASSE
Q11=100 ;AVANCE PLONGÉE PROF.
Q12=350 ;AVANCE ÉVIDEMENT
Q18=0 ;OUTIL PRÉ-ÉVIDEMENT
Q19=150 ;AVANCE PENDULAIRE
Q208=30000 ;AVANCE RETRAIT
9 CYCL CALL M3 Appel du cycle pour le pré-évidement
10 L Z+250 R0 FMAX M6 Changement d'outil
