TENON CIRCULAIRE
(cycle 257, DIN/ISO : G257)
5.7
5
TNC 640 | Manuel d'utilisation Programmation des cycles | 4/2015
163

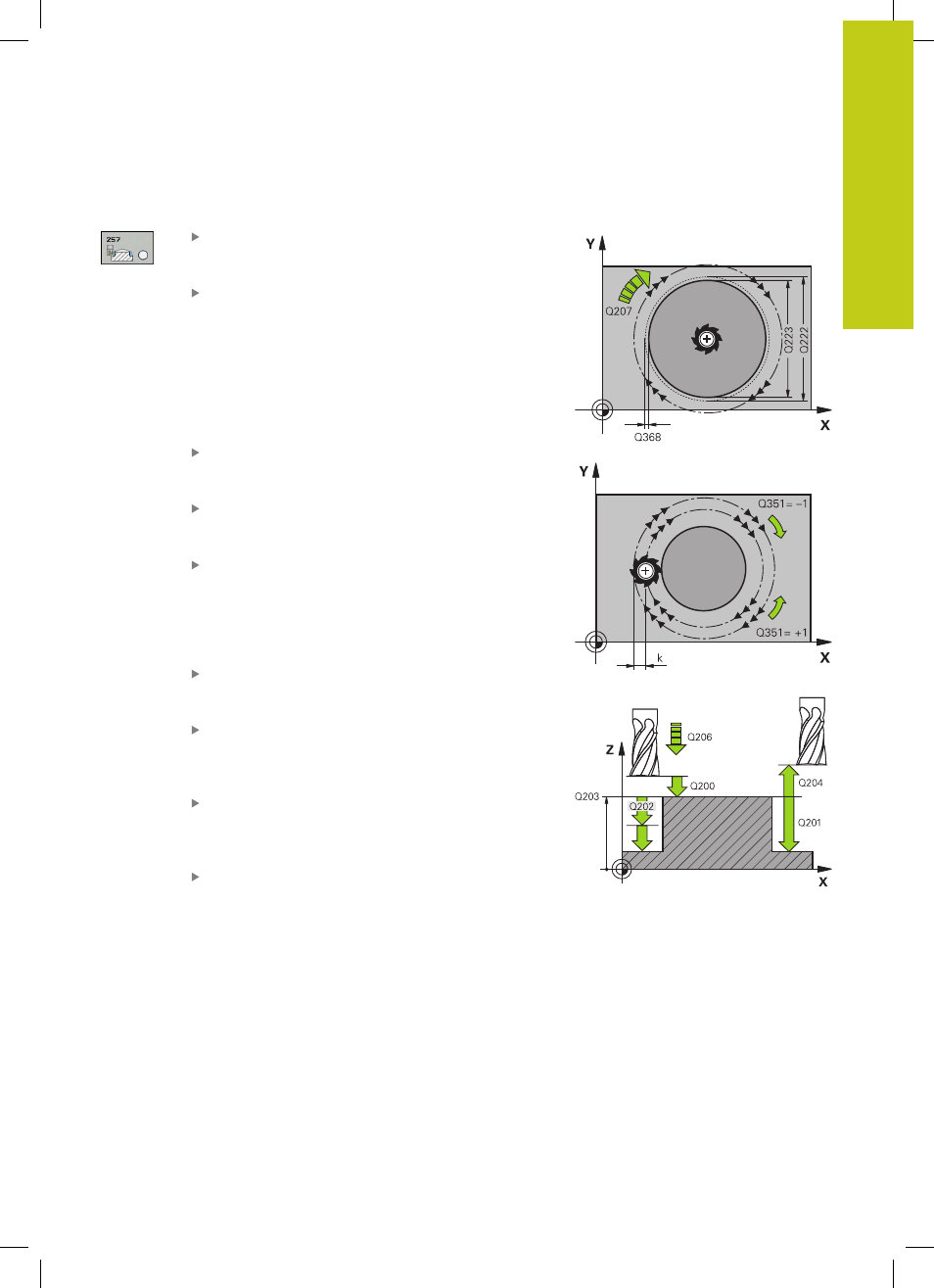

Paramètres du cycle
Diamètre pièce finie Q223 : introduire le diamètre
du tenon terminé. Plage d’introduction 0 à
99999,9999
Diamètre pièce brute Q222 : diamètre de la
pièce brute. Introduire un diamètre de pièce brute
supérieur au diamètre de la pièce finie La TNC
exécute plusieurs passes latérales si la différence
entre le diamètre de la pièce brute et celui de
la pièce finie est supérieure à la passe latérale
autorisée (rayon d'outil x facteur de recouvrement
Q370). La TNC calcule toujours une passe latérale
constante. Plage d’introduction 0 à 99999,9999
Surépaisseur finition latérale Q368 (en
incrémental) : surépaisseur de finition dans le plan
d'usinage. Plage d’introduction 0 à 99999,9999
Avance de fraisage Q207 : vitesse de déplacement
de l'outil lors du fraisage, en mm/min. Plage
d’introduction 0 à 99999,999 ou
FAUTO, FU, FZ
Type de fraisage Q351 : type de fraisage pour M3 :
+1 = fraisage en avalant
–1 = fraisage en opposition
PREDEF: la TNC utilise la valeur issue de la
séquence GLOBAL DEF (si vous indiquez la
valeur 0, l'usinage se fera en avalant)
Profondeur Q201 (en incrémental) : distance entre
la surface de la pièce et la base du tenon. Plage
d’introduction -99999,9999 à 99999,9999
Profondeur de passe Q202 (en incrémental) :
distance parcourue par l'outil en une passe.
Introduire une valeur supérieure à 0. Plage
d’introduction 0 à 99999,9999
Avance plongée en profondeur Q206 : vitesse de
déplacement de l'outil lors de son positionnement à
la profondeur, en mm/min. Plage d'introduction 0 à
99999,999 ou
FMAX, FAUTO, FU, FZ
Distance d'approche Q200 (en incrémental) :
distance entre la pointe de l'outil et la surface de
la pièce. Plage de saisie de 0 à 99999,9999, sinon
PREDEF
