Cycles palpeurs : initialisation automatique des points d'origine
15.12 POINT DE REFERENCE CENTRE DE 4 TROUS (cycle 418 DIN/ISO :
G418)
15
516
TNC 640 | Manuel d'utilisation Programmation des cycles | 4/2015

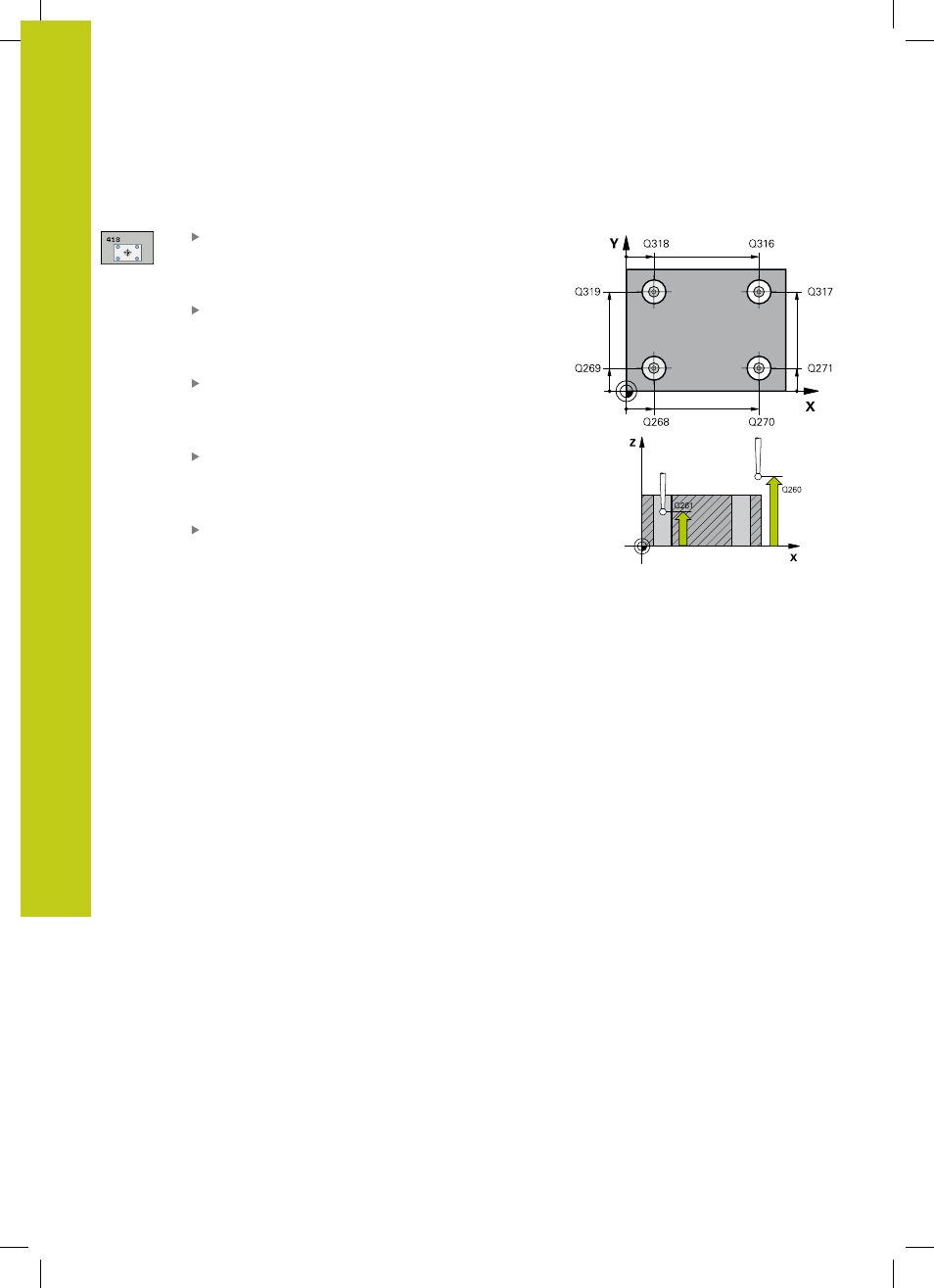

Paramètres du cycle
1er trou : centre sur 1er axe Q268 (en absolu) :
centre du 1er trou dans l'axe principal du plan
d'usinage. Plage d’introduction -99999,9999 à
99999,9999
1er trou : centre sur 2ème axe Q269 (en absolu) :
centre du 1er trou dans l'axe secondaire du plan
d'usinage. Plage d’introduction -99999,9999 à
99999,9999
2ème trou : centre sur 1er axe Q270 (en absolu) :
centre du 2ème trou dans l'axe principal du plan
d'usinage. Plage d’introduction -99999,9999 à
99999,9999
2ème trou : centre sur 2ème axe Q271 (en
absolu) : centre du 2ème trou dans l'axe secondaire
du plan d'usinage. Plage d’introduction -99999,9999
à 99999,9999
3ème centre sur 1er axe Q316 (en absolu) :
centre du troisième trou dans l'axe principal du
plan d'usinage. Plage d’introduction -99999,9999 à
99999,9999
