Cycles d'usinage : corps d'un cylindre
8.6 Exemples de programmation
8
234
TNC 640 | Manuel d'utilisation Programmation des cycles | 4/2015
8.6 Exemples de programmation

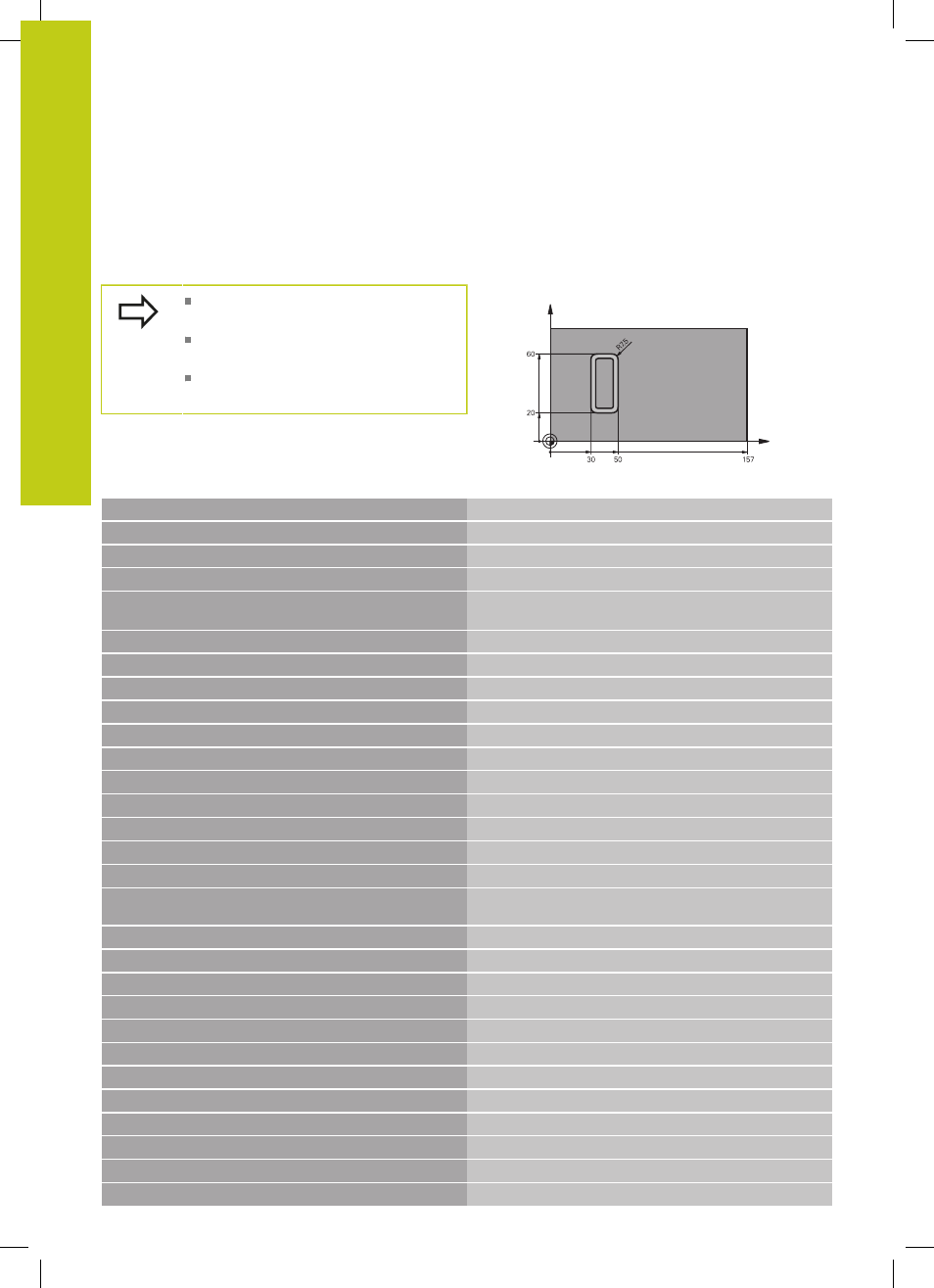

Exemple : corps d'un cylindre avec le cycle 27
Machine équipée d'une tête B et d'une
table C
Cylindre fixé au centre du plateau
circulaire.
Le point d'origine est situé au centre du
plateau circulaire
Y (Z)
X (C)
0 BEGIN PGM C27 MM
1 TOOL CALL 1 Z S2000
Appel de l'outil, diamètre 7
2 L Z+250 R0 FMAX
Dégager l'outil
3 L X+50 Y0 R0 FMAX
Pré-positionner l'outil au centre du plateau circulaire
4 PLANE SPATIAL SPA+0 SPB+90 SPC+0 TURN MBMAX
FMAX
Inclinaison
5 CYCL DEF 14.0 CONTOUR Définir le sous-programme de contour
6 CYCL DEF 14.1 LABEL CONTOUR 1
7 CYCL DEF 27 CORPS DU CYLINDRE
Définir les paramètres d'usinage
Q1=-7 ;PROFONDEUR DE FRAISAGE
Q3=+0 ;SURÉP. LATÉRALE
Q6=2 ;DISTANCE D'APPROCHE
Q10=4 ;PROFONDEUR DE PASSE
Q11=100 ;AVANCE PLONGÉE PROF.
Q12=250 ;AVANCE FRAISAGE
Q16=25 ;RAYON
Q17=1 ;UNITÉ DE MESURE
8 L C+0 R0 FMAX M13 M99 Pré-positionner le plateau circulaire, marche broche, appel
du cycle
9 L Z+250 R0 FMAX Dégager l'outil
10 PLANE RESET TURN FMAX
Annuler l'inclinaison, annuler la fonction PLANE
11 M2
Fin du programme
12 LBL 1 Sous-programme de contour
13 L X+40 Y+20 RL Données dans l’axe rotatif en mm (Q17=1)
14 L X+50
15 RND R7.5
16 L Y+60
17 RND R7.5
18 L IX-20
19 RND R7.5
20 L Y+20
