Travailler avec les cycles d'usinage 2.1
2
TNC 640 | Manuel d'utilisation Programmation des cycles | 4/2015
53

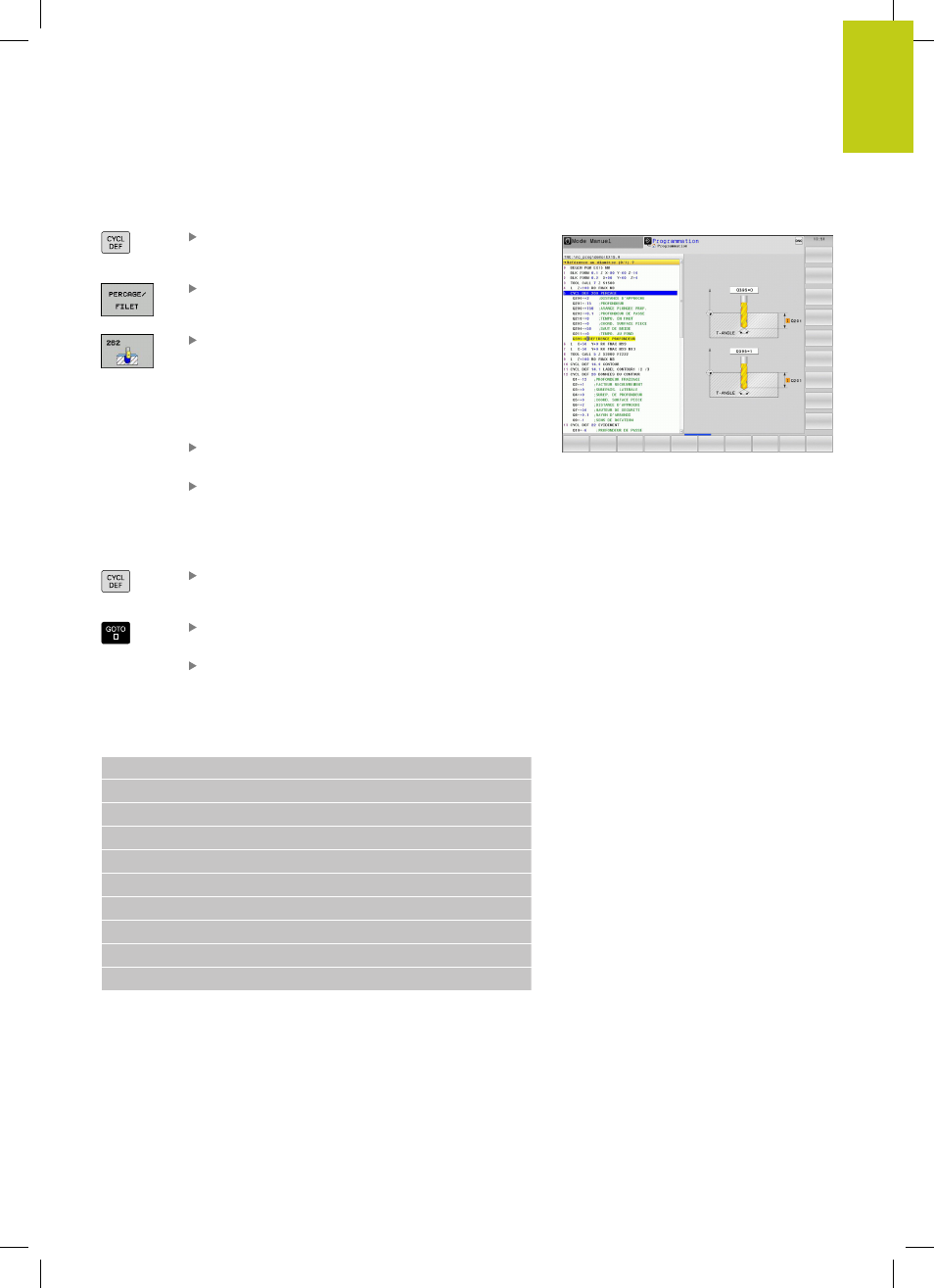

Définir le cycle avec les softkeys
La barre de softkeys affiche les différents groupes
de cycles
Sélectionner le groupe de cycles, p. ex., cycles de
perçage
Sélectionner par exemple le cycle FRAISAGE DE
FILETS. La TNC ouvre une boîte de dialogue dans
laquelle il faut renseigner toutes les données
requises et affiche en même temps, dans la moitié
droite de l'écran, un graphique dans lequel le
paramètre à renseigner est mis en évidence.
Introduisez tous les paramètres réclamés par la
TNC et validez chaque saisie avec la touche
ENT.
La TNC ferme le dialogue lorsque vous avez
introduit toutes les données requises
Définir le cycle avec la fonction GOTO
La barre de softkeys affiche les différents groupes
de cycles
La TNC ouvre la fenêtre de sélection smartSelect
contenant la liste de cycles
Sélectionnez le cycle souhaité avec les touches
fléchées ou la souris. La TNC ouvre alors la
boîte de dialogue du cycle, comme décrit
précédemment.
Exemple de séquences CN
7 CYCL DEF 200 PERCAGE
Q200=2 ;DISTANCE D'APPROCHE
Q201=3 ;PROFONDEUR
Q206=150 ;AVANCE PLONGEE PROF.
Q202=5 ;PROFONDEUR DE PASSE
Q210=0 ;TEMPO. EN HAUT
Q203=+0 ;COORD. SURFACE PIECE
Q204=50 ;SAUT DE BRIDE
Q211=0.25 ;TEMPO. AU FOND
Q395=0 ;REFERENCE PROFONDEUR
