POINT DE REFERENCE DANS L'AXE DU PALPEUR (cycle 417 DIN/
ISO : G417)
15.11
15
TNC 640 | Manuel d'utilisation Programmation des cycles | 4/2015
513

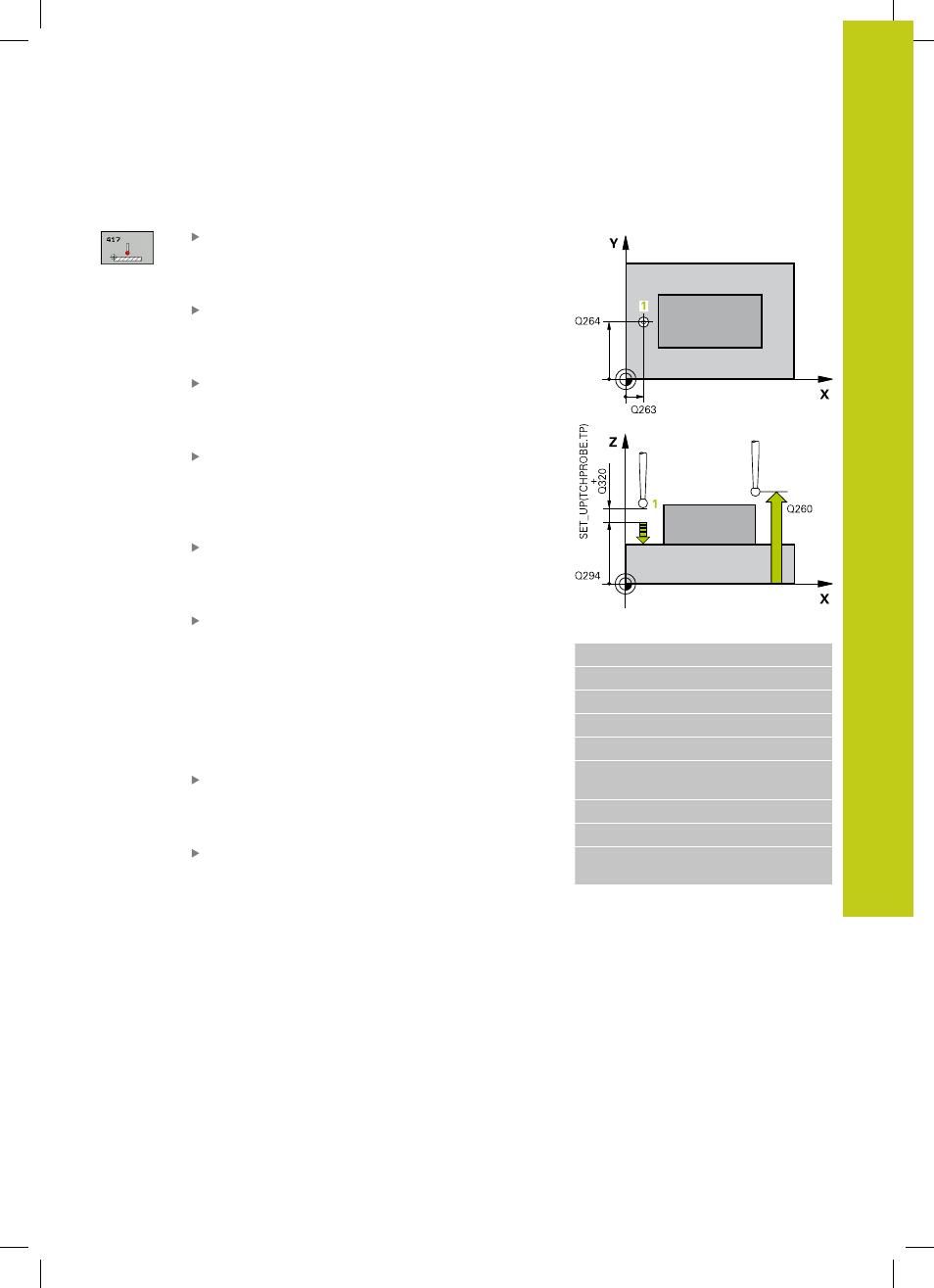

Paramètres du cycle
1er point mesure sur 1er axe Q263 (en absolu) :
coordonnée du 1er point de palpage dans l'axe
principal du plan d'usinage. Plage d’introduction
-99999,9999 à 99999,9999
1er point mesure sur 2ème axe Q264 (en absolu) :
coordonnée du 1er point de palpage dans l'axe
secondaire du plan d'usinage. Plage d’introduction
-99999,9999 à 99999,9999
1er point mesure sur 3ème axe Q294 (en absolu) :
coordonnée du premier point de palpage dans l'axe
du palpeur. Plage d’introduction -99999,9999 à
99999,9999
Distance d'approche Q320 (en incrémental) :
distance supplémentaire entre le point de mesure
et la bille du palpeur. Q320 est additionné à
SET_UP (tableau palpeurs). Plage d’introduction 0 à
99999,9999
Hauteur de sécurité Q260 (en absolu) : coordonnée
dans l'axe du palpeur excluant toute collision entre
le palpeur et la pièce (élément de serrage). Plage
d’introduction -99999,9999 à 99999,9999
Numéro dans tableau Q305 : indiquer le numéro
de la ligne du tableau de points zéro/tableau preset
à laquelle la TNC doit mémoriser la coordonnée. Si
Q303=1 : si vous entrez Q305=0, la TNC modifie
automatiquement l'affichage de manière à ce que
le nouveau point d'origine se trouve sur la surface
palpée. Si Q303=0 : si vous entrez Q305=0, la TNC
décrit la ligne 0 du tableau de points zéro. Plage de
programmation : 0 à 99999
Nouveau pt de réf. Q333 (en absolu) : coordonnée
à laquelle la TNC doit initialiser le point d'origine.
Valeur par défaut = 0. Plage d'introduction
-99999,9999 à 99999,9999
Transfert val. mesure (0,1) Q303 : définir si le
point d'origine calculé doit être mémorisé dans le
tableau de points zéro ou dans le tableau Preset :
-1 : ne pas utiliser ! Est inscrite par la TNC lorsque
d'anciens programmes sont importés (voir
"Caractéristiques communes à tous les cycles
palpeurs pour l'initialisation du point de référence",
page 472)
0 : inscrire le point d'origine calculé dans le tableau
de points zéro actif. Le systèmes de coordonnées
de la pièce sert de système de référence
1 : inscrire le point d'origine calculé dans le tableau
Preset. Le système de référence est le système de
coordonnées machine (système REF)
Séquences CN
5 TCH PROBE 417 PT RÉF. AXE PALP.
Q263=+25 ;1ER POINT 1ER AXE
Q264=+25 ;1ER POINT 2ÈME AXE
Q294=+25 ;1ER. POINT 3ÈME AXE
Q320=0 ;DISTANCE D'APPROCHE
Q260=+50 ;HAUTEUR DE
SÉCURITÉ
Q305=0 ;N° DANS TABLEAU
Q333=+0 ;POINT DE RÉFÉRENCE
Q303=+1 ;TRANSFERT VAL.
MESURE
