7.6 EVIDEMENT (cycle 22, DIN/
ISO : G122)
Mode opératoire du cycle
Définissez les données technologiques pour l'évidement dans le
cycle 22 EVIDEMENT.
Avant d'appeler le cycle 22, vous devez d'abord programmer
d'autres cycles :
Cycle 14 CONTOUR ou SEL CONTOUR
Cycle 20 DONNEES DE CONTOUR
Au besoin, le cycle 21 PRE-PERÇAGE
Mode opératoire du cycle

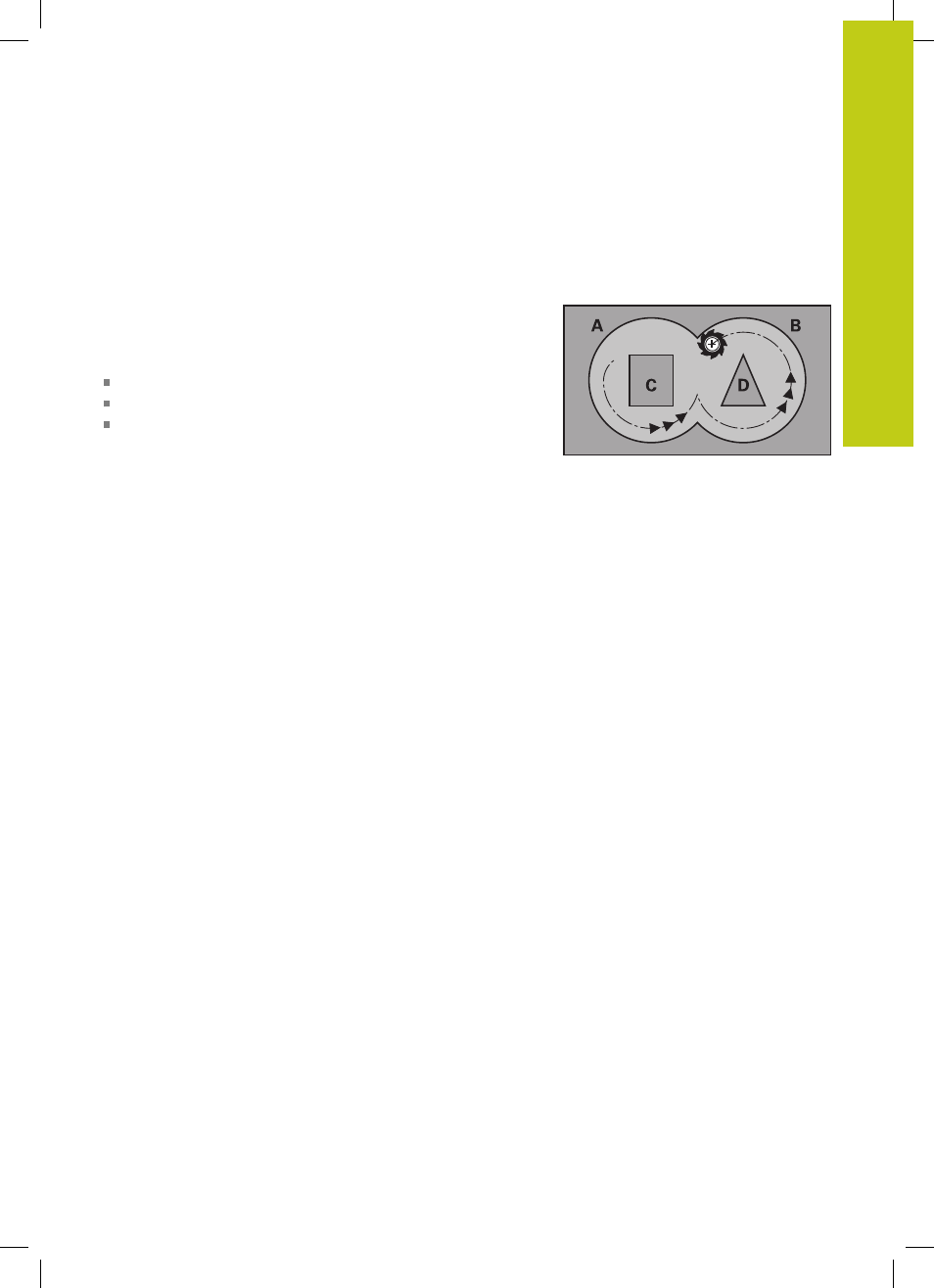

1 La TNC positionne l'outil au-dessus du point de plongée. La
surépaisseur latérale de finition est alors prise en compte.
2 Lors de la première profondeur de passe, l'outil fraise le contour
de l'intérieur vers l'extérieur, selon l'avance de fraisage Q12.
3 L'outil fraise les contours de l'îlot (ici : C/D) avec une approche
du contour de la poche (ici : A/B).
4 A l'étape suivante, la TNC déplace l'outil à la profondeur de
passe suivante et répète le processus d'évidement jusqu’à ce
que la profondeur programmée soit atteinte.
5 L'outil retourne ensuite à la hauteur de sécurité dans l'axe
d'outil ou bien à la dernière position programmée avant le
cycle. Dépend du paramètre ConfigDatum, CfgGeoCycle,
posAfterContPocket.
