Exemple de programmation 12.33
12
TNC 640 | Manuel d'utilisation Programmation des cycles | 4/2015
435
12.33 Exemple de programmation

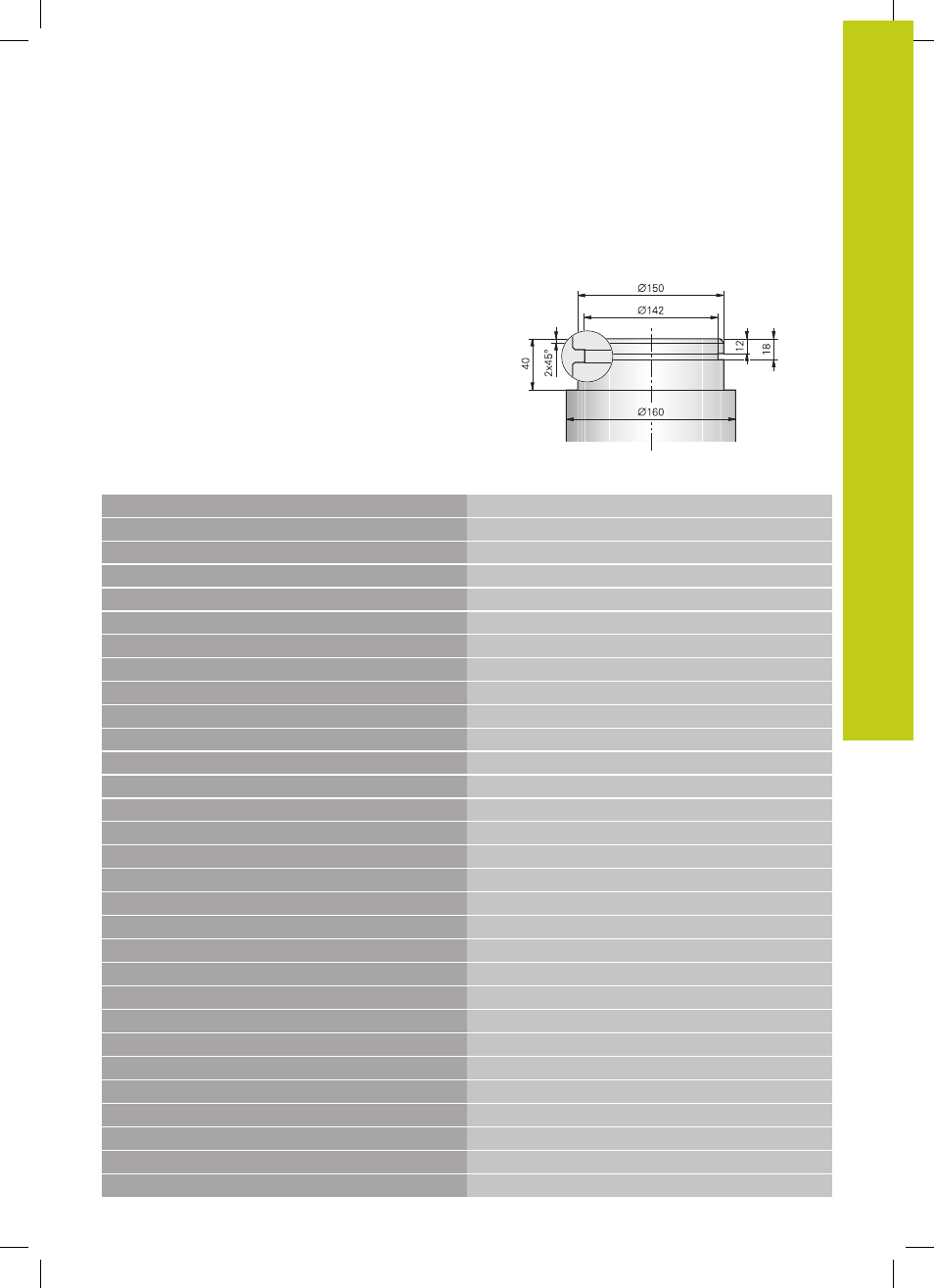

Exemple : épaulement avec gorge
0 BEGIN PGM EPAULEMENT MM
1 BLK FORM 0.1 Y X+0 Y-10 Z-35
Définition de la pièce brute
2 BLK FORM 0.2 X+87 Y+10 Z+2
3 TOOL CALL 12
Appel de l'outil
4 M140 MB MAX
Dégager l'outil
5 FUNCTION MODE TURN
Activer le mode tournage
6 FUNCTION TURNDATA SPIN VCONST:ON VC:150 Vitesse de coupe constante
7 CYCL DEF 800 CONFIGURATION TOURNAGE Définition du cycle de configuration tournage
Q497=+0 ;ANGLE PRECESSION
Q498 = +0 ;INVERSER OUTIL
8 M136 Avance en mm par tour
9 L X+165 Y+0 R0 FMAX Aborder le point initial dans le plan
10 L Z+2 R0 FMAX M304
Distance d'approche, marche broche de tournage
11 CYCL DEF 812 EPAUL. LONG. ETENDU
Définition du cycle Epaulement longitudinal
Q215=+0 ;OPERATIONS D'USINAGE
Q460=+2 ;DISTANCE D'APPROCHE
Q491=+160 ;DEPART CONTOUR DIAMETRE
Q492=+0 ;DEPART CONTOUR Z
Q493+150 ;FIN DE CONTOUR DIAMETRE
Q494=-40 ;FIN DE CONTOUR Z
Q495=+0 ;ANGLE SURFACE PERIPH.
Q501=+1 ;TYPE ELEMENT DEPART
Q502=+2 ;TAILLE ELEMENT DEPART
Q500=+1 ;RAYON COIN CONTOUR
Q496=+0 ;ANGLE FACE TRANSV.
Q503=+1 ;TYPE ELEMENT FINAL
Q504=+2 ;TAILLE ELEMENT FINAL
Q463=+2.5 ;PROF. COUPE MAX.
Q478=+0.25 ;AVANCE EBAUCHE
Q483=+0.4 ;SUREPAISSEUR DIAMETRE
