Cycles d'usinage : corps d'un cylindre
8.3 CORPS D'UN CYLINDRE rainurage (cycle 28, DIN/ISO : G128, option
de logiciel 1)
8
224
TNC 640 | Manuel d'utilisation Programmation des cycles | 4/2015
8.3 CORPS D'UN CYLINDRE rainurage
(cycle 28, DIN/ISO : G128, option de
logiciel 1)
Mode opératoire du cycle

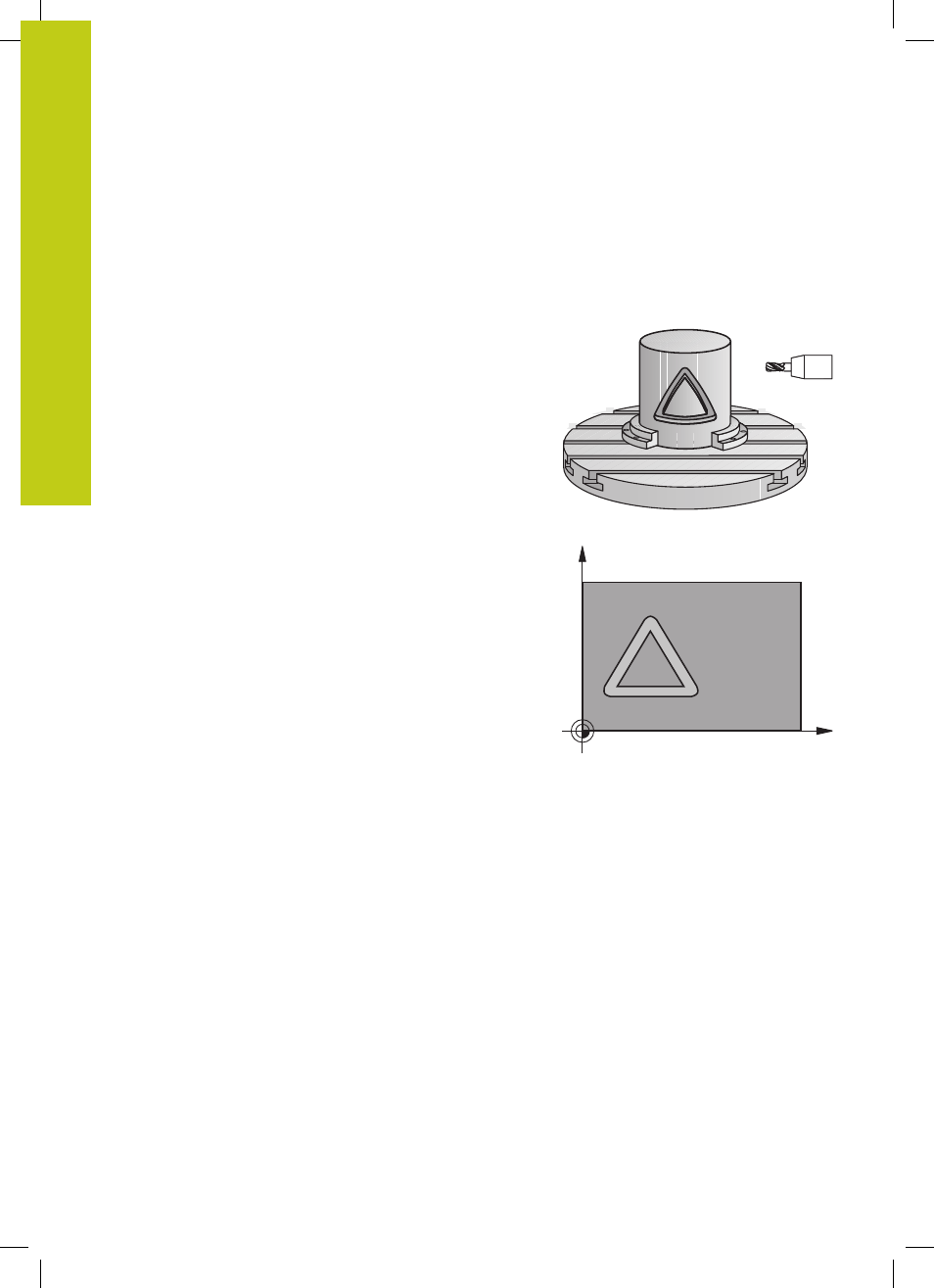

Ce cycle vous permet d'appliquer sur le pourtour d'un cylindre
une rainure de guidage que vous avez définie sur un développé
du cylindre. Contrairement au cycle 27, la TNC met en place l'outil
avec ce cycle de manière à ce que, avec correction de rayon active,
les parois soient presque parallèles entre elles. Vous obtenez des
parois parfaitement parallèles en utilisant un outil dont la taille
correspond exactement à la largeur de la rainure.
Plus l'outil est petit en comparaison avec la largeur de la rainure et
plus l'on constatera de déformations sur les trajectoires circulaires
et les droites obliques. Pour réduire au maximum les déformations
dues à ce procédé d'usinage, vous pouvez définir le paramètre
Q21. Ce paramètre indique la tolérance avec laquelle la TNC usine
une rainure similaire à une rainure qui a déjà été usinée avec un
outil dont le diamètre correspond à la largeur de la rainure.
Programmez la trajectoire centrale du contour en indiquant la
correction de rayon d'outil. Vous définissez si la TNC doit réaliser
la rainure en avalant ou en opposition au moyen de la correction de
rayon d'outil.
1 La TNC positionne l'outil au-dessus du point de plongée.
2 La TNC amène l'outil à la première profondeur d'usinage, en
perpendiculaire. L'approche se fait de manière tangentielle
ou bien en ligne droite avec l'avance de fraisage Q12. Le
comportement d'approche dépend du paramètre ConfigDatum
CfgGeoCycle apprDepCylWall.
3 Dans la première profondeur de passe, l'outil fraise le long de
la paroi de la rainure avec l'avance de fraisage Q12 en tenant
compte de la surépaisseur de finition latérale.
4 A la fin du contour, la TNC décale l'outil sur la paroi opposée de
la rainure et le ramène au point de plongée.
5 Les étapes 2 et 3 sont répétées jusqu'à ce que la profondeur de
fraisage programmée à Q1 soit atteinte.
6 Si vous avez défini la tolérance Q21, la TNC exécute une
retouche afin que les parois de la rainure soient les plus
parallèles possible.
7 L'outil retourne ensuite à la hauteur de sécurité dans l'axe
d'outil ou bien à la dernière position programmée avant le
cycle. Dépend du paramètre ConfigDatum, CfgGeoCycle,
posAfterContPocket.
Y (Z)
X (C)
