Cycles : tournage

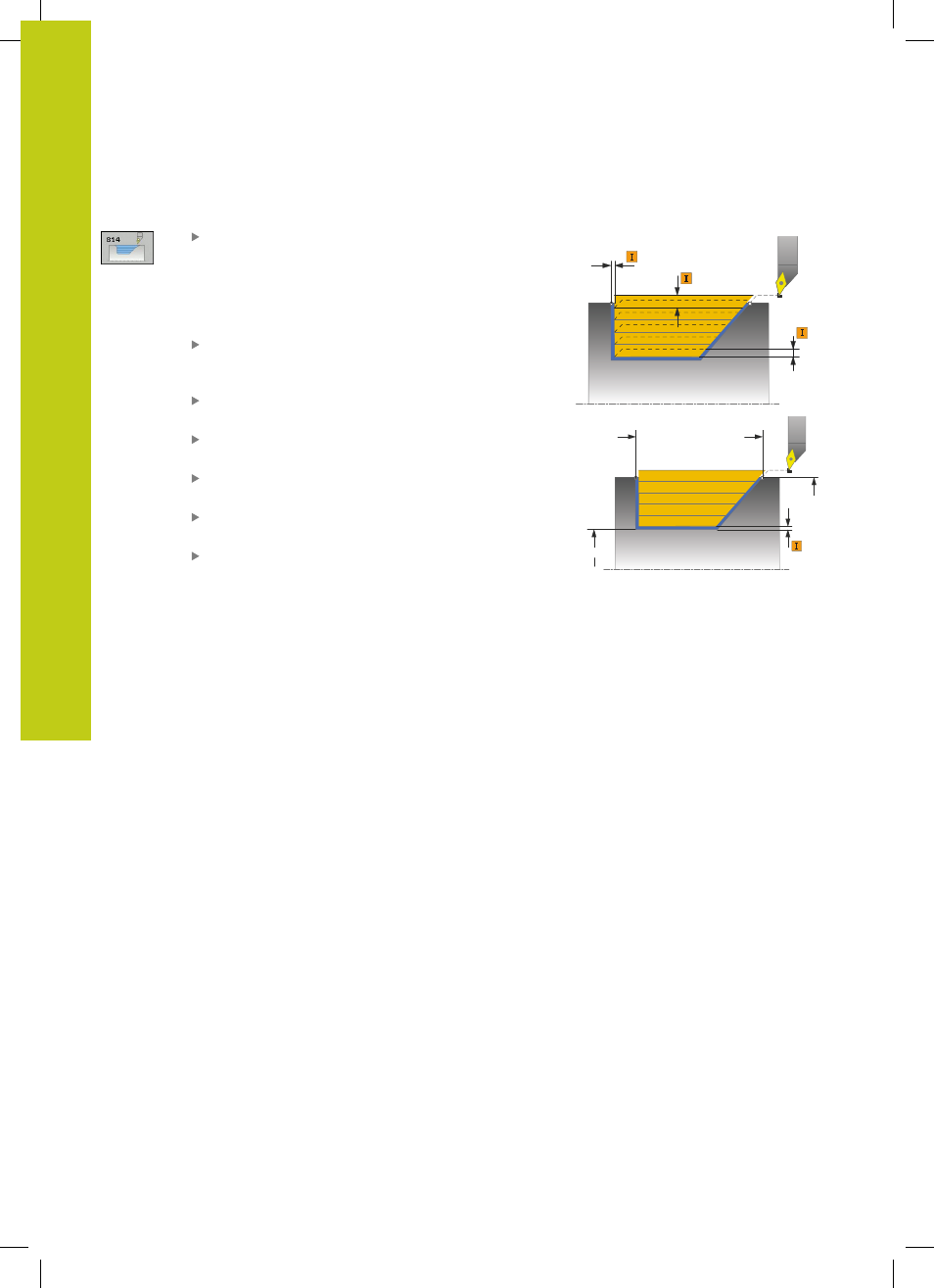

12.8 TOURNAGE LONGITUDINAL ETENDU PLONGEE
(cycle 814, DIN/ISO : G814)
12
342
TNC 640 | Manuel d'utilisation Programmation des cycles | 4/2015
Paramètres du cycle
Opérations d'usinage Q215 : définir les opérations
d'usinage
0 : ébauche et finition
1 : seulement ébauche
2 : seulement finition à la cote finale
3 : seulement finition à la surépaisseur
Distance d'approche Q460 (en incrémental) :
distance pour mouvement de retrait et
prépositionnement.
Diamètre début de contour Q491 : coordonnée X
du point de départ du contour (cote au diamètre)
Début de contour Z Q492 : coordonnée Z du point
de départ du contour pour la plongée
Diamètre fin de contour Q493 : coordonnée X du
point final du contour (cote au diamètre)
Fin de contour Z Q494 : coordonnée Z du point
final du contour
Angle de flanc Q495 : angle du flanc plongeant. La
référence angulaire est la perpendiculaire à l'axe de
rotation.
Q460
Q463
Q484
Ø Q493
Ø Q491
Ø Q483
Q494 Q492
