3.3 PERCAGE (cycle 200)
3
76
TNC 640 | Manuel d'utilisation Programmation des cycles | 4/2015

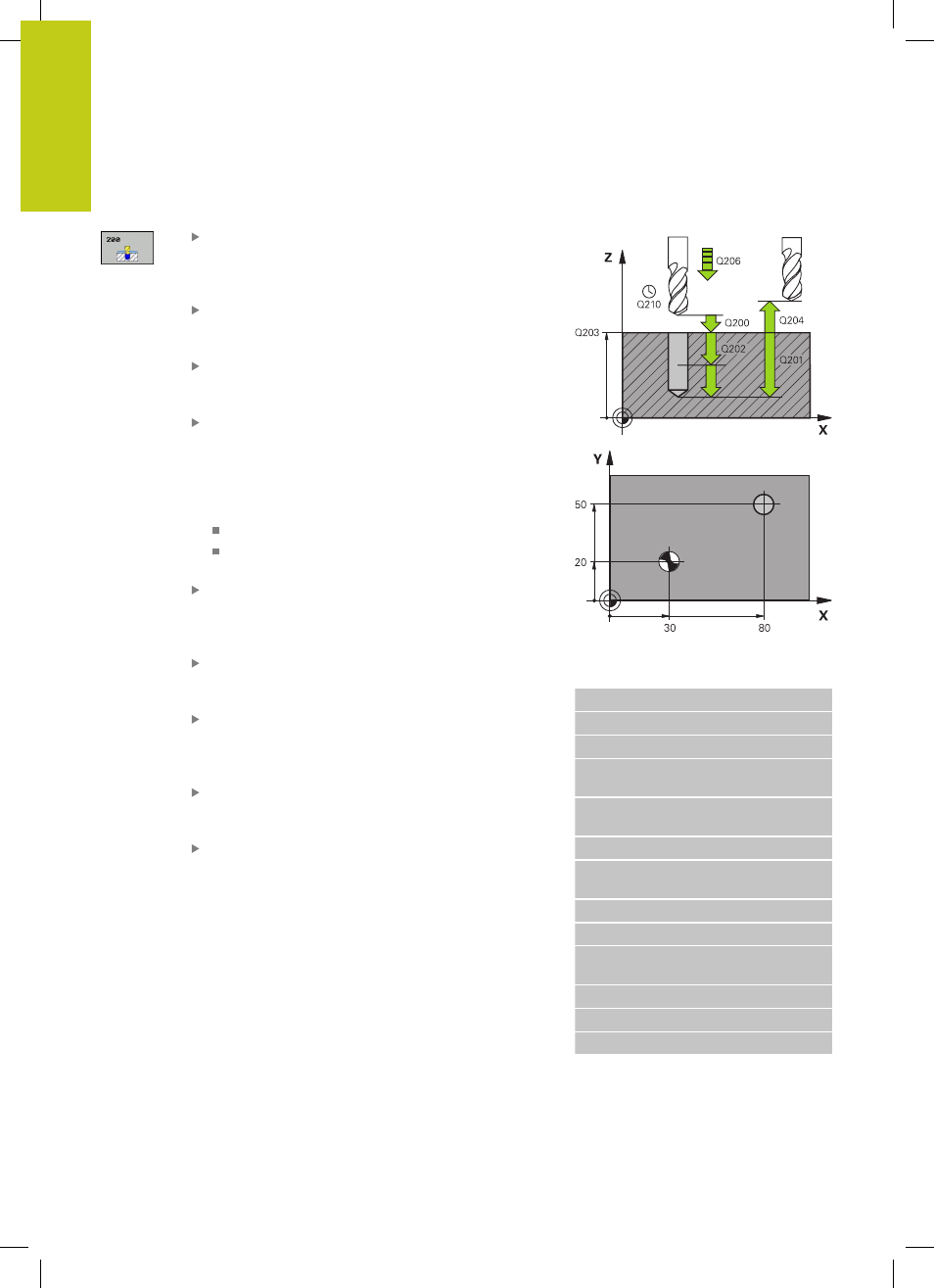

Paramètres du cycle
Distance d'approche Q200 (en incrémental) :
distance entre la pointe de l'outil et la surface
de la pièce ; introduire une valeur positive. Plage
d’introduction 0 à 99999,9999
Profondeur Q201 (en incrémental) : distance entre
la surface de la pièce et le fond du trou. Plage
d’introduction -99999,9999 à 99999,9999
Avance plongée en profondeur Q206 : Vitesse de
déplacement de l'outil lors du perçage (en mm/min).
Plage de saisie 0 à 99999,999, sinon
FAUTO, FU
Profondeur de passe Q202 (en incrémental) :
distance parcourue par l'outil en une passe. Plage
d'introduction 0 à 99999,9999. La profondeur
n'est pas forcément un multiple de la profondeur
de passe. L'outil se déplace en une passe à la
profondeur lorsque :
la profondeur de passe est égale à la profondeur
la profondeur de passe est supérieure à la
profondeur
Temporisation en haut Q210 : durée en secondes
de rotation à vide de l'outil à la distance d'approche,
après sa sortie du trou pour dégager les copeaux.
Plage de saisie 0 à 3600,0000
Coordonnée surface pièce Q203 (en absolu) :
coordonnée de la surface de la pièce Plage
d’introduction -99999,9999 à 99999,9999
Saut de bride Q204 (en incrémental) : coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (élément de serrage). Plage
d’introduction 0 à 99999,9999
Temporisation au fond Q211 : durée en secondes
de rotation à vide de l'outil au fond du trou. Plage
d'introduction 0 à 3600,0000
Référence profondeur Q395 : vous choisissez si
la profondeur indiquée doit se référer à la pointe
de l'outil ou à la partie cylindrique de l'outil. Si la
TNC doit tenir compte de la profondeur par rapport
à la partie cylindrique de l'outil, vous devez définir
l'angle de la pointe de l'outil dans la colonne T-
ANGLE du tableau d'outils TOOL.T.
0 = Profondeur par rapport à la pointe de l'outil
1 = Profondeur par rapport à la partie cylindrique de
l'outil
Séquences CN
11 CYCL DEF 200 PERCAGE
Q200=2 ;DISTANCE D'APPROCHE
Q201=-15 ;PROFONDEUR
Q206=250 ;AVANCE PLONGÉE
PROF.
Q202=5 ;PROFONDEUR DE
PASSE
Q210=0 ;TEMPO. EN HAUT
Q203=+20 ;COORD. SURFACE
PIÈCE
Q204=100 ;SAUT DE BRIDE
Q211=0.1 ;TEMPO AU FOND
Q395=0 ;REFERENCE
PROFONDEUR
12 L X+30 Y+20 FMAX M3
13 CYCL CALL
14 L X+80 Y+50 FMAX M99
