FINITION DE CONTOUR TOURNAGE INTERPOLE (cycle 292, DIN/
ISO: G292, option de logiciel 96)
11.6
11
TNC 640 | Manuel d'utilisation Programmation des cycles | 4/2015
291

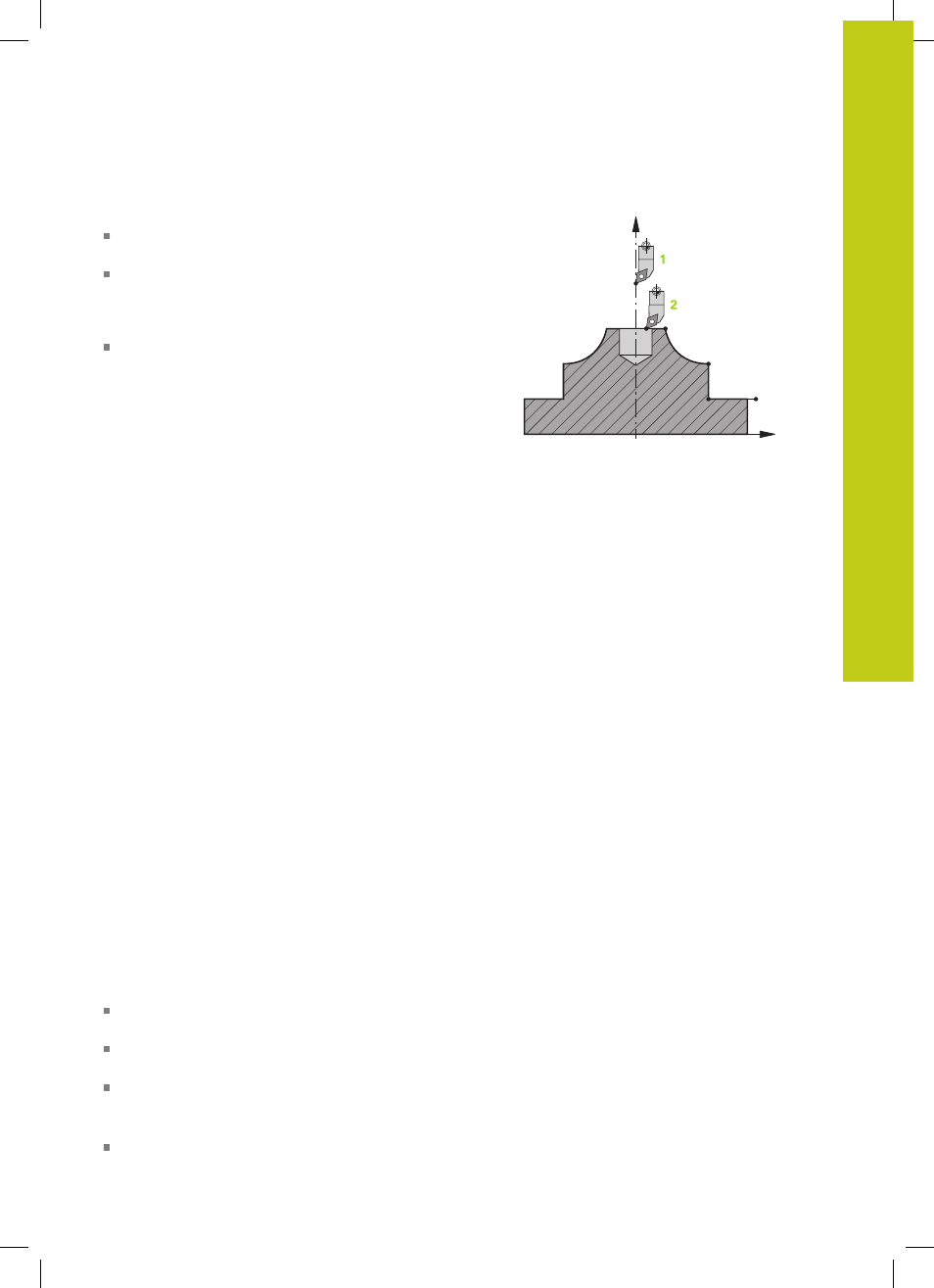

Usinage extérieur
Le centre de rotation correspond à la position de
l'outil dans le plan d'usinage
1 lors de l'appel de cycle.
A partir du moment où le cycle est lancé, ni la
plaquette du tranchant, ni le centre de la broche
ne doivent être amenés au centre de rotation.
Tenez en compte lorsque vous décrivez le contour ! 2
Le contour décrit n'est pas automatiquement rallongé
d'une distance d'approche. Tout prolongement
du contour doit être programmé dans le sous-
programme. La TNC commence par positionner
l'usinage en avance rapide au point de départ du
contour, dans le sens de l'axe d'outil !
Il ne doit
rester aucune matière au niveau du point de
départ du contour !
D'autres points sont à prendre en compte lorsque
vous programmez votre contour extérieur :
– Programmer soit des coordonnées radiales
uniformément croissantes, soit des coordonnées
axiales uniformément décroissantes, p. ex. 1-5.
– Ou programmer soit des coordonnées
radiales uniformément décroissantes, soit des
coordonnées axiales uniformément croissantes,
p. ex. 5-1.
– Programmez les contours extérieurs avec un rayon
supérieur à 0.
Z
X
1
2
3
4 5
Définir l'outil
Récapitulatif
Suivant ce que vous avez programmé au paramètre Q560, vous
pouvez usiner votre contour par fraisage (Q560=0) ou tournage
(Q560=1). Pour chaque type d'usinage, plusieurs possibilités
s'offrent à vous concernant la définition de l'outil dans le tableau
d'outils. Ces différentes options sont décrites ci-après :
Couplage de la broche désactivé, Q560=0
Fraisage : définissez votre outil de fraisage dans le tableau d'outils,
comme vous en avez l'habitude, en précisant la longueur, le rayon,
le rayon angulaire, etc.
Couplage de la broche activé, Q560=1
Tournage : les données géométriques de votre outil de tournage
sont transformées en données d'un outil de fraisage. Il y a alors
trois possibilités :
Définir l'outil de tournage comme outil de fraisage dans le
tableau d'outils (tool.t).
Définir l'outil de fraisage (tool.t) comme outil de fraisage (pour
pouvoir par la suite l'utiliser comme outil de tournage)
Définir l'outil de tournage dans le tableau d'outils (toolturn.trn)
Vous trouverez ci-après quelques remarques concernant ces trois
possibilités de définition de l'outil :
Définir l'outil de tournage comme outil de fraisage dans le
tableau d'outils (tool.t).
