Cycles d'usinage : poche avec contour

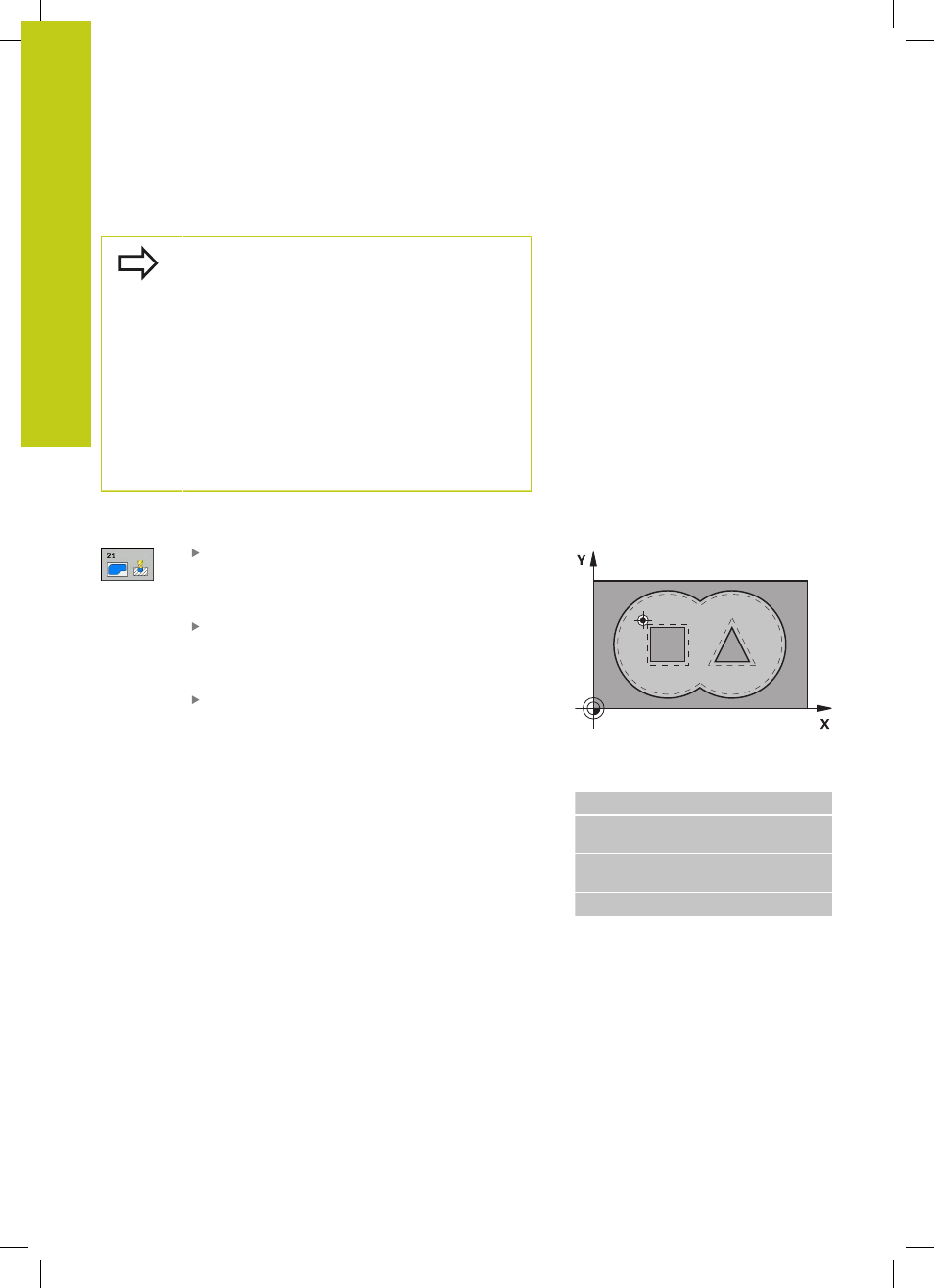

7.5 PRE-PERCAGE (cycle 21, DIN/ISO : G121)
7
196
TNC 640 | Manuel d'utilisation Programmation des cycles | 4/2015
Attention lors de la programmation !
Pour le calcul des points de plongée, la TNC ne tient
pas compte d'une valeur Delta
DR programmée dans
la séquence TOOL CALL.
Dans les zones de faible encombrement, il se peut
que la TNC ne puisse effectuer un pré-perçage avec
un outil plus gros que l'outil d'ébauche.
Si Q13=0, alors ce sont les données de l'outil qui se
trouve dans la broche qui seront utilisées.
Si vous avez défini le paramètre ConfigDatum,
CfgGeoCycle, posAfterContPocket sur
ToolAxClearanceHeight, positionnez votre outil à une
valeur absolue (pas incrémentale) dans le plan à la fin
du cycle.
Paramètres du cycle
Profondeur de passe Q10 (en incrémental) :
distance parcourue par l'outil en une passe (signe "–"
pour sens d'usinage négatif). Plage d’introduction
-99999,9999 à 99999,9999
Avance de plongée en profondeur Q11 : vitesse
de l'outil lors de son déplacement à la profondeur,
en mm/min. Plage d'introduction 0 à 99999,9999 ou
FAUTO, FU, FZ
Numéro/nom outil d'évidement Q13 ou QS13 :
numéro ou nom de l'outil d'évidement. Plage
d'introduction 0 à 32767,9 (introduction du numéro);
jusqu'à 16 caractères (introduction du nom). Si
Q13=0, alors ce sont les données de l'outil qui
se trouve actuellement dans la broche qui seront
utilisées.
Séquences CN
58 CYCL DEF 21 PRÉ-PERÇAGE
Q10=+5 ;PROFONDEUR DE
PASSE
Q11=100 ;AVANCE PLONGÉE
PROF.
Q13=1 ;OUTIL D'ÉVIDEMENT
