Cycles d'usinage : corps d'un cylindre

8.4

CORPS D'UN CYLINDRE fraisage d'un ilot oblong (cycle 29, DIN/
ISO : G129, option de logiciel 1)

8

228

TNC 640 | Manuel d'utilisation Programmation des cycles | 4/2015

8.4

CORPS D'UN CYLINDRE fraisage d'un
ilot oblong (cycle 29, DIN/ISO : G129,
option de logiciel 1)

Mode opératoire du cycle

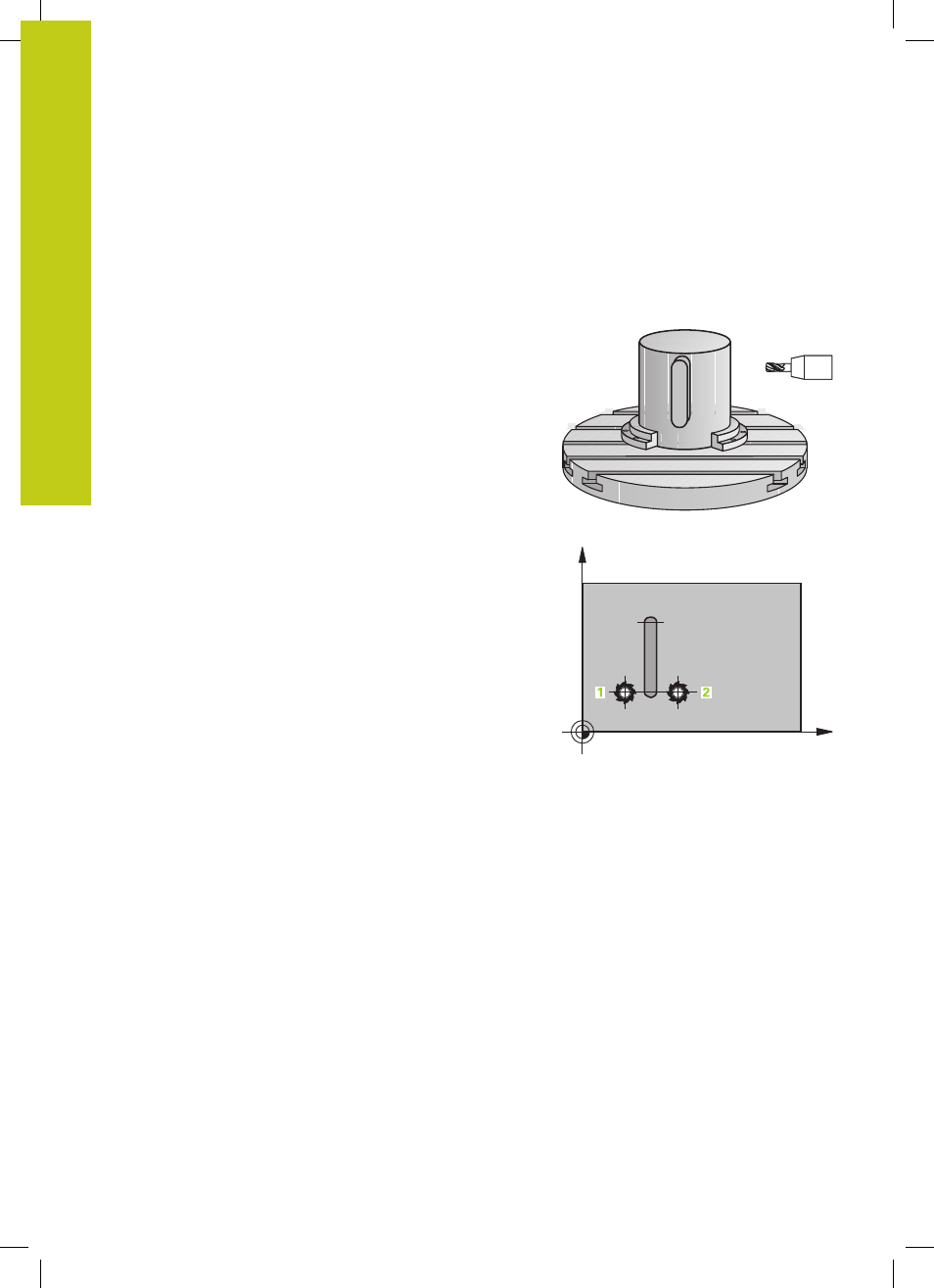

Ce cycle vous permet d'appliquer le développé d'un ilot oblong sur
le corps d'un cylindre. La TNC met en place l'outil avec ce cycle
de manière à ce que, avec correction de rayon active, les parois
soient toujours parallèles entre elles. Programmez la trajectoire
centrale de l'ilot oblong en indiquant la correction du rayon d'outil.
En appliquant la correction de rayon, vous définissez si la TNC doit
réaliser l'ilot oblong en avalant ou en opposition.

Aux extrémités de l'ilot oblong, la TNC ajoute toujours un demi-
cercle dont le rayon correspond à la moitié de la largeur de l'ilot
oblong.

1 La TNC positionne l'outil au-dessus du point initial de l'usinage.

La TNC calcule le point initial à partir de la largeur de l'ilot oblong
et du diamètre de l'outil. Il est situé près du premier point
défini dans le sous-programme de contour et se trouve décalé
de la moitié de la largeur de l'ilot oblong et du diamètre de
l'outil. La correction de rayon détermine si le déplacement doit
commencer à gauche (

1

, RL=en avalant) ou à droite de l'ilot

oblong (

2

, RR=en opposition).

2 Après avoir été positionné à la première profondeur de passe,

l'outil aborde la paroi de l'oblong en suivant un arc de cercle
tangentiel, selon l'avance de fraisage Q12. Si nécessaire, la
surépaisseur latérale est prise en compte par la TNC.

3 A la première profondeur de passe, l'outil fraise selon l'avance

de fraisage Q12 le long de la paroi de l'ilot oblong jusqu’à ce que
le tenon soit entièrement usiné.

4 L'outil s'éloigne ensuite par tangentement de la paroi et

retourne au point initial de l'usinage.

5 Les phases 2 à 4 sont répétées jusqu'à ce que la profondeur de

fraisage programmée Q1 soit atteinte.

6 L'outil retourne ensuite à la hauteur de sécurité dans l'axe

d'outil ou bien à la dernière position programmée avant le cycle.

Y (Z)

X (C)
