12.31 TAILLAGE ROUE DENTEE (cycle 880, DIN/ISO : G880)
12
426
TNC 640 | Manuel d'utilisation Programmation des cycles | 4/2015
12.31 TAILLAGE ROUE DENTEE (cycle 880,
DIN/ISO : G880)
Déroulement du cycle

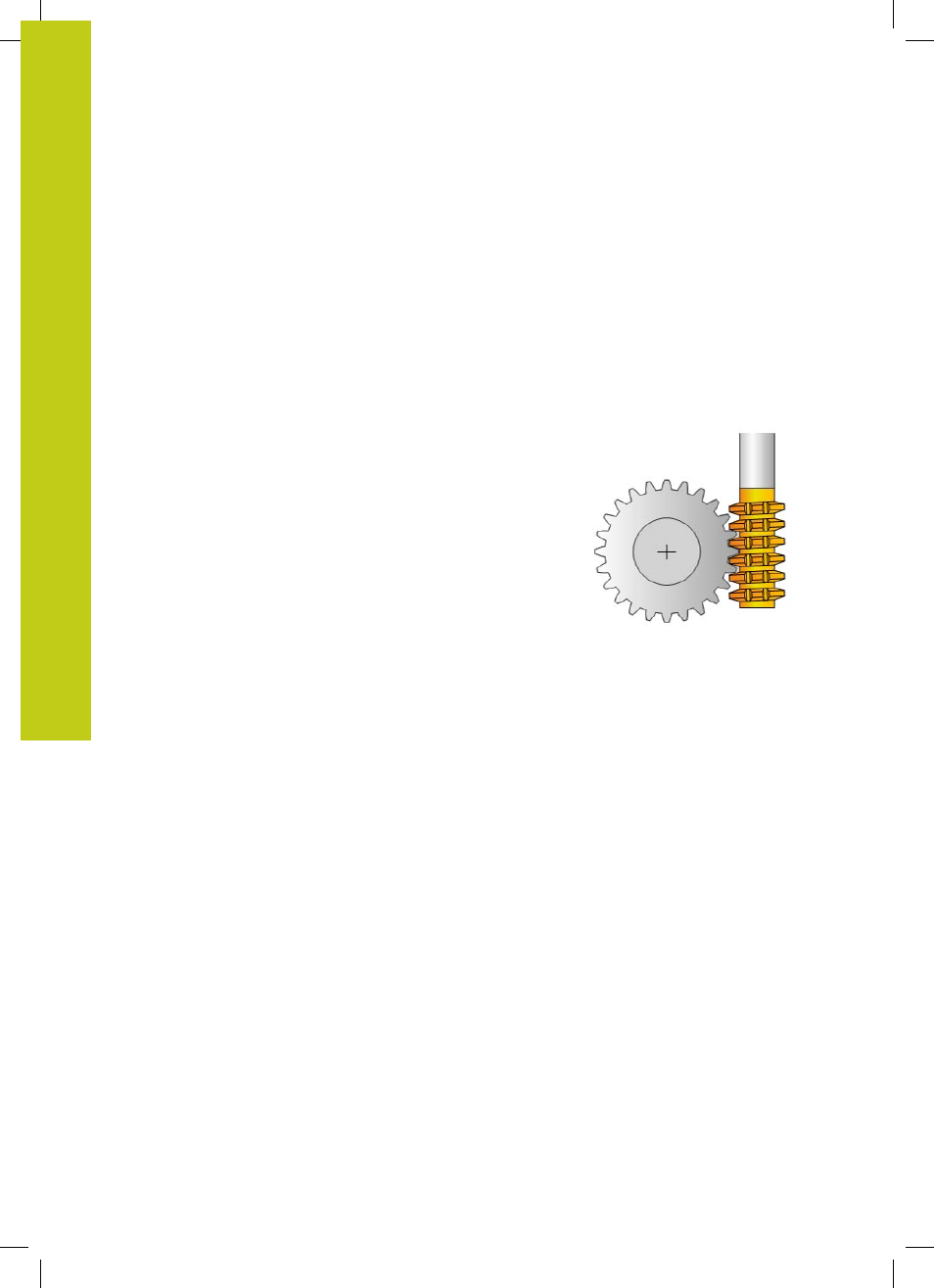

Le cycle 880 Fraisage de dentures vous permet de réaliser des
engrenages cylindriques avec des dentures extérieures ou bien des
dentures obliques avec l'angle de votre choix. Dans le cycle, vous
commencez par décrire l'
engrenage , puis l' outil avec lequel vous
allez procéder à l'usinage. Vous êtes libre de choisir la stratégie
d'usinage et le côté à usiner. Le fraisage des dentures s'effectue
par un mouvement rotatif de la broche de l'outil synchronisé avec
le mouvement du plateau circulaire. La fraise se déplace, en plus,
dans le sens axial de la pièce.
Lorsque le cycle 880 Fraisage de dentures est actif, le système
de coordonnées peut, au besoin, être tourné. Pour cela, il vous
faut impérativement
programmer le cycle 801 ANNULATION
CONFIG. TOURNAGE et la fonction M145 à la fin du cycle.
Déroulement du cycle :
1 La TNC positionne l'outil dans l'axe d'outil, à la hauteur de
sécurité définie au paramètre Q260, avec l'avance FMAX. Si
l'outil se trouve déjà à une position de l'axe d'outil dont la valeur
est supérieure à celle du paramètre Q260, aucun déplacement
n'a lieu.
2 Avant d'incliner le plan d'usinage, la TNC positionne l'outil à une
position sûre en X avec l'avance FMAX. Si l'outil se trouve déjà à
une coordonnée du plan d'usinage dont la valeur est supérieure
à celle calculée, aucune déplacement n'a lieu.
3 La TNC incline alors le plan d'usinage avec l'avance Q253 ; la
fonction M144 est quant à elle active à l'intérieur du cycle.
4 La TNC positionne l'outil au point de départ du plan d'usinage
avec l'avance FMAX.
5 La TNC déplace ensuite l'outil dans l'axe d'outil, jusqu'à la
distance d'approche Q460, avec l'avance Q253.
6 La TNC amène alors l'outil sur la pièce à usiner, dans le sens
longitudinal, avec l'avance définie au paramètre Q478 (pour
l'ébauche) ou Q505 (pour la finition). La plage d'usinage est
alors limitée par le point de départ en Z Q551+Q460 et par le
point final en Z Q552+Q460.
7 Si la TNC se trouve au point final, elle retire l'outil avec l'avance
Q253 et le repositionne au point de départ.
8 La TNC répète les étapes 5 à 7 jusqu'à ce que l'engrenage soit
fini.
9 Pour finir, la TNC positionne l'outil à la hauteur de sécurité Q260
avec l'avance FMAX.
10 L'usinage se termine en plan incliné.
11 Amenez alors vous-même l'outil à une hauteur de sécurité et
ré-inclinez le plan d'usinage de manière à ce qu'il retrouve sa
position initiale.
12 Vous devez impérativement programmer le cycle 801
ANNULATION CONFIG. TOURNAGE et la fonction M145 .
