17.8 ETALONNAGE DU RAYON TS,
INTERIEUR (cycle 462, DIN/ISO :
G462)

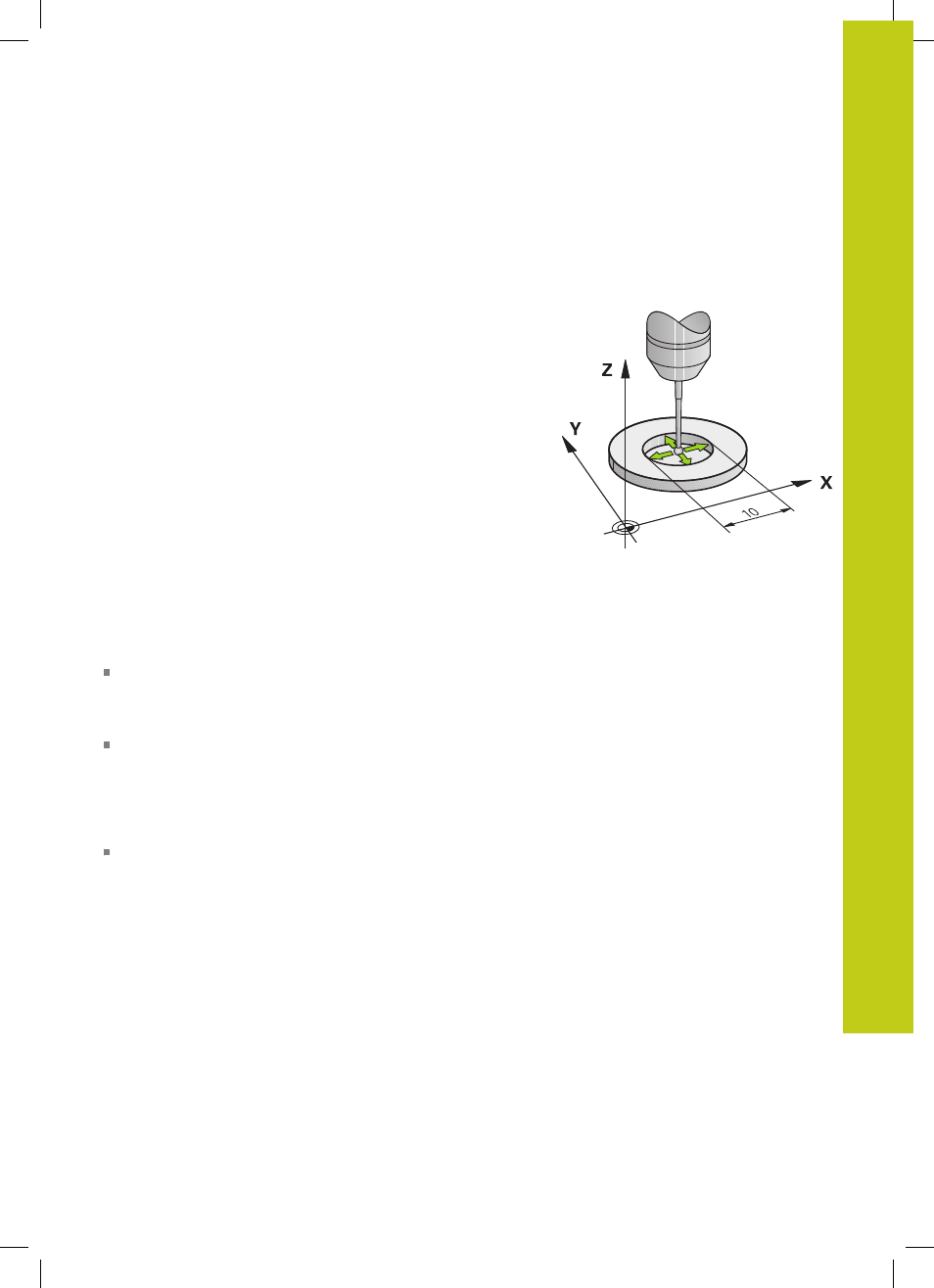

Mode opératoire du cycle
Avant de lancer le cycle d'étalonnage, le palpeur doit être pré-
positionné au centre de la bague étalon et à la hauteur de mesure
souhaitée.
La TNC exécute une routine de palpage automatique lors de
l'étalonnage du rayon de la bille. Lors de la première opération, la
TNC détermine le centre de la bague étalon ou du tenon (mesure
grossière) et y positionne le palpeur. Le rayon de la bille est ensuite
déterminé lors de l'opération d'étalonnage proprement dit (mesure
fine). Si le palpeur permet d'effectuer une mesure avec rotation à
180°, l'excentrement est alors déterminé pendant une opération
ultérieure.
Un procès-verbal de mesure est automatiquement créé pendant
une opération d'étalonnage. Ce procès-verbal porte le nom
TCHPRAUTO.html. Le lieu de sauvegarde de ce fichier est le
même que celui du fichier de départ. Le procès-verbal de mesure
peut être affiché sur la commande à l'aide du navigateur. Si
plusieurs cycles d'étalonnage du palpeur ont été utilisés dans le
programme, tous les procès-verbaux de mesure sont enregistrés
dans TCHPRAUTO.html.
L'orientation du palpeur détermine la routine d'étalonnage :
orientation impossible ou orientation dans une seule direction.
La TNC réalise une mesure approximative et une mesure
précise et définit le rayon effectif de la bille de palpage (colonne
R dans tool.t).
Orientation possible dans deux directions (p. ex. palpeurs
à câble de HEIDENHAIN). La TNC réalise une mesure
approximative et une mesure précise, fait tourner le palpeur
sur 180° et effectue quatre routines de palpage. En plus du
rayon, la mesure avec rotation de 180° permet de déterminer
l'excentrement (CAL_OF dans tchprobe.tp).
Toutes orientations possibles (p. ex. palpeurs infrarouges
HEIDENHAIN) : routine de palpage, voir "Orientation possible
dans deux directions"
