Cycles d'usinage : définitions de motifs
6.4 Exemples de programmation
6
182
TNC 640 | Manuel d'utilisation Programmation des cycles | 4/2015
6.4 Exemples de programmation

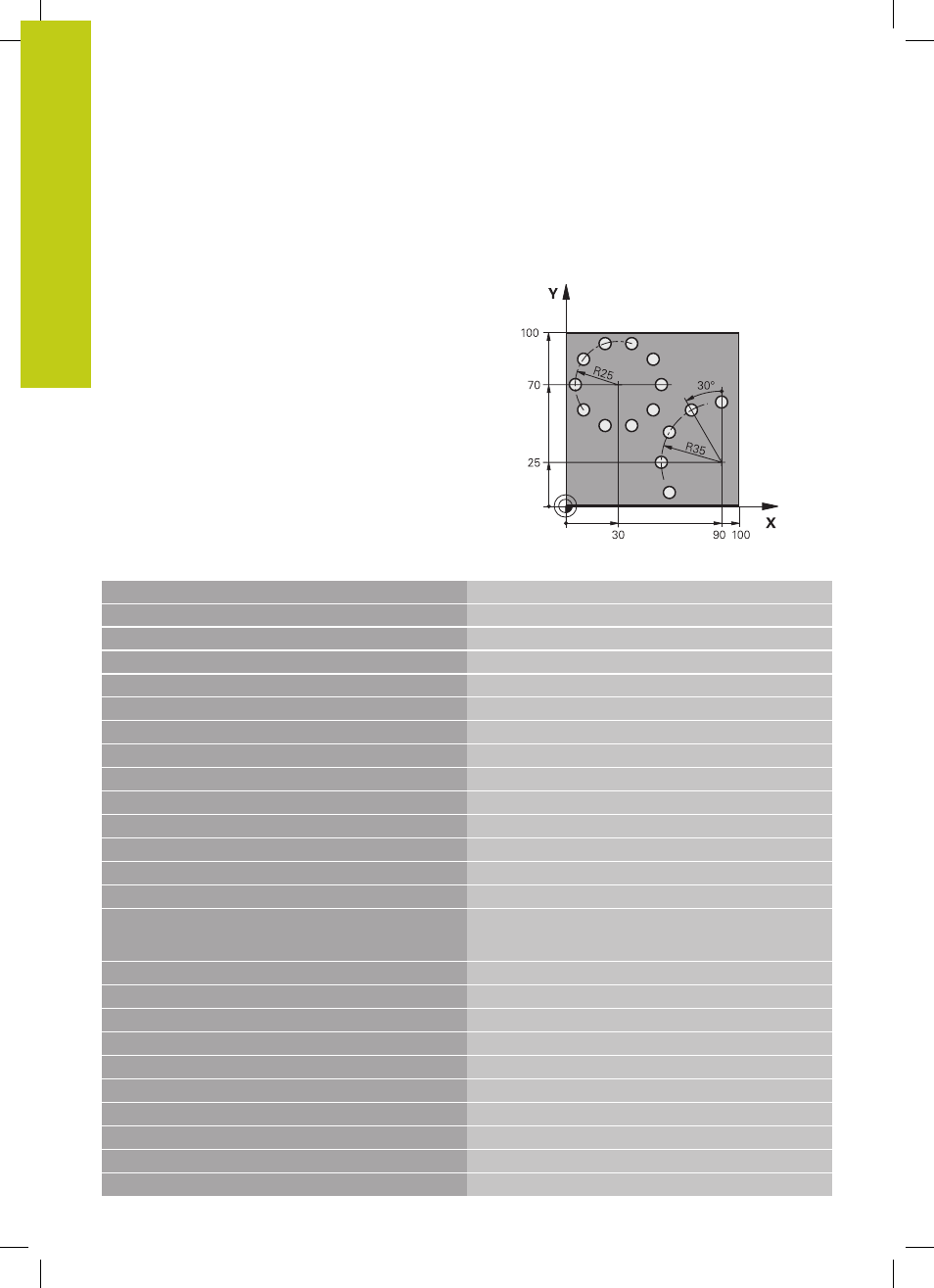

Exemple : Cercles de trous
0 BEGIN PGM CERCT RMM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
Définition de la pièce brute
2 BLK FORM 0.2 Y+100 Y+100 Z+0
3 TOOL CALL 1 Z S3500
Appel de l'outil
4 L Z+250 R0 FMAX M3
Dégager l'outil
5 CYCL DEF 200 PERÇAGE Définition du cycle Perçage
Q200=2 ;DISTANCE D'APPROCHE
Q201=-15 ;PROFONDEUR
Q206=250 ;AVANCE PLONGÉE PROF.
Q202=4 ;PROFONDEUR PASSE
Q210=0 ;TEMPO. EN HAUT
Q203=+0 ;COORD. SURFACE PIÈCE
Q204=0 ;SAUT DE BRIDE
Q211=0.25 ;TEMPO AU FOND
6 CYCL DEF 220 CERCLE DE TROUS Déf. cycle Cercle de trous 1, CYCL 200 appelé
automatiquement, Q200, Q203 et Q204 ont les valeurs du
cycle 220
Q216=+30 ;CENTRE 1ER AXE
Q217=+70 ;CENTRE 2ÈME AXE
Q244=50 ;DIA. CERCLE PRIMITIF
Q245=+0 ;ANGLE INITIAL
Q246=+360 ;ANGLE FINAL
Q247=+0 ;INCRÉMENT ANGULAIRE
Q241=10 ;NOMBRE D'USINAGES
Q200=2 ;DISTANCE D'APPROCHE
Q203=+0 ;COORD. SURFACE PIÈCE
Q204=100 ;SAUT DE BRIDE
