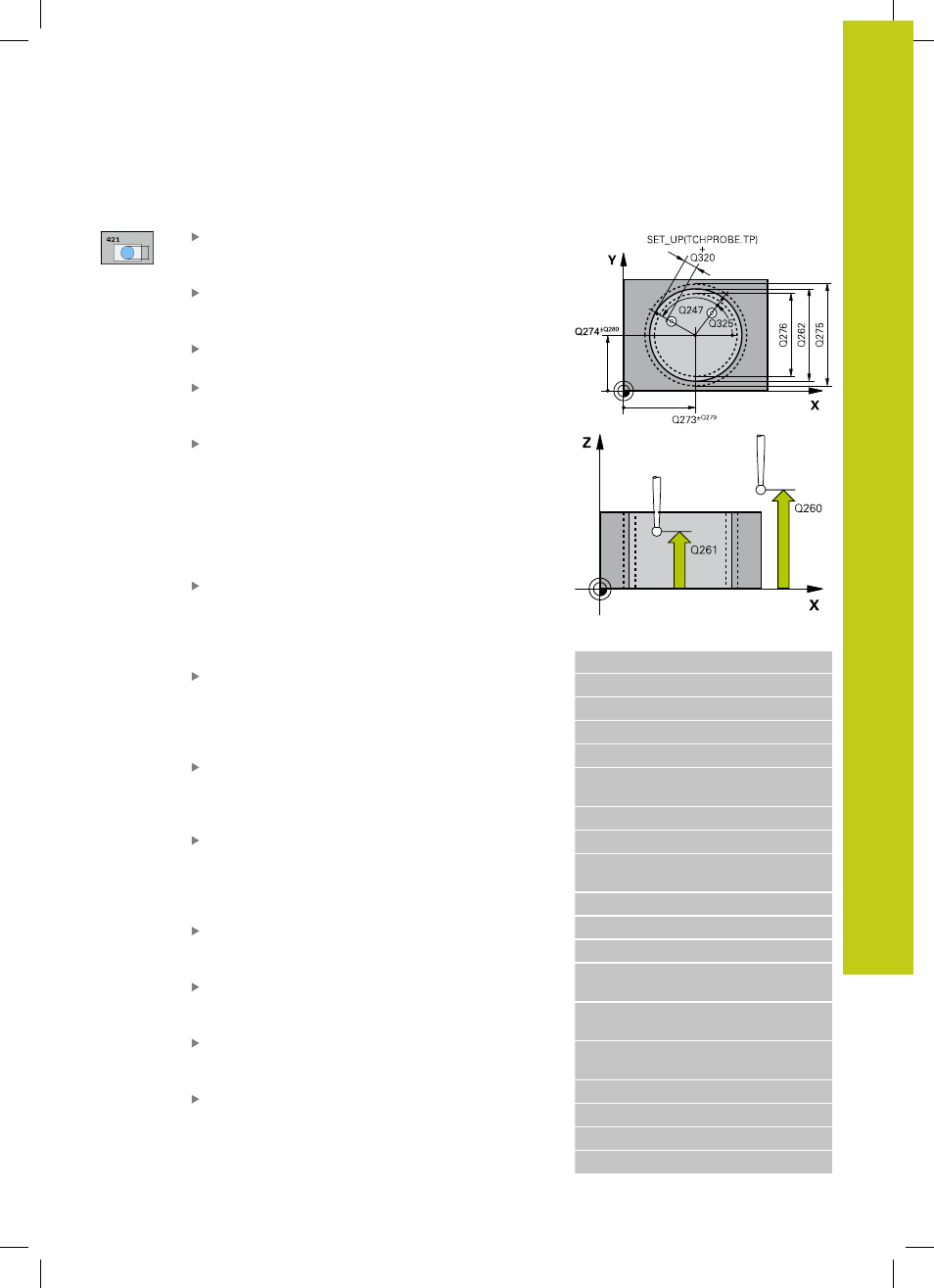

MESURE D'UN TROU (cycle 421, DIN/ISO : G421) 16.5

16

TNC 640 | Manuel d'utilisation Programmation des cycles | 4/2015

537

Paramètres du cycle

Centre 1er axe Q273 (en absolu) : centre du
trou dans l'axe principal du plan d'usinage. Plage
d’introduction -99999,9999 à 99999,9999
Centre 2ème axe Q274 (en absolu) : centre du
trou dans l'axe secondaire du plan d'usinage. Plage
d’introduction -99999,9999 à 99999,9999
Diamètre nominal Q262 : introduire le diamètre du
trou. Plage d’introduction 0 à 99999,9999
Angle initial Q325 (en absolu) : angle compris entre
l'axe principal du plan d'usinage et le premier point
de palpage. Plage d'introduction -360,000 à 360,000
Incrément angulaire Q247 (en incrémental) : angle
compris entre deux points de mesure. Le signe de
l'incrément angulaire détermine le sens de rotation
(- = sens horaire) pour le déplacement du palpeur au
point de mesure suivant. Si vous souhaitez mesurer
des secteurs circulaires, programmez un incrément
angulaire inférieur à 90°. Plage d'introduction
-120,000 à 120,000
Hauteur de mesure dans l'axe de palpage Q261
(en absolu) : coordonnée du centre de la bille ( =
point de contact) dans l'axe du palpeur à laquelle
la mesure doit être effectuée. Plage d’introduction
-99999,9999 à 99999,9999
Distance d'approche Q320 (en incrémental) :
distance supplémentaire entre le point de mesure
et la bille du palpeur. Q320 est additionné à
SET_UP (tableau palpeurs). Plage d’introduction 0 à
99999,9999
Hauteur de sécurité Q260 (en absolu) : coordonnée
dans l'axe du palpeur excluant toute collision entre
le palpeur et la pièce (élément de serrage). Plage
d’introduction -99999,9999 à 99999,9999
Déplacement à la hauteur de sécurité Q301 :
définir le type de positionnement du palpeur entre
les points de mesure

0

: positionnement à la hauteur de mesure

1

: positionnement à la hauteur de sécurité

Cote max. du trou Q275 : diamètre max. autorisé
pour le trou (poche circulaire). Plage d’introduction 0
à 99999,9999
Cote min. du trou Q276 : diamètre min. autorisé
pour le trou (poche circulaire). Plage d’introduction 0
à 99999,9999
Tolérance centre 1er axe Q279 : écart de position
autorisé dans l'axe principal du plan d'usinage. Plage
d’introduction 0 à 99999,9999
Tolérance centre 2ème axe Q280 : écart de
position autorisé dans l'axe secondaire du plan
d'usinage. Plage d’introduction 0 à 99999,9999

Séquences CN

5 TCH PROBE 421 MESURE TROU

Q273=+50

;CENTRE 1ER AXE

Q274=+50

;CENTRE 2ÈME AXE

Q262=75

;DIAMÈTRE NOMINAL

Q325=+0

;ANGLE INITIAL

Q247=+60

;INCRÉMENT

ANGULAIRE

Q261=-5

;HAUTEUR DE MESURE

Q320=0

;DISTANCE D'APPROCHE

Q260=+20

;HAUTEUR DE

SÉCURITÉ

Q301=1

;DÉPLAC. HAUT. SÉCU.

Q275=75,12

;COTE MAX.

Q276=74,95

;COTE MIN.

Q279=0,1

;TOLÉRANCE 1ER

CENTRE

Q280=0,1

;TOLÉRANCE 2ÈME

CENTRE

Q281=1

;PROCÈS VERBAL

MESURE

Q309=0

;ARRÊT PGM SI ERREUR

Q330=0

;OUTIL

Q423=4

;NB POINTS DE MESURE

Q365=1

;TYPE DÉPLACEMENT
