Cycles palpeurs : déterminer automatiquement l'erreur d'alignement de la
pièce

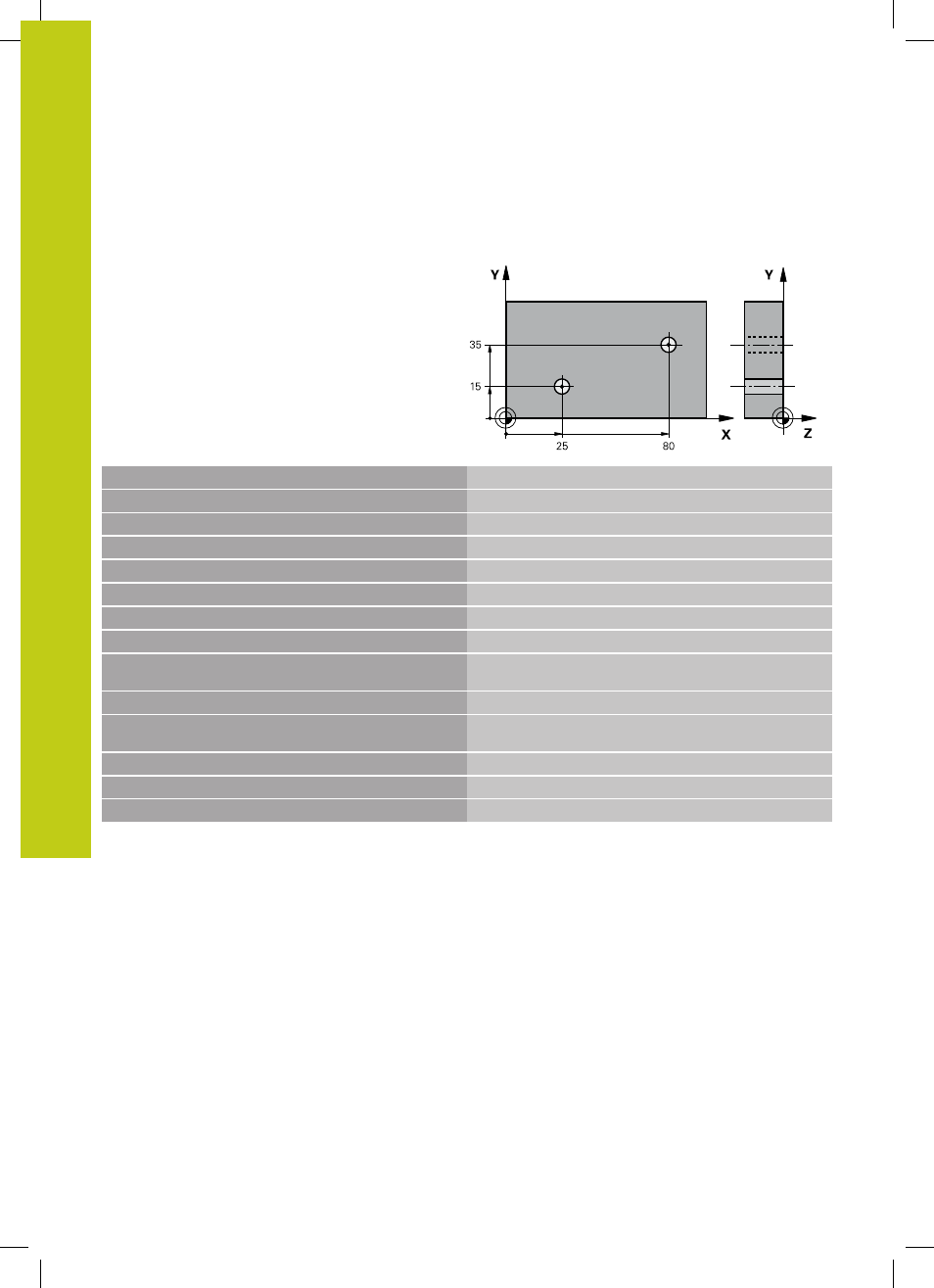

14.8 Exemple : déterminer la rotation de base à l'aide de deux trous
14
468
TNC 640 | Manuel d'utilisation Programmation des cycles | 4/2015
14.8
Exemple : déterminer la rotation de
base à l'aide de deux trous
0 BEGIN PGM CYC401 MM
1 TOOL CALL 69 Z
2 TCH PROBE 401 ROT. 2 TROUS
Q268=+25
;1ER CENTRE 1ER AXE
Centre du 1er trou : coordonnée X
Q269=+15
;1ER CENTRE 2ÈME AXE
Centre du 1er trou : coordonnée Y
Q270=+80
;2ÈME CENTRE 1ER AXE
Centre du 2ème trou : coordonnée X
Q271=+35
;2ÈME CENTRE 2ÈME AXE
Centre du 2ème trou : coordonnée Y
Q261=-5
;HAUTEUR DE MESURE
Coordonnée dans l'axe du palpeur où s'effectue la mesure
Q260=+20
;HAUTEUR DE SÉCURITÉ
Hauteur à laquelle l'axe du palpeur peut se déplacer sans
risque de collision
Q307=+0
;PRÉSÉLECTION ANGLE ROT.
Angle de la droite de référence
Q402=1
;COMPENSATION
Compenser le désalignement par rotation du plateau
circulaire
Q337=1
;REMETTRE À ZÉRO
Après l'alignement, initialiser l'affichage à zéro
3 CALL PGM 35K47
Appeler le programme d'usinage
4 END PGM CYC401 MM
